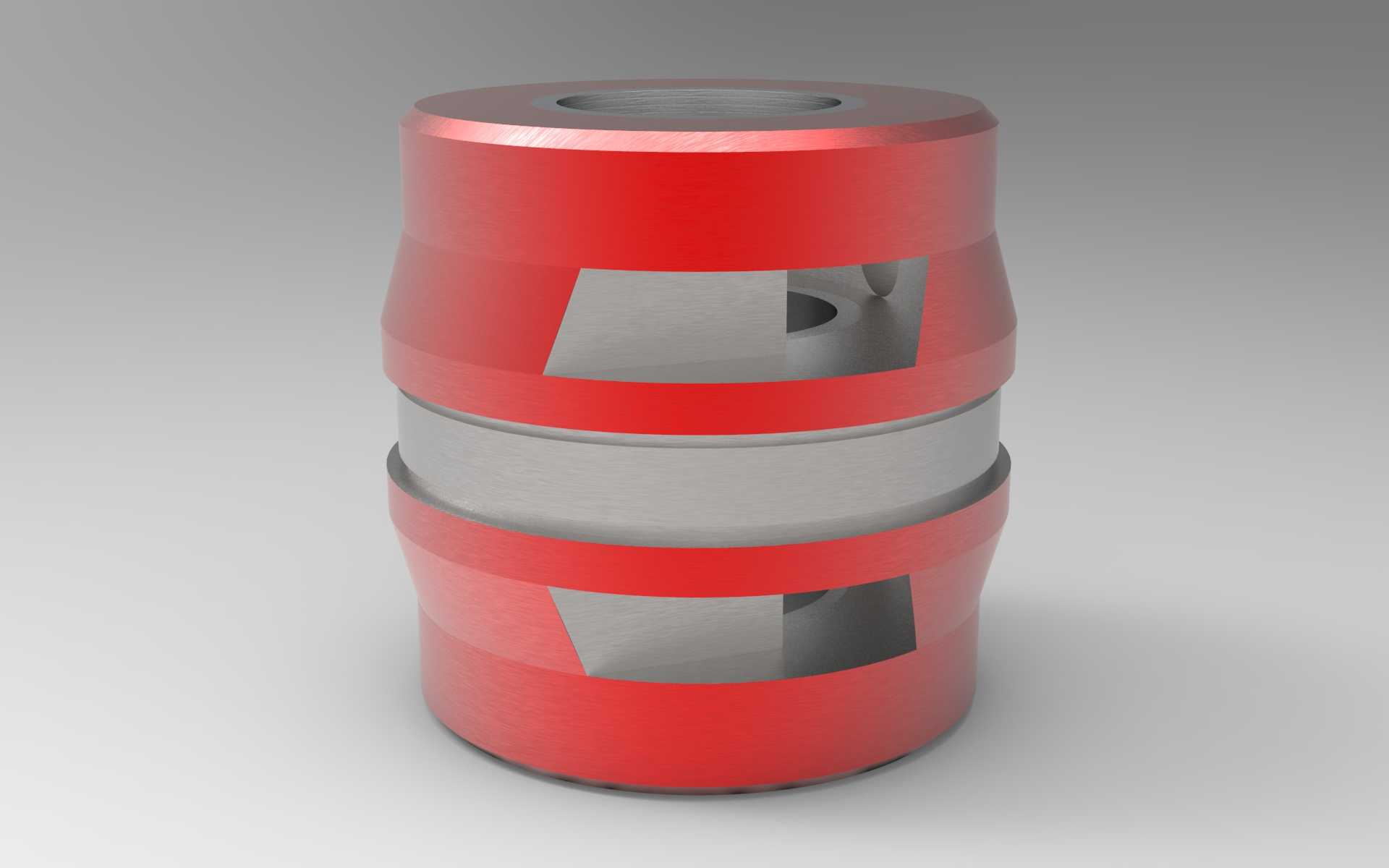

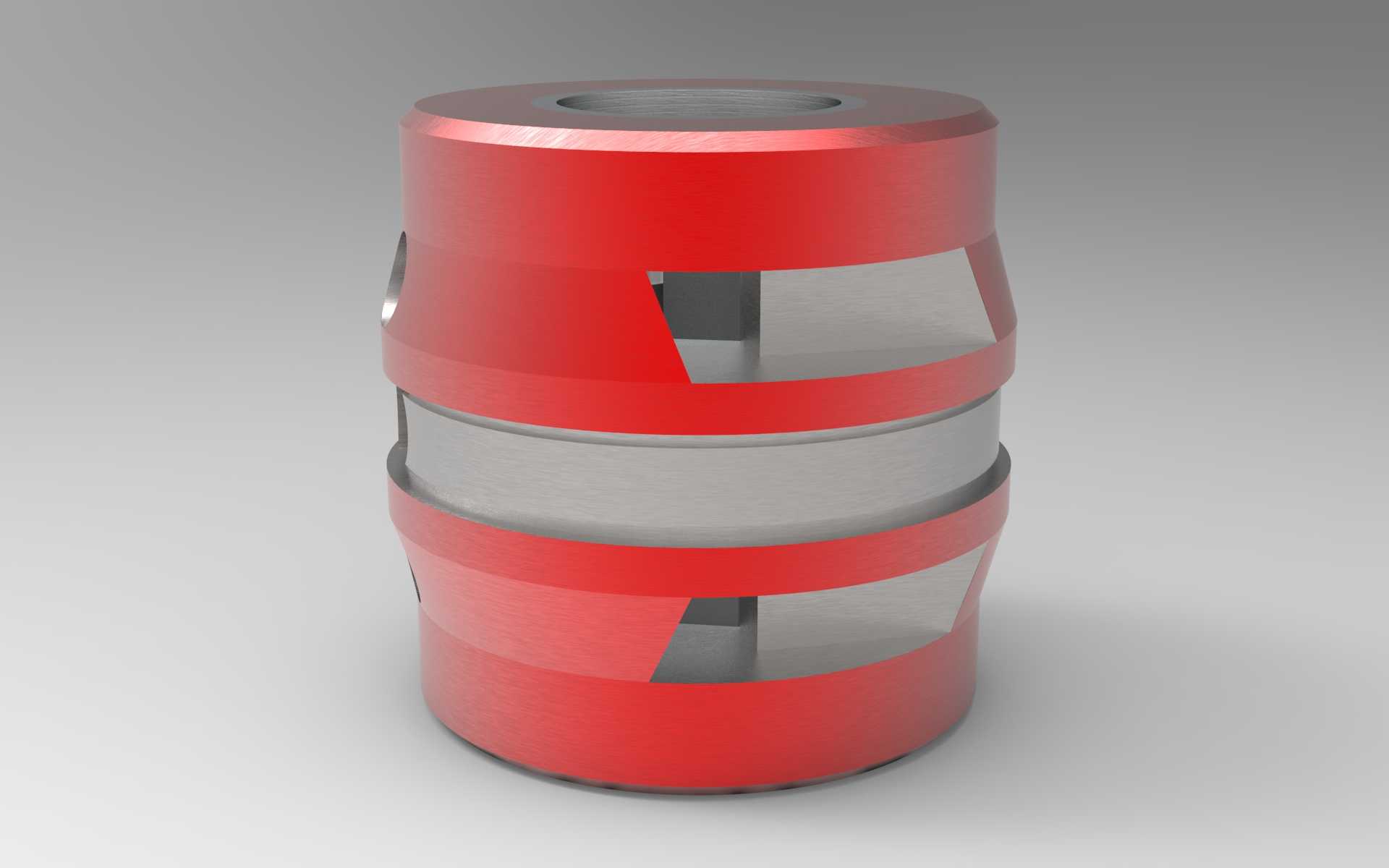

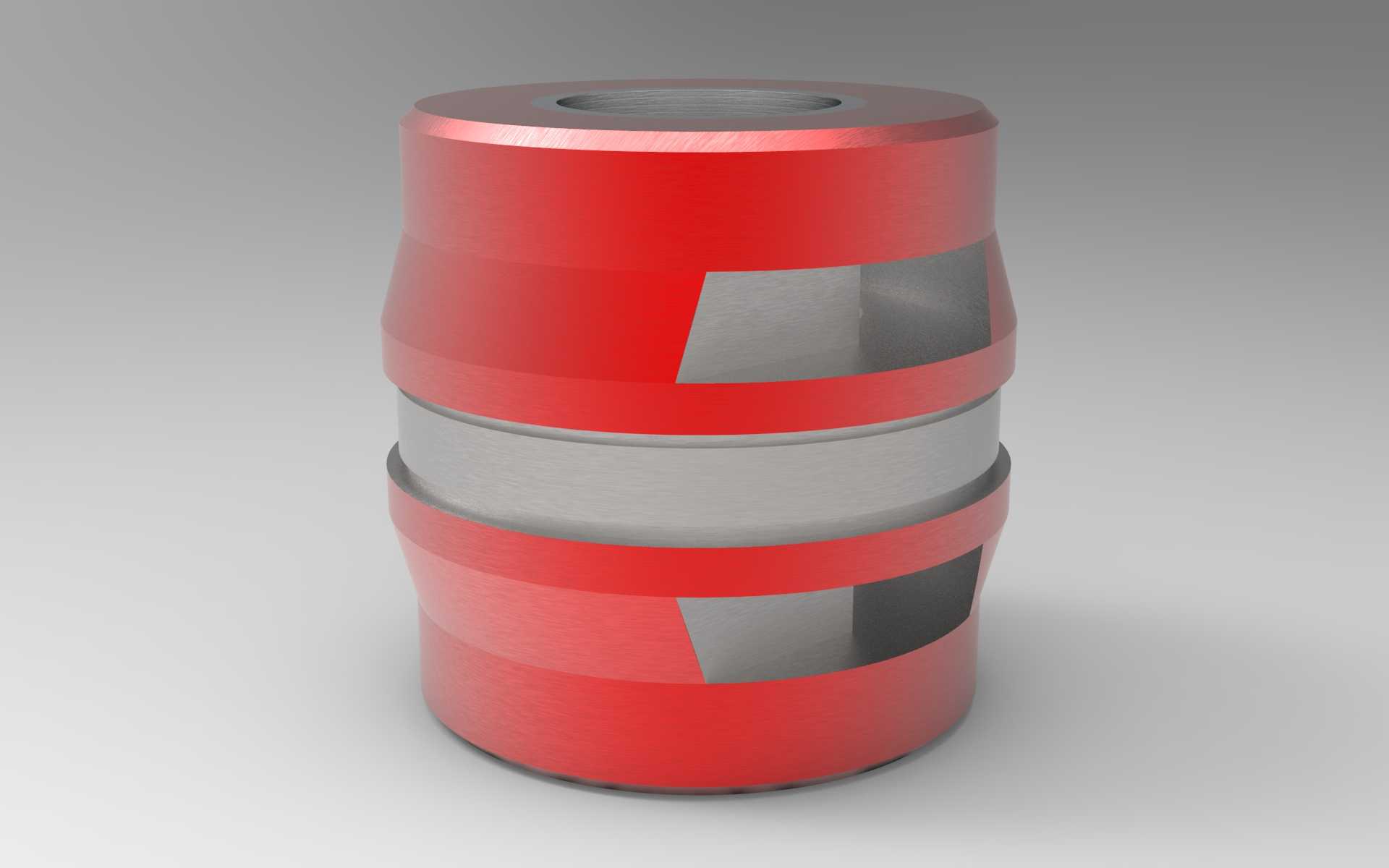

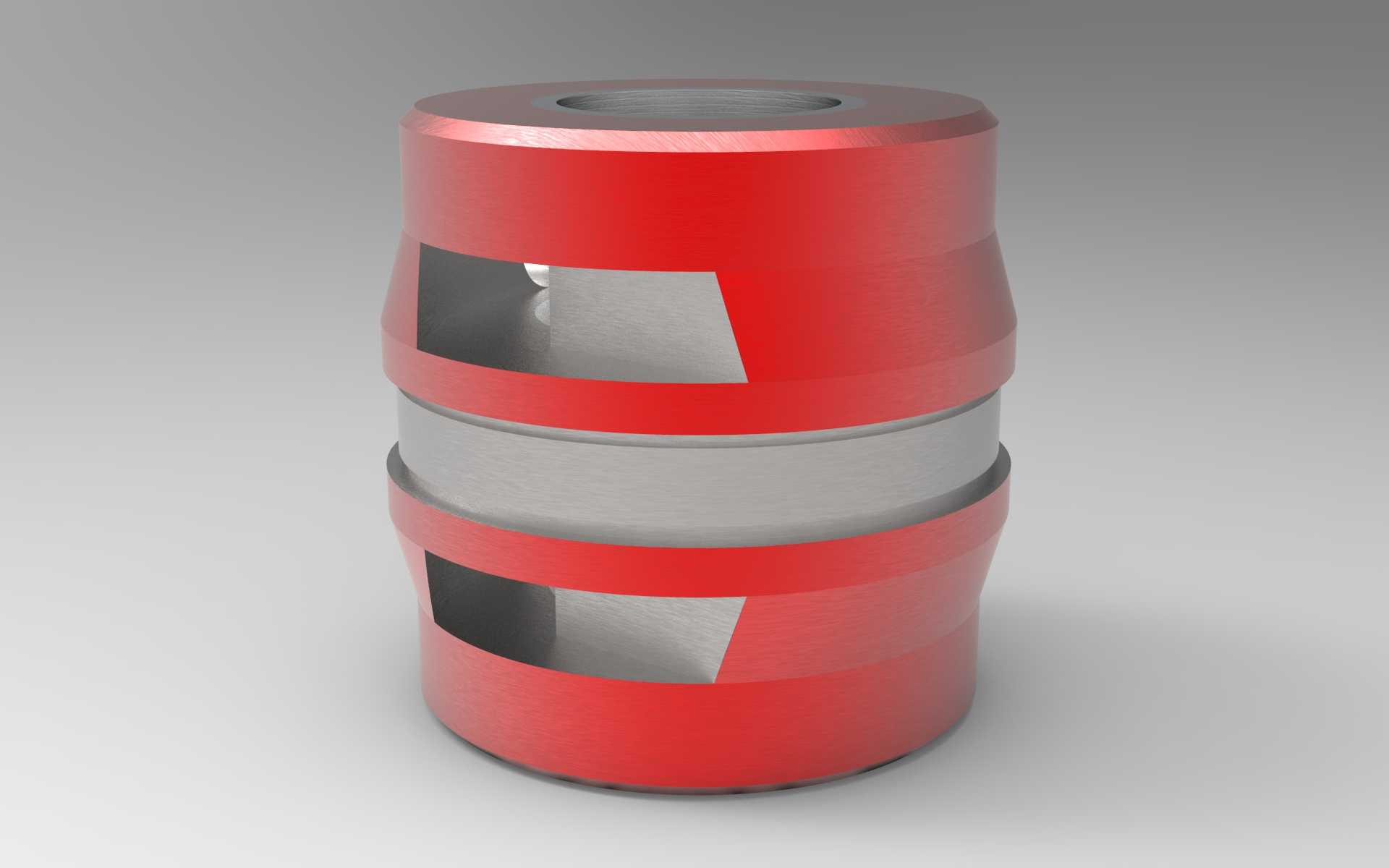

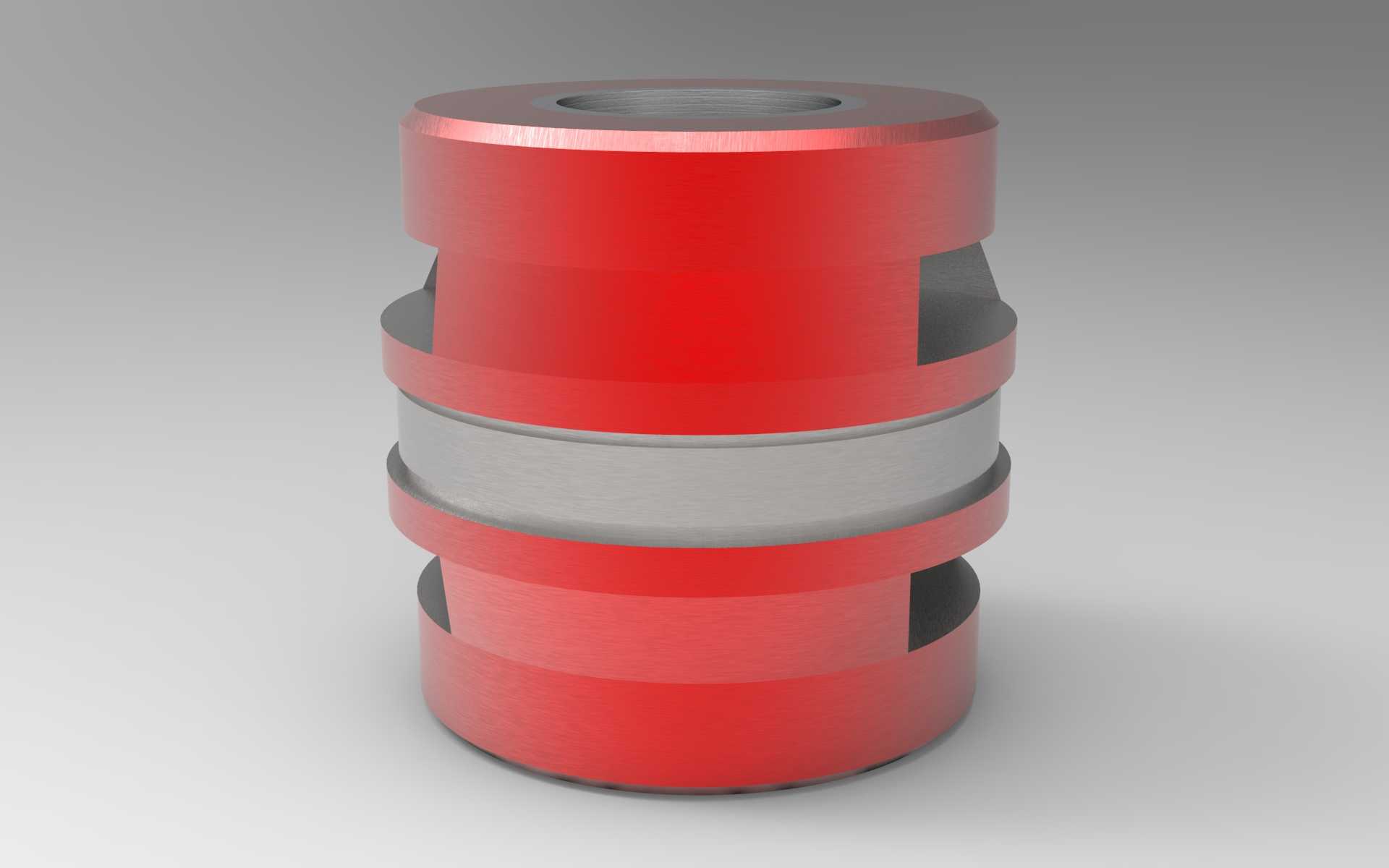

涡轮泵外两件式滑动轴承结构

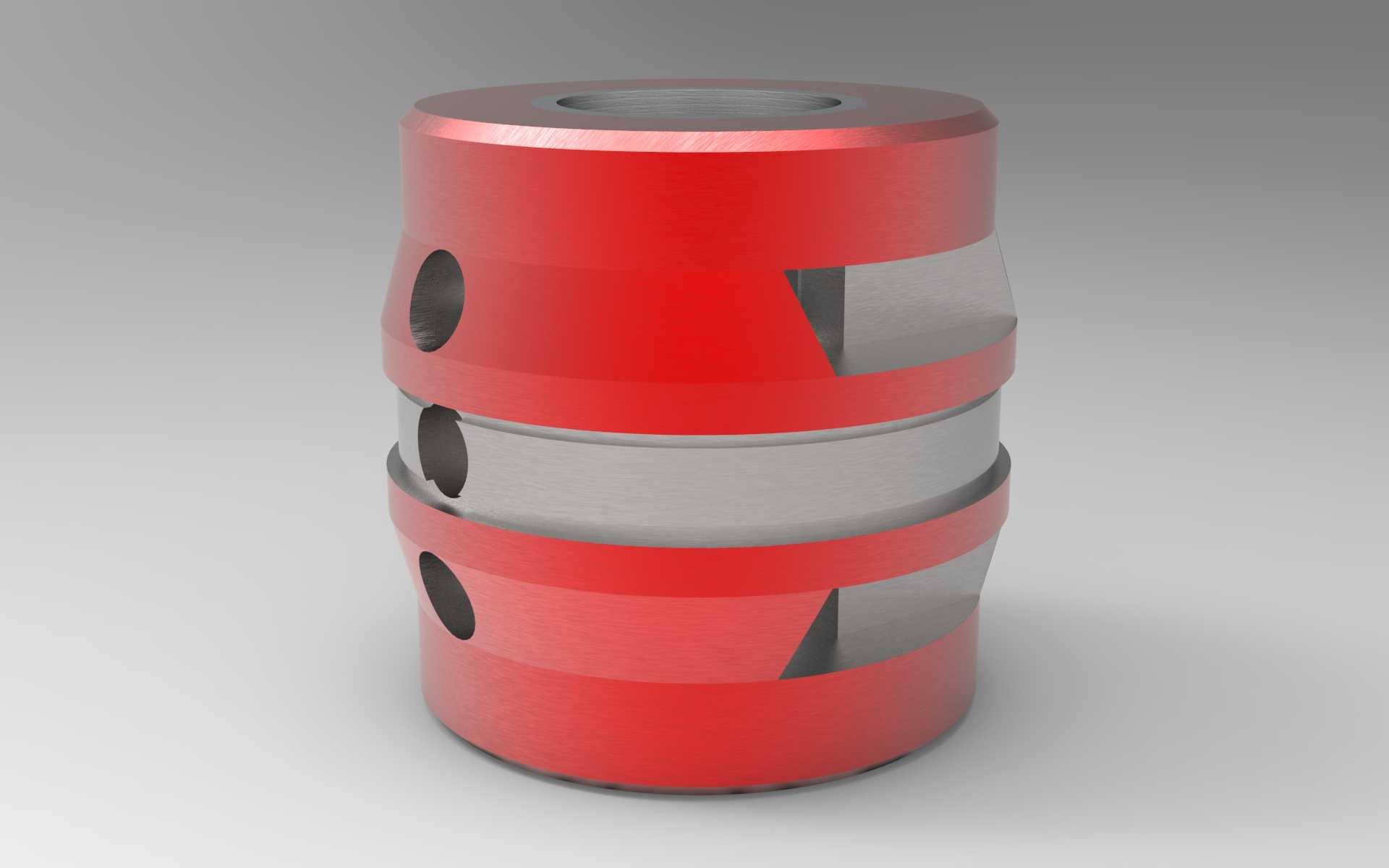

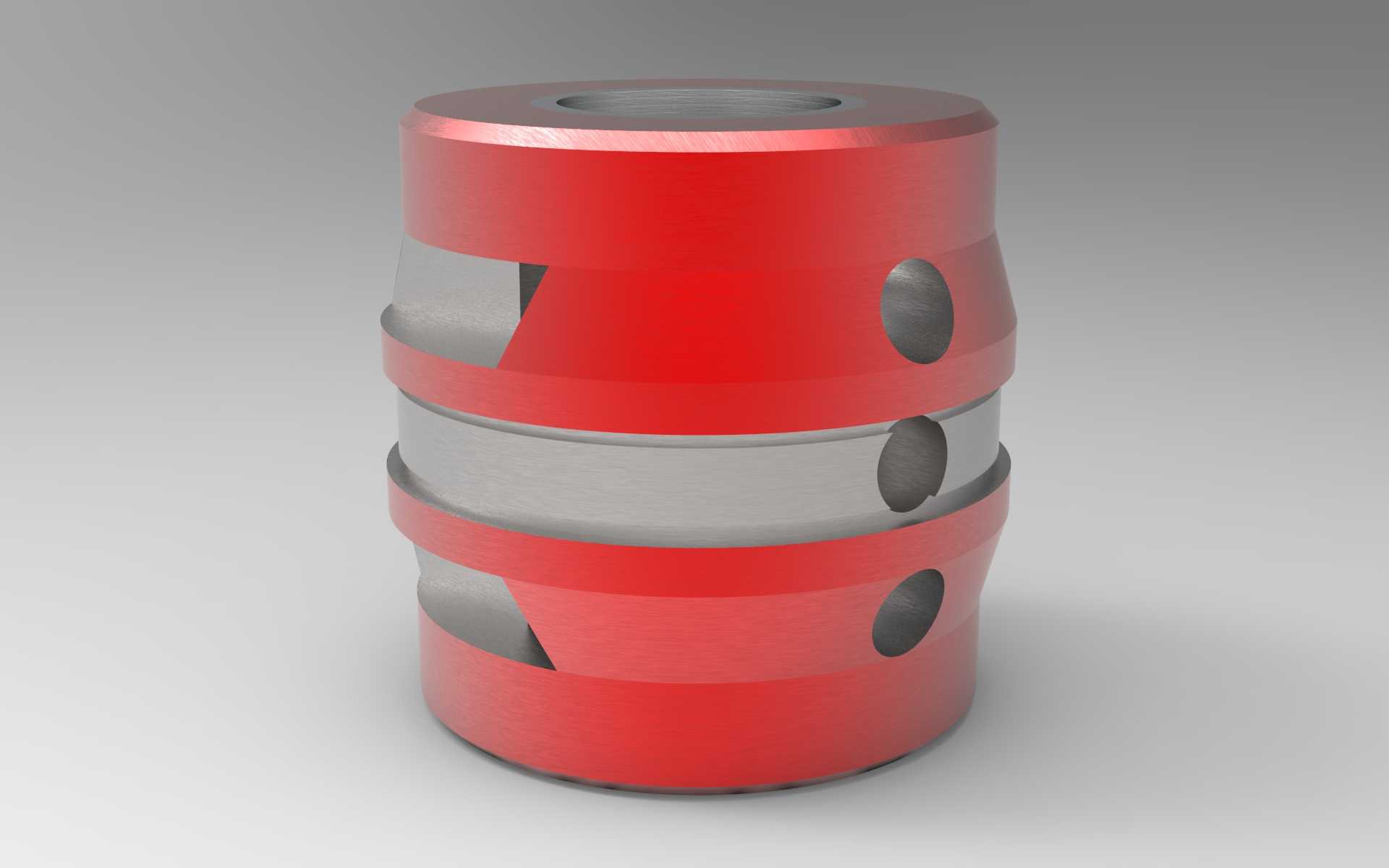

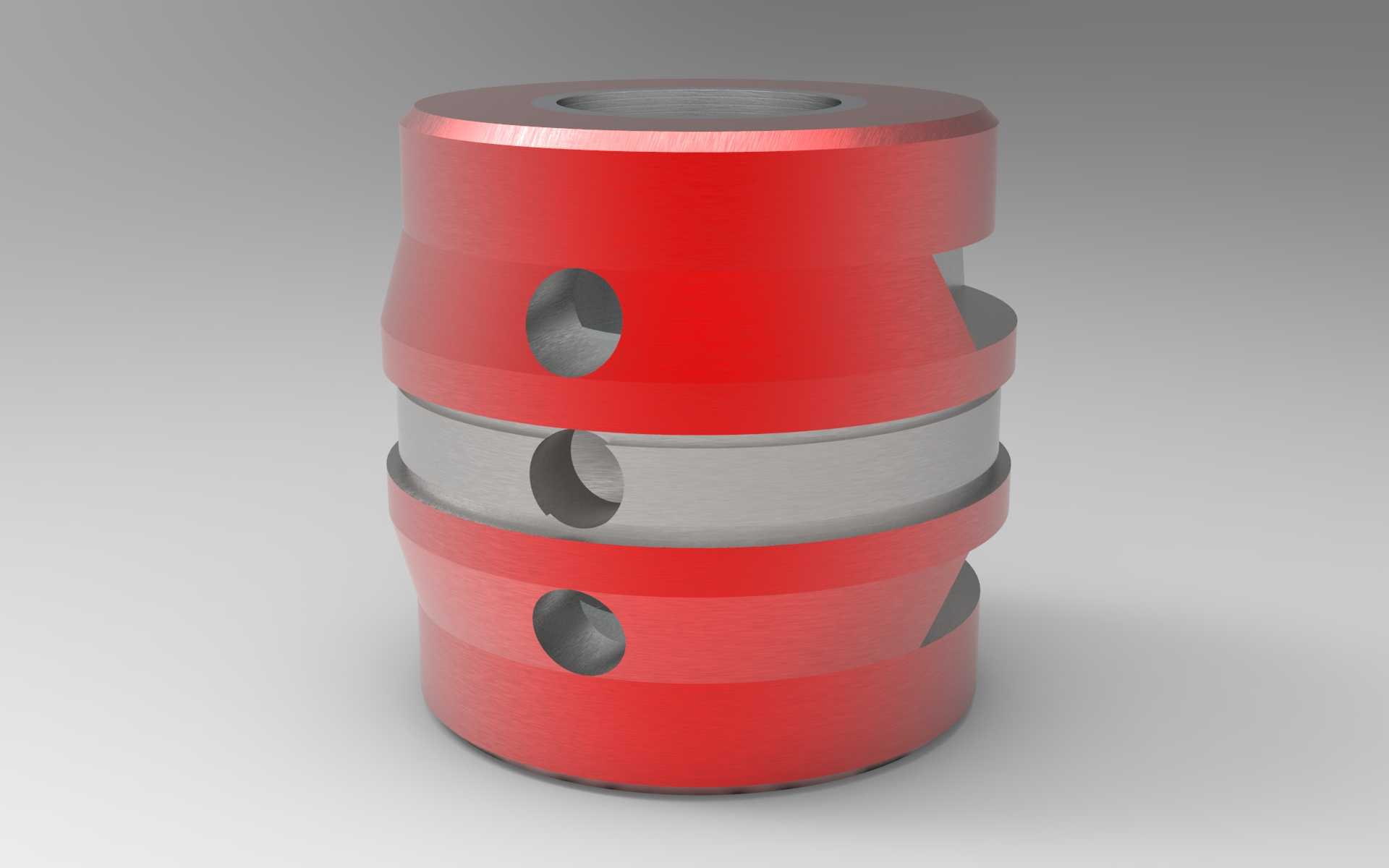

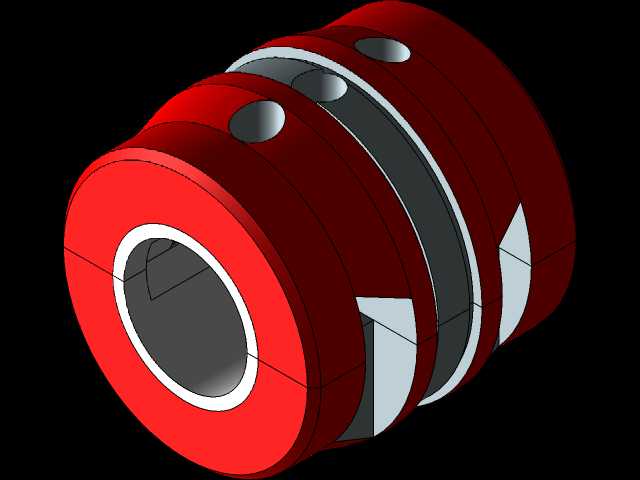

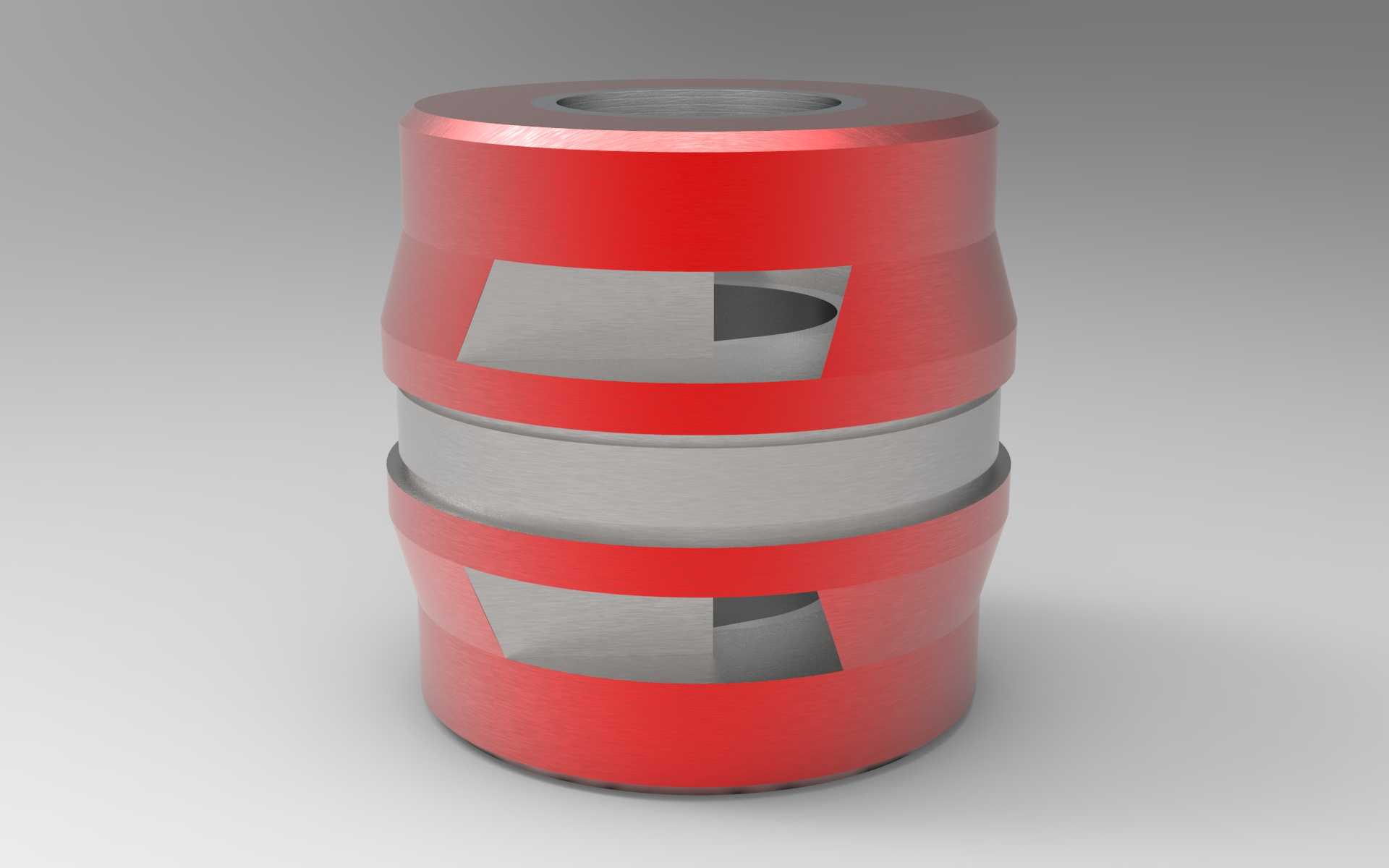

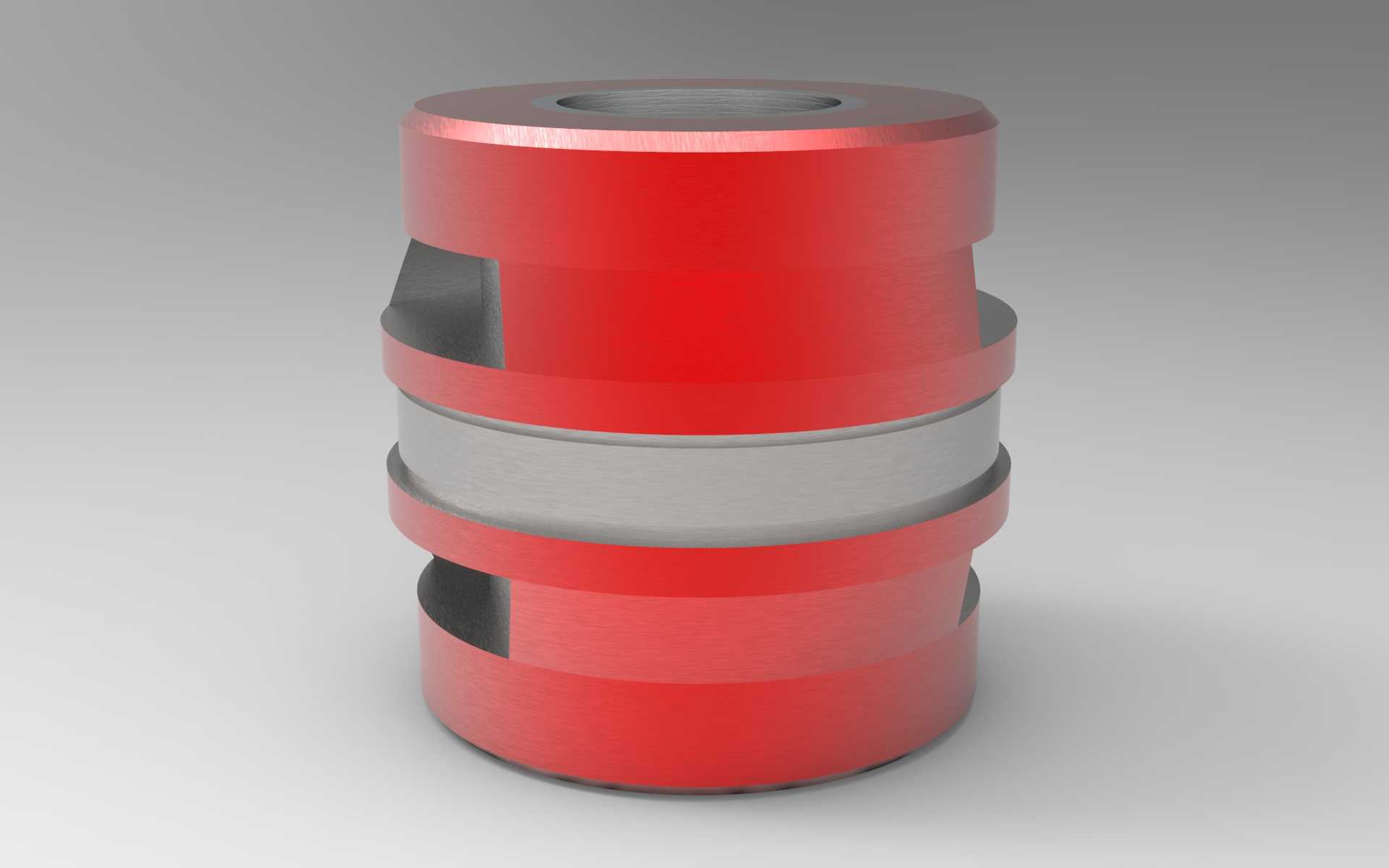

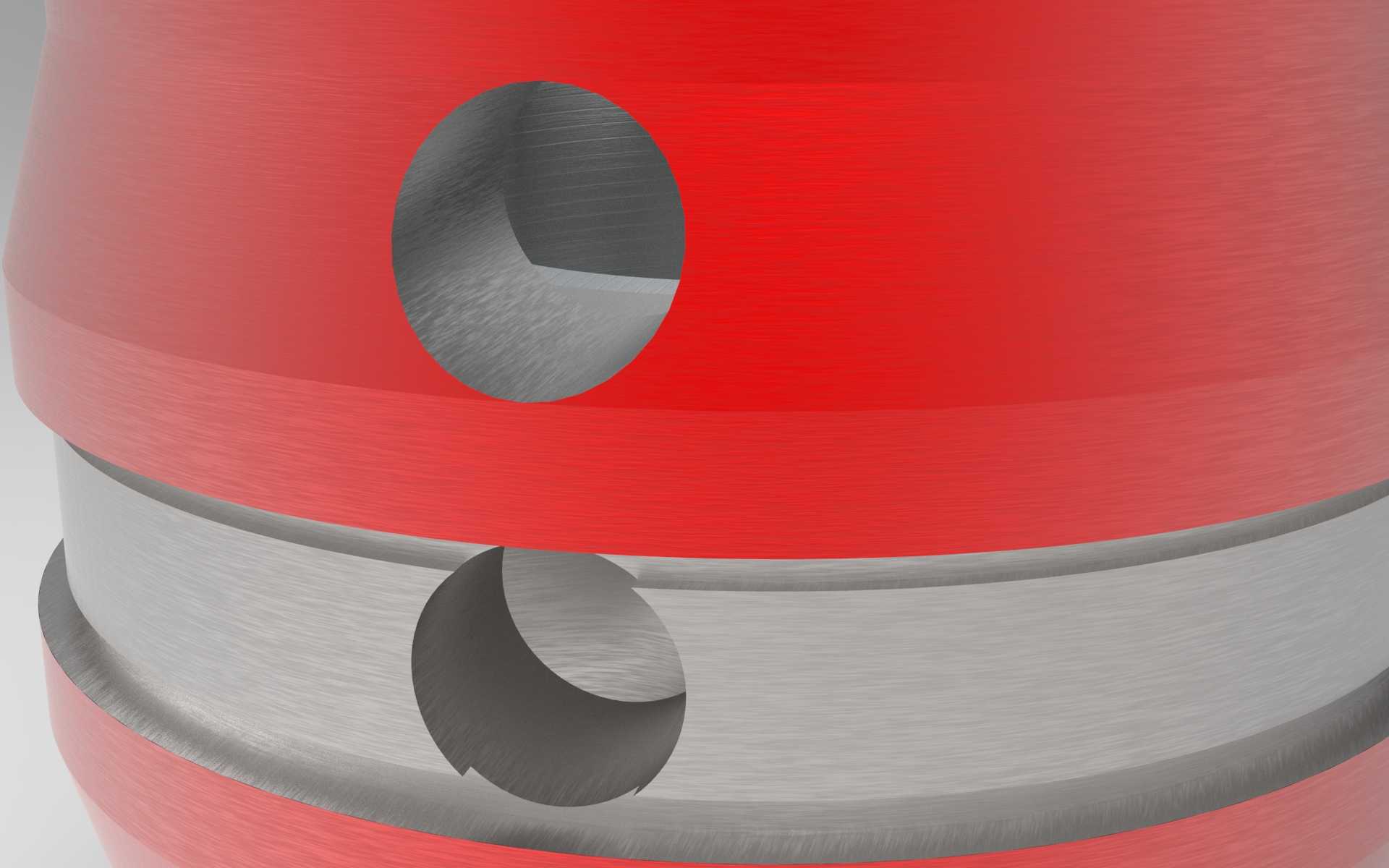

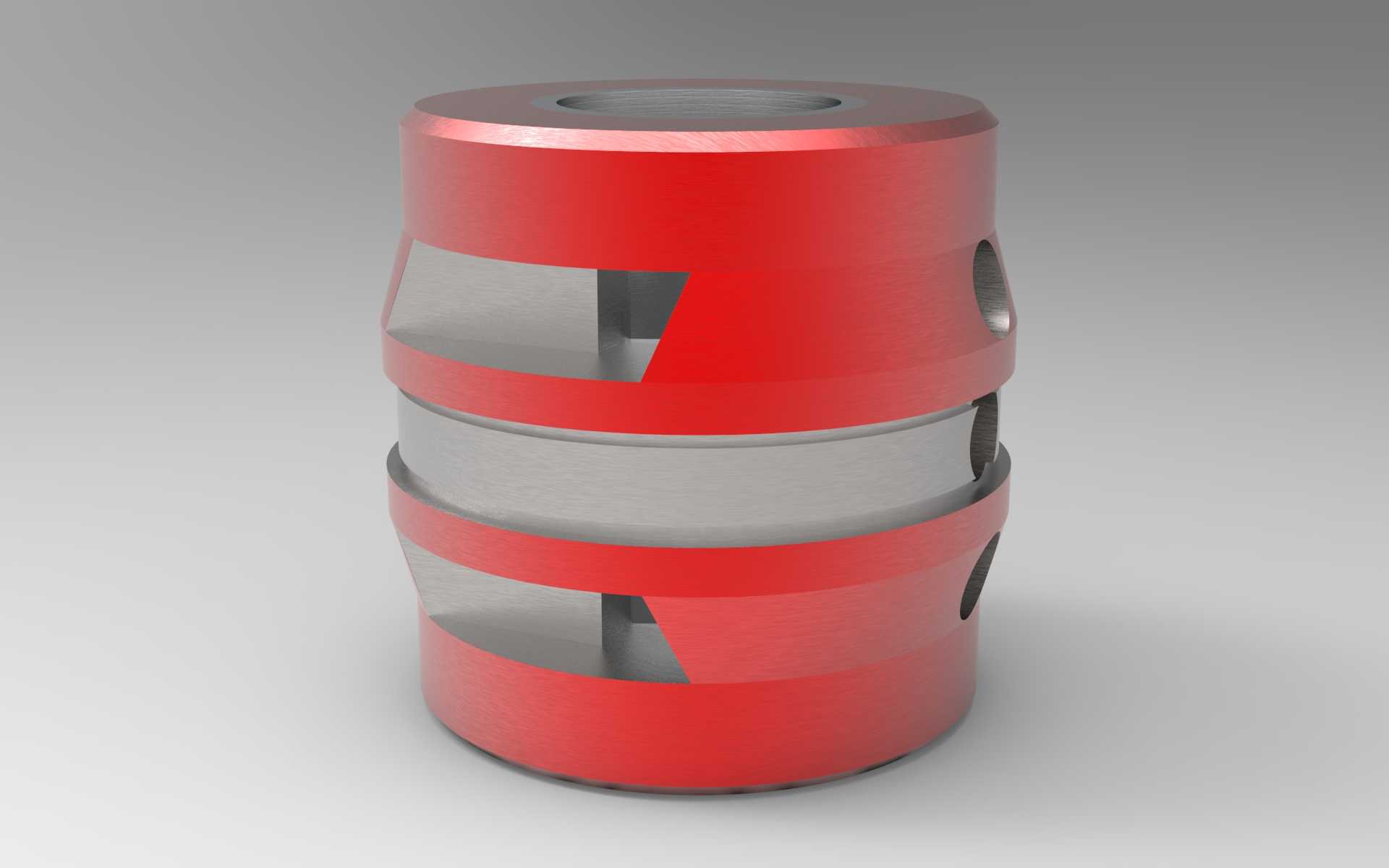

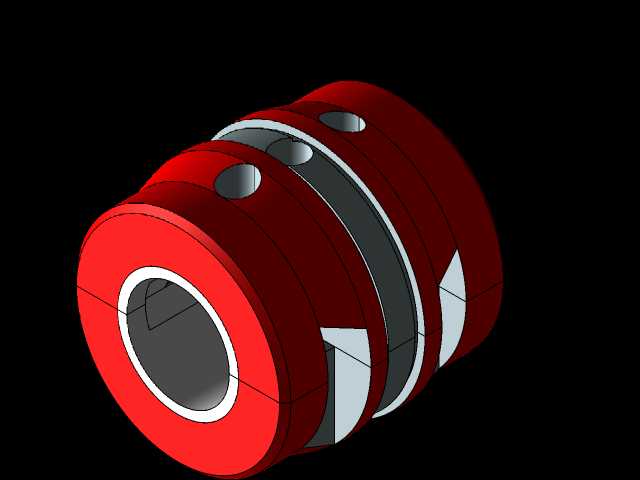

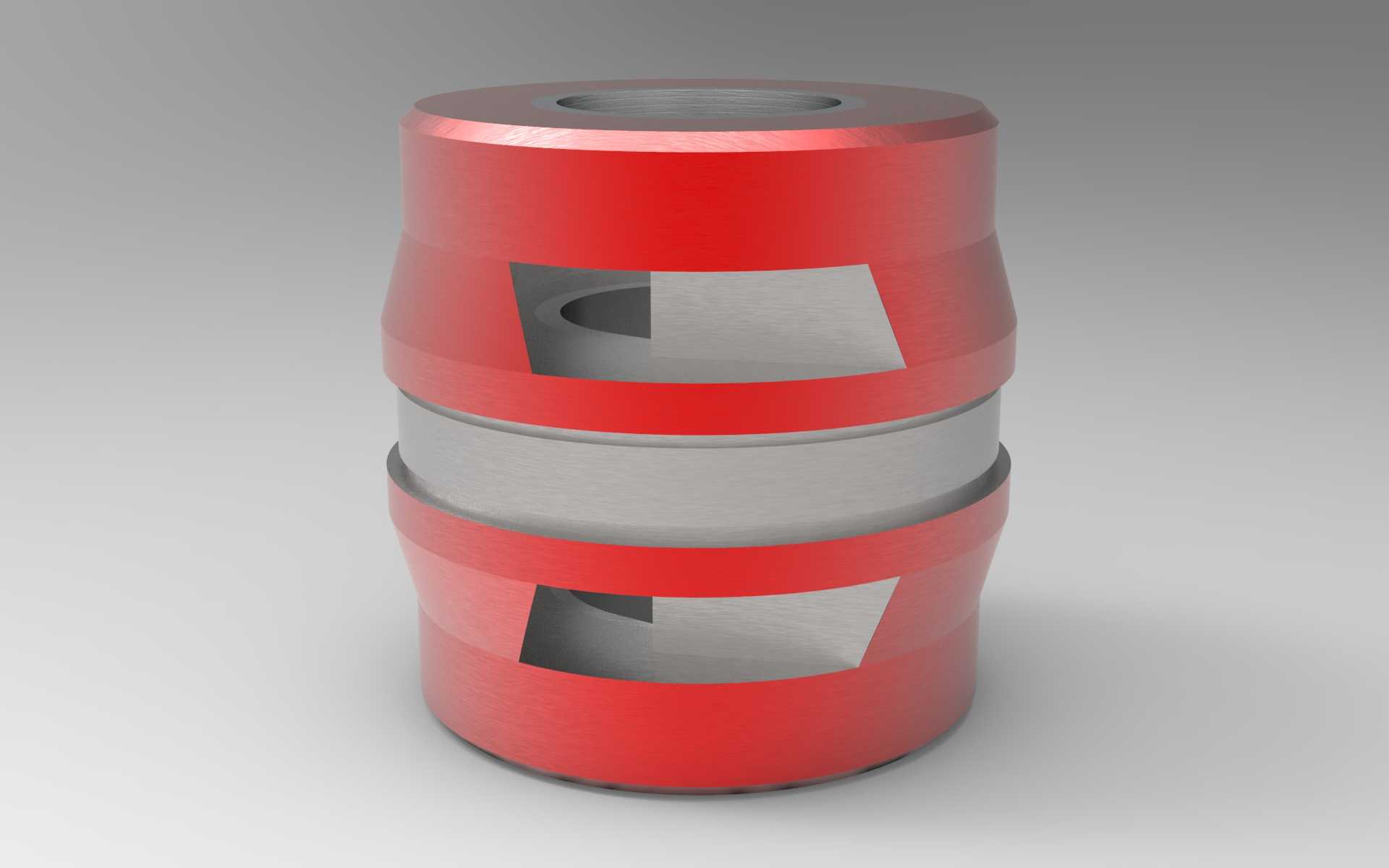

　　该滑动轴承为涡轮泵外部配套的承载构件，主要适配中小流量涡轮泵的转子支撑场景，在流体输送工况下承担径向载荷，抵消转子运转过程中产生的径向跳动，保障泵轴运转的同轴度精度，避免叶轮与泵壳发生剐蹭磨损。从结构设计来看，采用两件式分体组合构型，拆分后的环体可在不拆卸整根泵轴的前提下完成轴承更换，大幅缩减现场维护的拆装工作量，尤其适合管线集成度高、操作空间受限的工业泵送系统安装场景。轴承外圈设置多组周向分布的径向通孔，一方面作为润滑介质的导流通道，可将泵送介质引入轴承配合面形成液膜，降低滑动摩擦副的磨损速率，另一方面可作为装配定位的工艺孔，方便安装时借助工装调整轴承的周向位置，保证润滑槽与介质流向的匹配度。轴承外圈加工有环形凹槽，

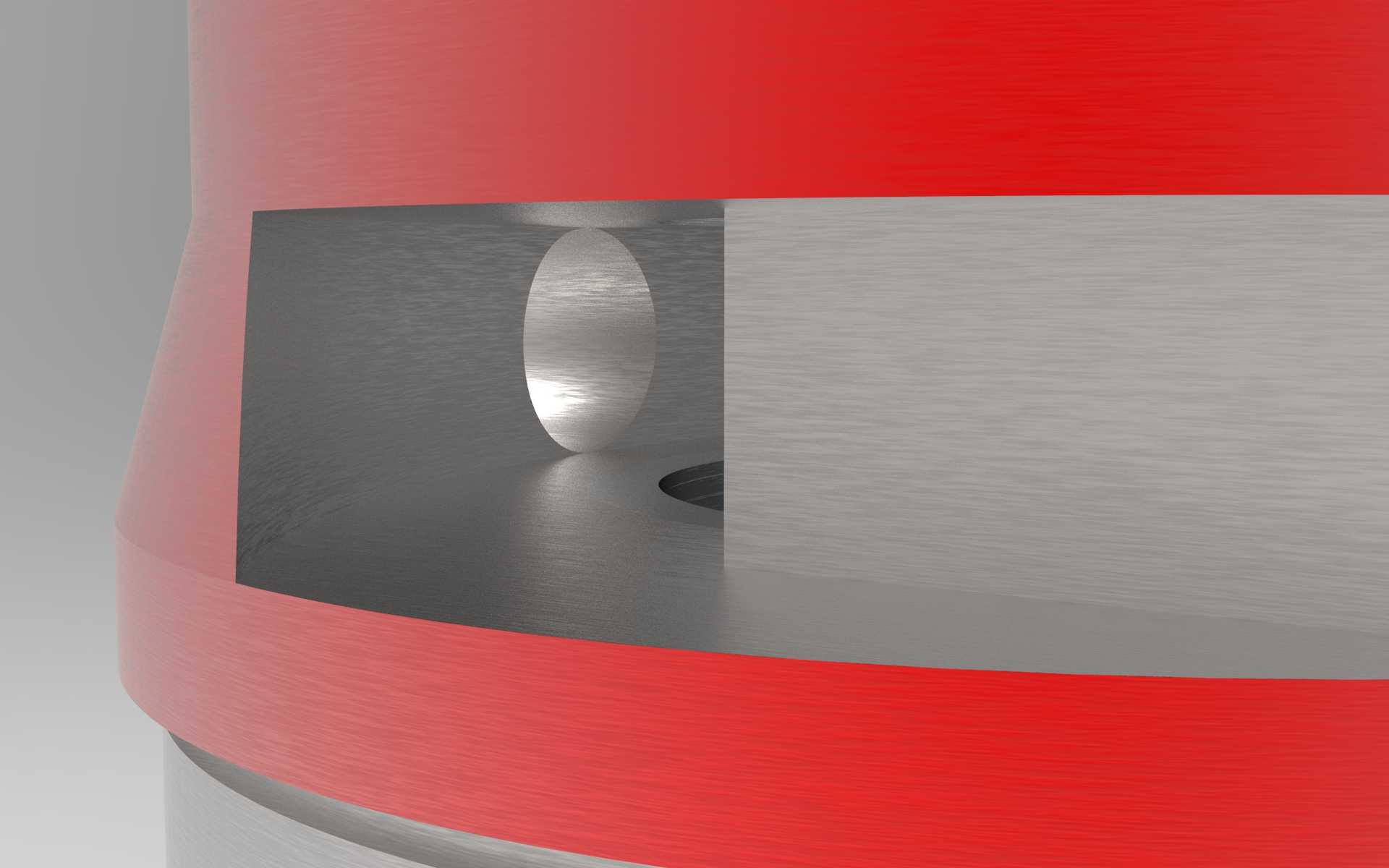

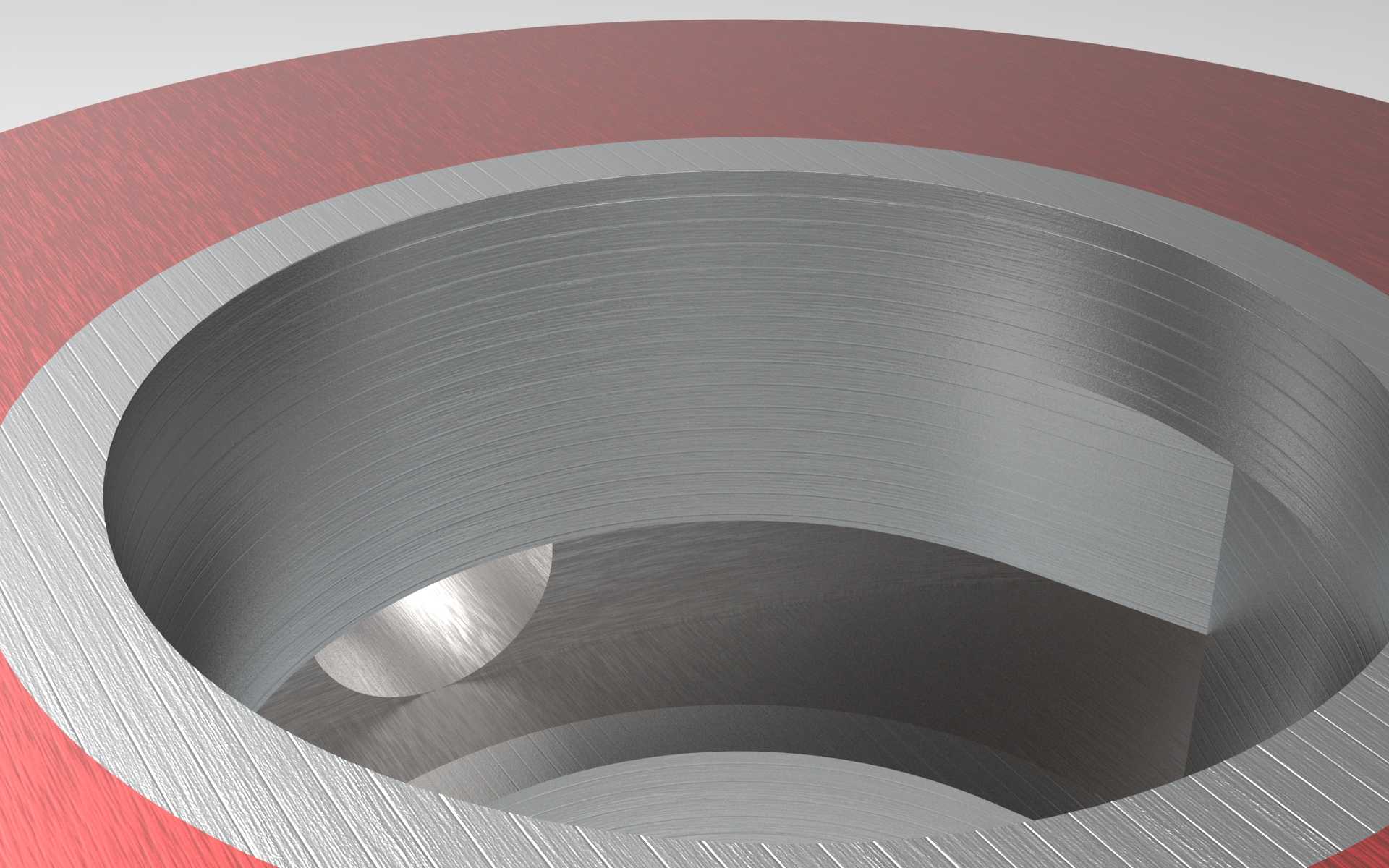

　　既可以留存部分润滑介质，在启停阶段干摩擦临界状态下提供临时润滑，也可容纳运转过程中产生的微量磨屑，避免磨屑进入配合面造成轴颈拉伤。设计过程中优先考虑了安装边界的适配性，轴承的外径与泵壳的轴承安装孔采用过渡配合，内径与泵轴轴颈采用间隙配合，配合公差选取兼顾了运转时的热膨胀余量，避免温升后出现抱轴故障。两件式结构的对接面采用止口定位，拼接后可保证整体的圆度误差控制在允许范围内，不会因拼接缝隙造成轴颈的偏磨。周向的切槽结构可在介质含少量微小颗粒的工况下，将颗粒导入槽内避免卡滞，提升轴承在杂质含量略高的输送介质中的适应能力。轴承的轴向定位依靠泵壳端盖的台阶面压紧，安装时无需额外设置轴向固定件，简化了泵体的内部结构，减少了零件数量。

　　在实际应用中，这类滑动轴承多用于化工流体输送、供水增压、液压系统供油等场景的涡轮泵配套，相比滚动轴承具备更好的抗冲击载荷能力，在泵组启停频繁、载荷存在波动的工况下使用寿命更稳定。建模过程中对各配合面的倒角、圆角做了精细化处理，避免应力集中造成的构件开裂，所有流通孔的边缘均做了倒钝处理，减少介质流动时的湍流阻力，同时避免锐边切割密封件。
