手动进料式金属碎料切碎装置结构设计

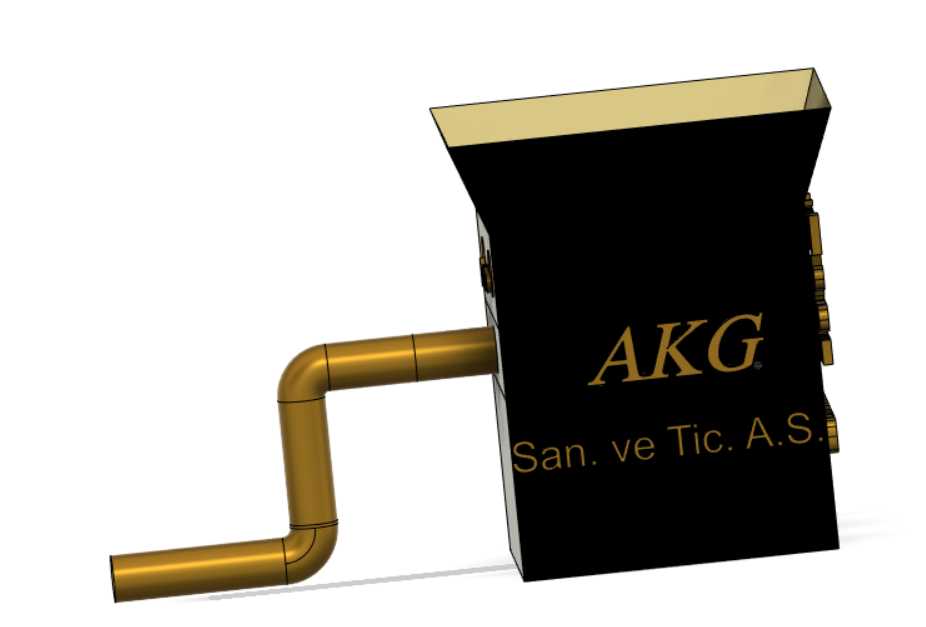

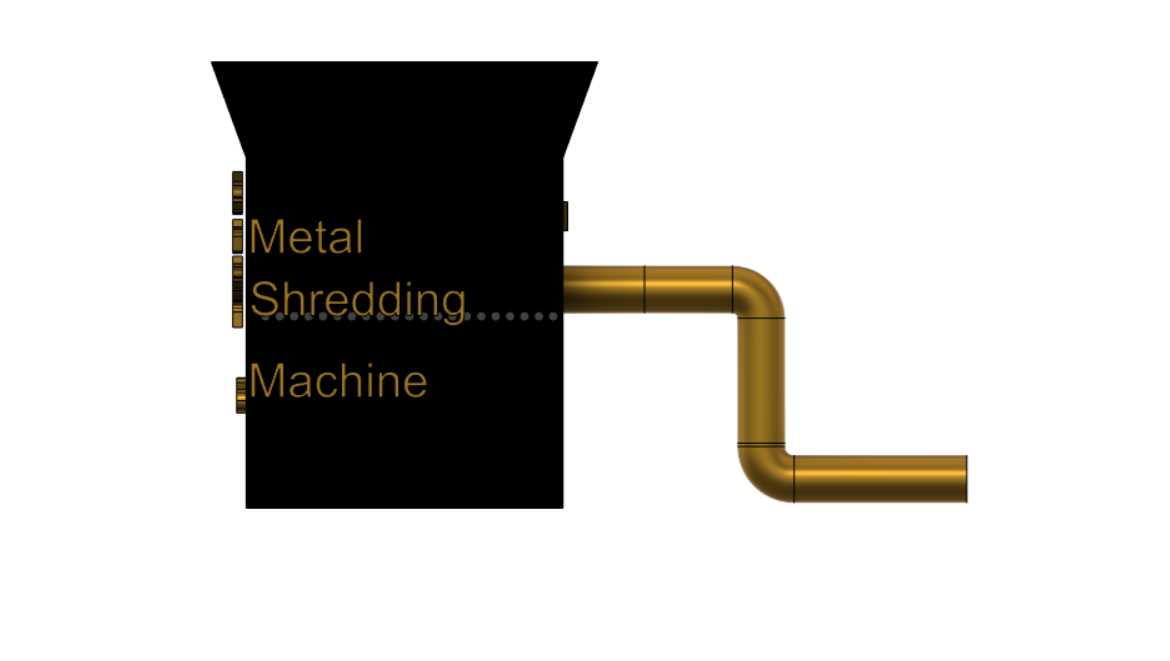

　　这款手动驱动的金属切碎装置，主要面向小型五金加工坊、贵金属回收点位、教学实训场景的小批量金属碎料处理需求，适配厚度1mm以内的铜箔、铝屑、薄钢边料等软质金属碎料的切碎作业，无需外接动力源，仅通过手摇曲柄即可完成动力输入，适合无稳定供电、作业空间局促的零散加工场景使用。从结构设计逻辑来看，装置采用上宽下窄的倒梯形进料仓设计，进料口做外翻折边处理，避免进料时锋利料边划伤操作人员，仓体内壁做1.5°的倾斜导向面，物料靠自重即可滑入下方的切碎刀组区域，无需额外设置拨料结构，简化整体传动链路。驱动端采用弯折式曲柄结构，曲柄握持段做滚花防滑处理，曲柄与刀组主轴之间通过铜套做滑动支撑，减少手摇过程中的径向窜动，

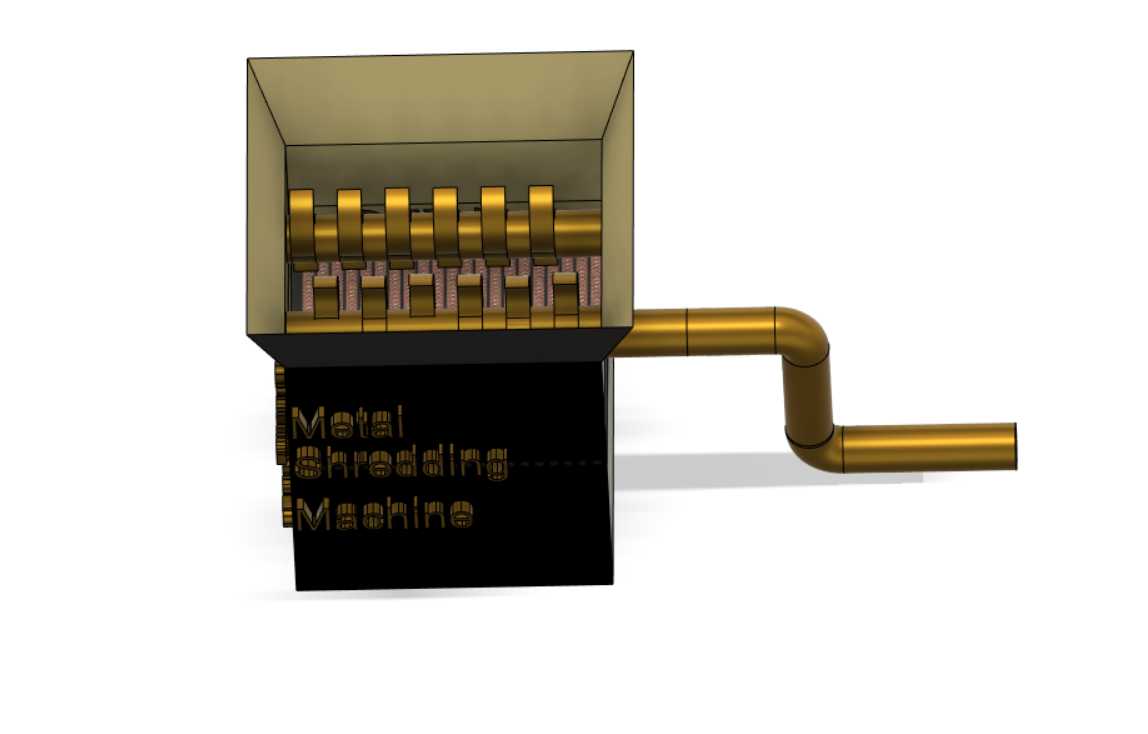

　　刀组采用定刀与动刀交错排布的剪切结构，动刀随主轴做回转运动，与定刀形成0.1mm的剪切间隙，既能保证薄金属料的切断效果，又能避免硬料卡滞时出现崩刀问题。装置的主体外壳采用厚度2mm的钢板折弯焊接成型，外壳侧面预留刀组间隙调整的检修口，日常维护时无需完全拆解外壳，即可通过调整螺栓修正动定刀的配合间隙。安装边界方面，装置底部预留四个M8的安装孔位，可直接固定在木质或钢制工作台面上，整体占地尺寸不超过0.08平方米，进料口顶端距离安装面的高度为280mm，符合人工站姿手动操作的人机工程尺寸，手摇曲柄的回转半径为120mm，操作时不会与工作台边缘产生干涉。切碎后的物料从壳体下方的出料口自然下落，可直接在出料口下方放置收纳盒收集碎料，

　　碎料粒度控制在5-10mm区间，满足后续金属回炉重熔、废料分类存储的粒度要求。设计过程中特意将传动齿轮组全部内置在壳体内部，仅外露手摇曲柄部分，避免金属碎屑飞入齿轮啮合区域造成卡滞，同时外露的金属转动部件全部做圆角钝化处理，消除操作过程中的安全隐患。针对贵金属回收场景的特殊需求，装置内部与物料接触的表面全部做抛光处理，减少碎料残留，避免不同品类金属混料造成的回收损耗，刀组采用合金工具钢材质，刃口做淬火处理，连续切碎10kg薄铜料后刃口磨损量不超过0.02mm，能长期保持稳定的剪切性能。
