移动式枝桠木材削片设备结构设计

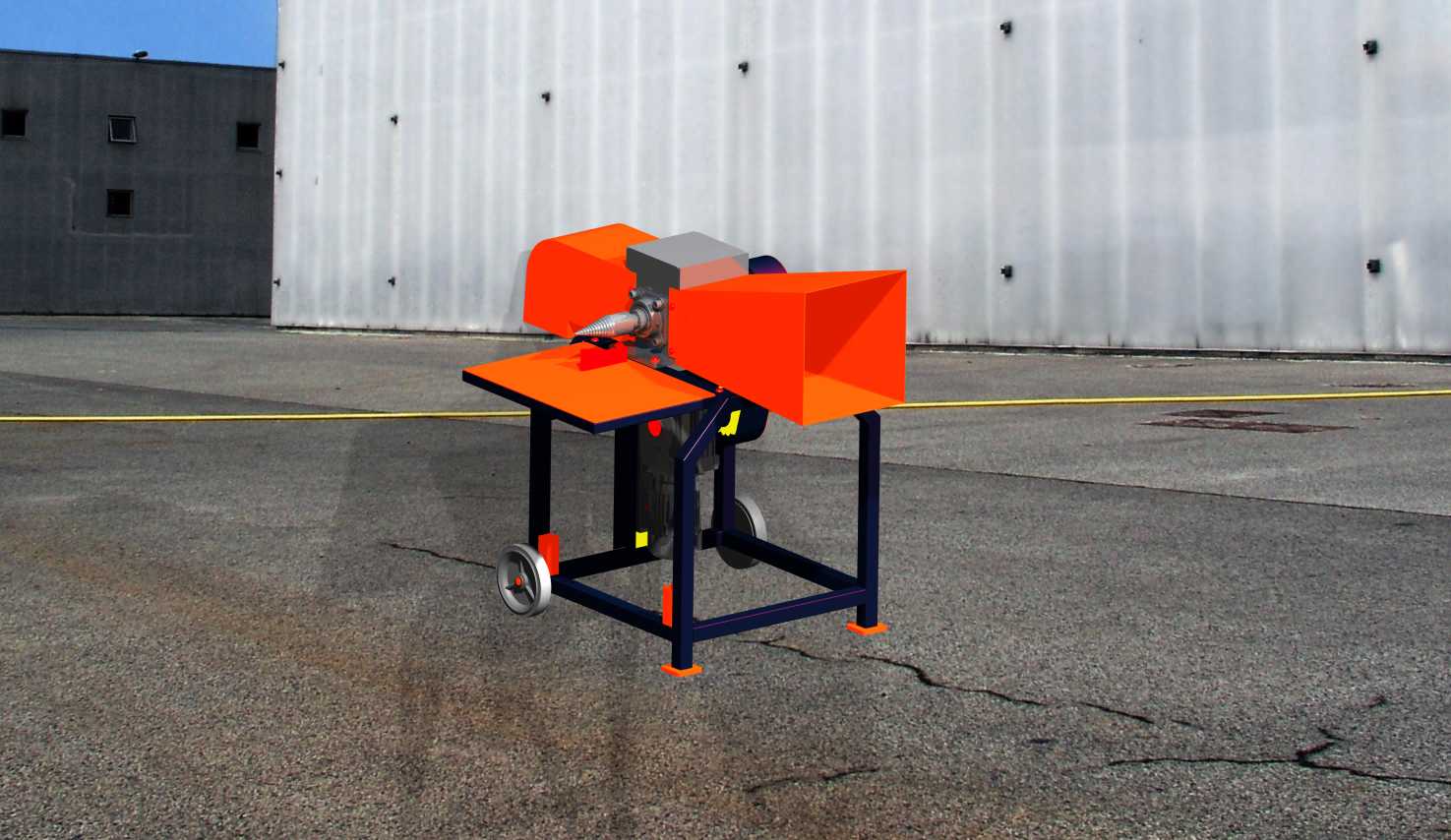

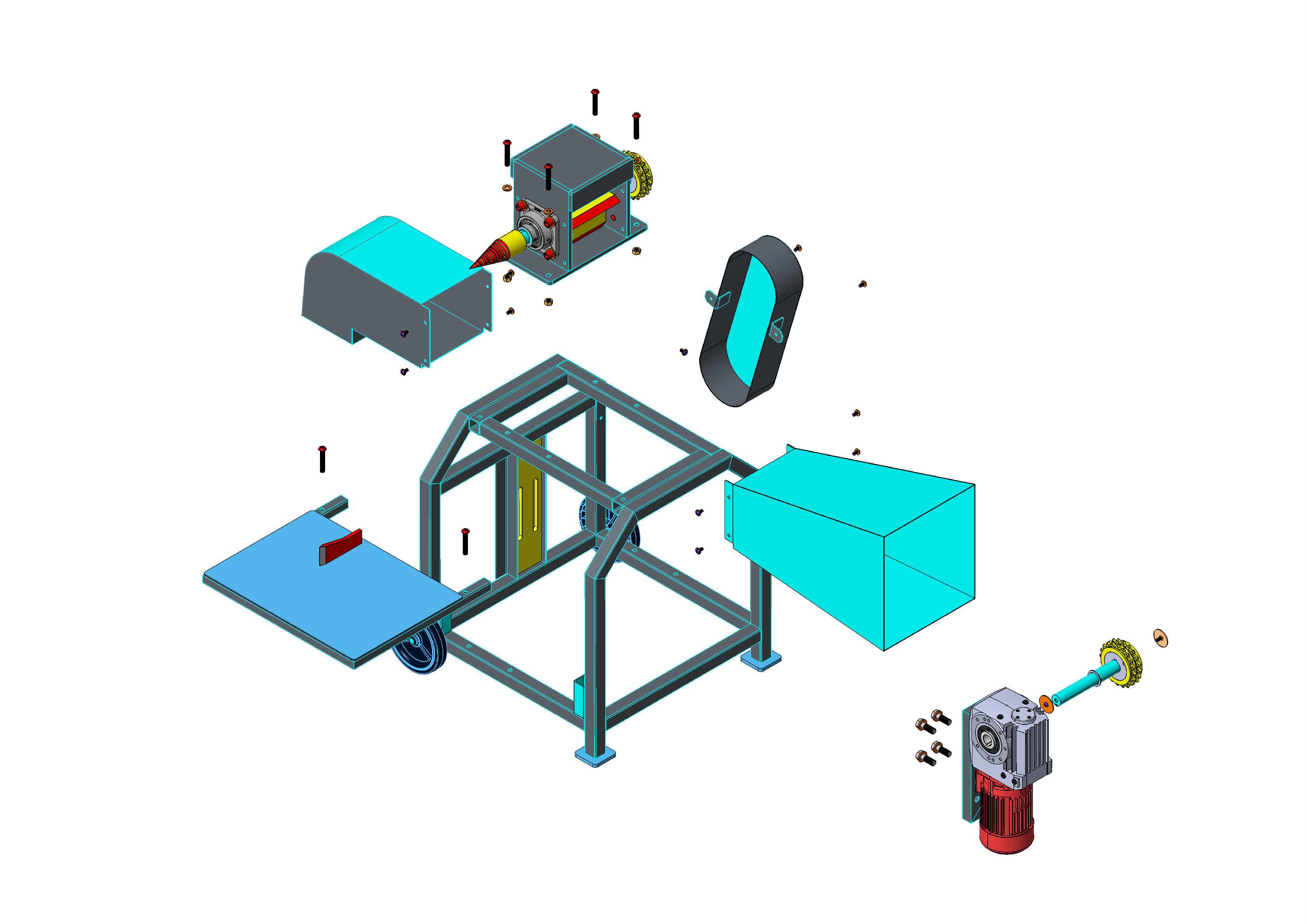

　　这款移动式木材削片设备，主要面向林间枝桠材处理、果园残枝粉碎、小型木材加工点边角料削片场景设计，可将直径120mm以内的枝桠、小径木、板边料切削成规格均匀的木片，产出物料可用于生物质燃料原料、食用菌栽培基质、人造板刨花原料等场景，适配零散化、需转场作业的木材初加工需求，无需固定安装基础，可通过牵引结构在林间便道、园区小路转场移动。设备整体采用框架式方管焊接机架，底部配置两个充气行走轮与两个可调支撑脚，转场时收起支撑脚即可通过人力或小型动力牵引移动，作业时放下支撑脚调平设备，抵消切削作业产生的振动，避免整机移位；机架台面高度设置为850mm，匹配人工站立喂料的舒适操作高度，喂料口采用外扩式喇叭口结构，开口宽度380mm，

　　可同时容纳多根细枝桠喂入，喂料口内侧设置挡料折边，防止切削过程中碎木飞溅伤人，操作侧预留200mm的操作空间，方便作业人员调整喂料姿态。切削腔采用侧置式刀盘结构，刀盘上安装2把飞刀与1把底刀，飞刀采用楔块压紧结构，磨损后可快速松开压紧螺栓调整伸出量或更换刀片，切削间隙控制在0.5-1mm之间，保证削片长度均匀，减少长条形木片占比；刀盘另一侧集成飞轮结构，利用转动惯量抵消切削硬木时的冲击载荷，降低电机负载波动，避免切削卡料。动力单元安装在机架下部空腔内，与切削刀盘通过皮带传动连接，皮带外侧设置全封闭防护罩，防止杂物卷入传动部位，同时避免作业人员触碰转动部件；出料口采用斜向上45度设置，

　　可直接将切削完成的木片喷送至配套的集料袋或小型运输车辆货厢内，无需额外配置输送装置，减少整机配套成本。整机外形尺寸控制在长1200mm、宽700mm、高1100mm范围内，转场时可通过小型货车装载，也可直接牵引在平整路面短距离移动，适配山区林地、分散果园等大型削片设备无法进入的作业场景；机架焊接处均做倒角去应力处理，关键受力部位增设加强筋板，长期承受切削振动也不会出现焊缝开裂问题，所有转动部位均配置密封式轴承，适配户外多粉尘的作业环境，减少日常维护频次。喂料台采用加厚花纹钢板制作，表面做防滑处理，可临时放置待切削的短木料，减少作业人员反复取料的动作幅度，提升连续作业效率；设备的操控开关设置在喂料侧的机架立柱上，高度距离台面150mm，作业人员无需大幅移动即可完成启停操作，紧急情况下可快速切断动力。
