带调节齿圈的圆柱螺旋弹簧减震器结构

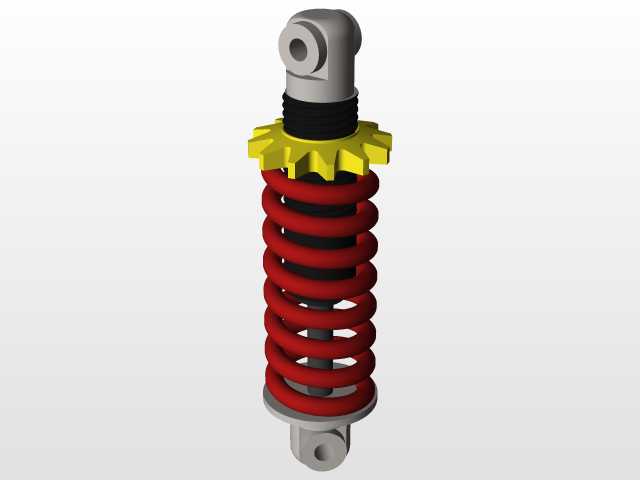

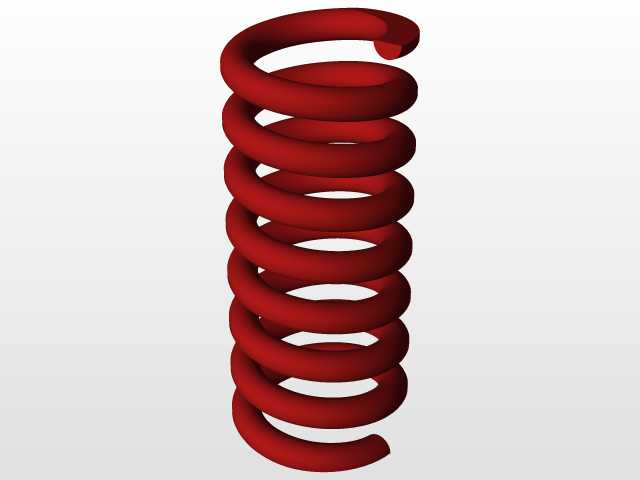

　　这款缓冲减震结构的设计，最初是针对非道路小型作业车辆的行走悬挂需求展开，在实际工程应用中，也可适配小型自动化输送线的工位缓冲、轻型工程机械的操作平台隔振等场景，核心作用是吸收往复运动产生的冲击动能，衰减振动传递幅度，避免刚性碰撞对相连结构造成疲劳损伤。从结构功能来看，中间的红色圆柱螺旋压缩弹簧承担主要的竖向载荷承载，弹簧刚度经过匹配计算，能够在额定载荷范围内提供线性的弹力反馈，避免出现刚度突变导致的冲击感；上下两端的连接端头采用带通孔的铰支结构，安装时可通过销轴完成与相邻部件的铰接，允许连接端存在小角度的摆动，适配设备运行过程中产生的横向微量位移，避免弹簧受到附加的弯曲应力而出现过早失效。弹簧上端设置的黄色齿圈为预紧力调节结构，

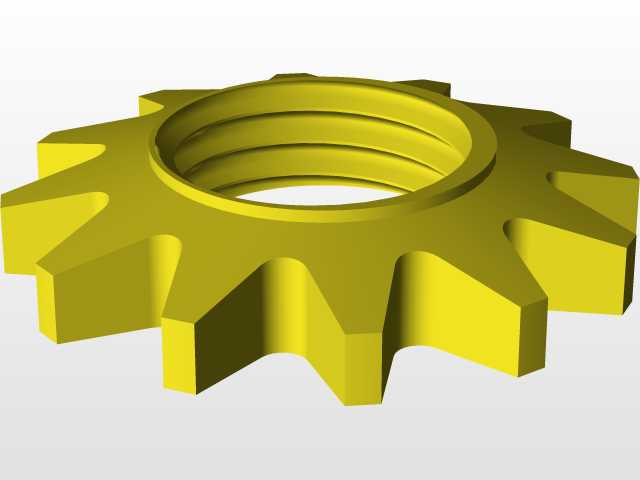

　　齿形外圈的设计方便使用专用卡具转动调节，通过改变齿圈的轴向位置，就能调整弹簧的初始预压缩量，从而适配不同载荷等级的使用需求，无需更换弹簧即可完成缓冲性能的微调，大幅降低现场调试的复杂度。上端的黑色橡胶阻尼套嵌套在活塞杆与上连接端之间，一方面可以阻挡外界的灰尘、泥水进入活塞杆的运动配合面，避免颗粒物刮擦配合表面导致密封失效，另一方面橡胶材质本身具备一定的阻尼特性，能够辅助吸收高频小幅振动，减少弹簧往复运动过程中的余振，提升缓冲过程的平顺性。从安装边界来看，整体结构为同轴圆柱布局，最大外径由弹簧外圈直径决定，上下铰支孔的中心距在自由状态下为固定值，安装时需要预留足够的压缩行程空间，避免极限载荷下弹簧并圈导致结构刚性碰撞；

　　设计过程中对弹簧的并圈长度、最大压缩量都做了校核，确保在额定动载荷范围内，弹簧的应力水平处于材料许用应力区间，同时上下连接端的销轴孔直径与常用的轻型悬挂销轴尺寸匹配，无需额外加工转接件即可完成装配。在建模过程中，各部件的配合公差都按照通用机械零部件的配合要求做了预留，弹簧的螺旋升角、节距参数都符合圆柱螺旋压缩弹簧的设计规范，调节齿圈的齿形采用等距矩形齿，既满足调节时的扭矩传递需求，也兼顾了加工工艺性，普通的铣削加工即可完成齿形制作，不会额外增加零部件的加工成本。
