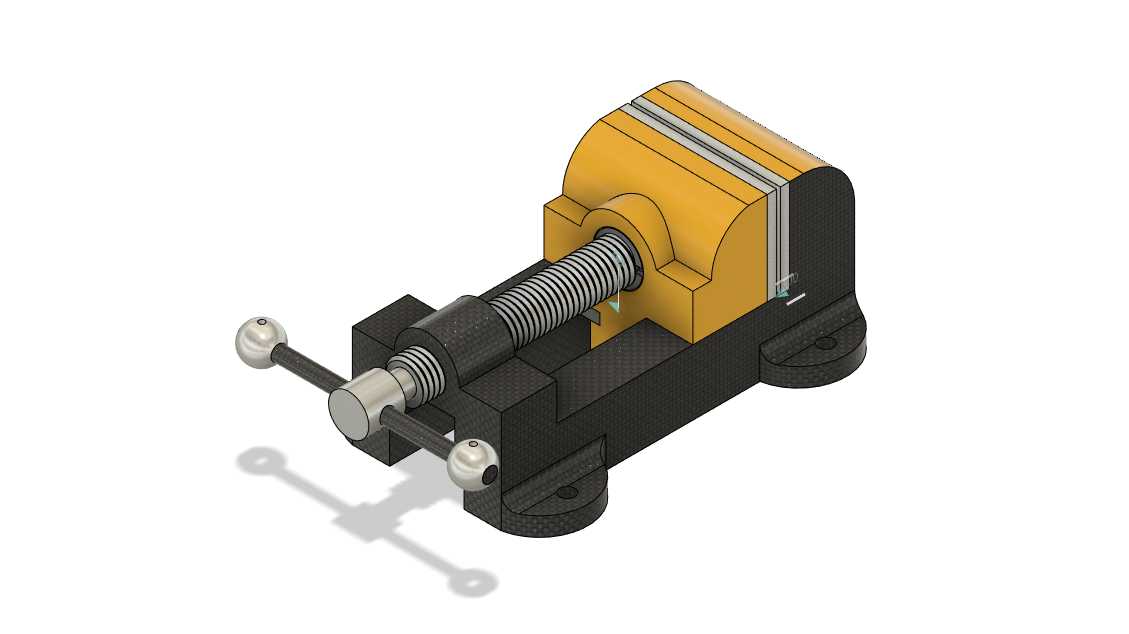

手动螺杆式台虎钳夹持工装结构

　　这款手动螺杆式夹持装置是钳工工位、小型机加工工位、装配检修场景中最常用的工件固定器具，日常作业中可承担小型金属件、非金属件的锉削、锯切、装配调试、划线找正等工序的夹持定位需求，相比液压、气动类夹持工装，它无需外接动力源，完全依靠人力操作即可完成夹紧与松脱动作，对作业场地的适配性极强，哪怕是无动力供给的野外检修、临时工位搭建场景，也能快速投入使用。从结构设计逻辑来看，装置采用梯形传动螺杆作为核心施力部件，梯形螺纹的自锁特性可以保证夹紧后不会因工件振动、加工受力出现松脱问题，螺杆端部配装带防滑握球的操作手柄，操作人员转动手柄时可通过力臂放大作用，用较小的手动力输出即可获得足够的夹持力，同时握球的球面设计能减少长时间操作带来的手部压痕，

　　提升连续作业的操作舒适度。装置的固定钳身与活动钳身的夹持面做了防滑纹理处理，部分工况下还可加装软质钳口垫片，避免夹持表面精度要求较高的工件时出现夹痕、压伤问题；钳身底部设置两个带安装孔的固定支脚，可通过螺栓将整个装置牢牢固定在钳工工作台台面，安装时需保证两个支脚的安装面与工作台面完全贴合，避免夹紧受力时出现装置翘动、偏移的问题，支脚的孔位间距适配常规钳工台的预留安装槽，无需额外打孔改造即可完成装配。整体结构的活动行程覆盖常规小型工件的夹持尺寸范围，钳身主体采用铸铁材质搭配局部钢制传动件，既保证了整体结构的刚性，能承受锯切、锉削时的侧向冲击力，又通过材质搭配控制了整体自重，方便工位调整时的搬运移位。

　　设计过程中特意将传动螺杆的轴线与夹持面中心保持等高，避免夹紧时工件出现上翘、偏移的问题，活动钳身的导向结构采用整体式滑道配合间隙调整结构，长期使用出现磨损后可通过调整镶条补偿间隙，保证夹持时活动钳身不会出现歪斜，确保工件夹持的定位精度。装置尾部的护罩结构可将螺杆的外露螺纹段完全罩住，避免加工过程中的切屑、粉尘落入螺纹配合面，减少传动卡滞、磨损过快的问题，日常维护时仅需定期在螺纹配合面加注润滑脂，即可保证操作的顺畅度，大幅降低日常运维的成本与工作量。
