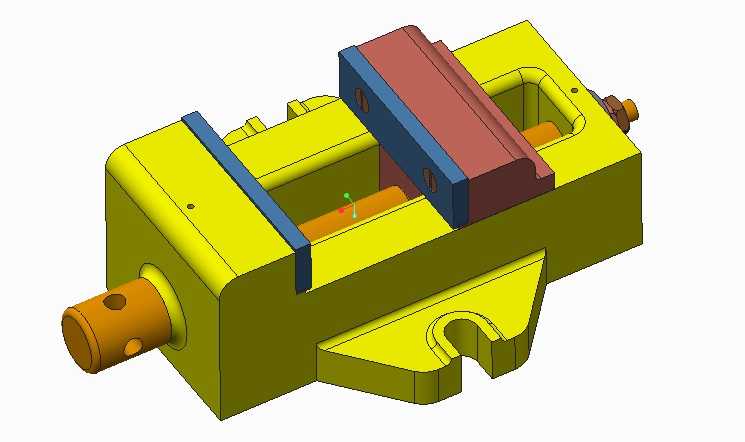

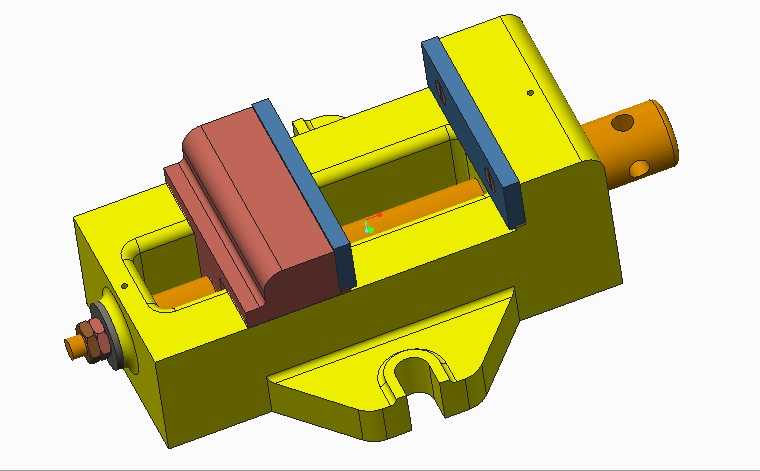

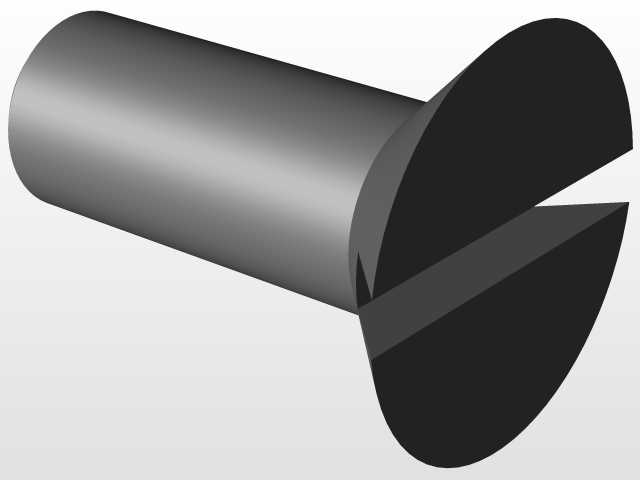

机用平口夹紧虎钳三维结构设计

　　这款虎钳的结构设计完全围绕机加工工位的实际装夹需求展开，在铣床、钻床、普通磨床的工位上，这类夹具是承担工件定位夹紧的核心工装，区别于手持台虎钳，该结构适配机床工作台的T型槽安装基准，底部的定位凸台结构可直接嵌入工作台标准槽位，配合压紧螺栓即可完成快速固定，安装边界完全匹配常规中小型机床的工作台面尺寸，不会出现超出工作台行程范围的干涉问题。从功能实现逻辑来看，该虎钳采用丝杠副传动实现活动钳身的往复移动，丝杠端部的带孔轴头可配套加力杆，操作人员可根据工件材质、加工切削力大小灵活调整夹紧力矩，避免薄壁工件装夹变形或是硬质工件装夹不稳的问题；固定钳身与活动钳身的钳口位置预留了可更换钳口板的安装槽，日常使用中出现钳口磨损、磕碰损伤时，

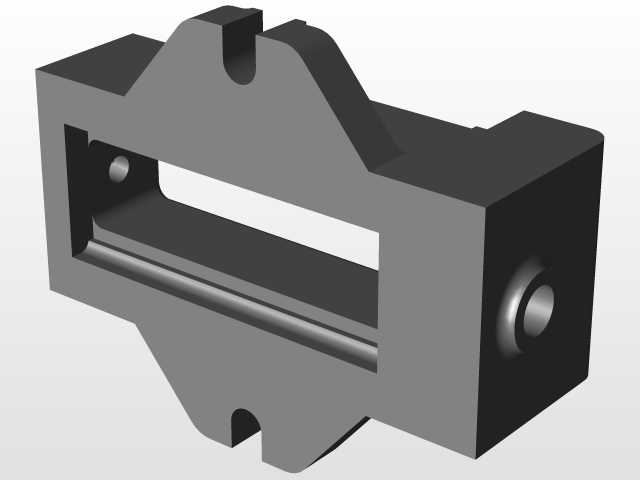

　　无需更换整体钳身，仅需拆卸更换淬火处理的钳口板即可恢复装夹精度，大幅降低工装维护成本。设计过程中充分考虑了加工排屑的需求，钳身内部的空腔结构可承接加工过程中掉落的金属切屑，日常清理时只需将钳口开至最大位置即可快速扫出内部积屑，不会出现切屑卡入丝杠副导致传动卡滞的问题；活动钳身与固定钳身的配合导轨面采用了燕尾式导向结构，相比平导轨结构，该导向形式可承受更大的垂直方向切削分力，在进行铣削大进给量加工时，活动钳身不会出现向上抬升的位移，装夹刚性更有保障。从结构细节来看，钳身主体采用一体式铸造结构的设计思路，壁厚分布经过受力优化，在丝杠安装座、钳口受力区域做了局部加厚处理，既保证整体结构刚性满足重载切削需求，又不会出现不必要的材料冗余，

　　整体重量控制在单人可搬运安装的合理范围内；丝杠的轴向限位结构设置在固定钳身的端部，长期使用出现轴向间隙后，可通过端部的锁紧螺母调整间隙，消除传动空程，保证钳口进给的位置精度，适配对工件定位精度有要求的精加工工位。在实际生产场景中，这类虎钳除了承担规则方块类工件的装夹，还可配套角度垫铁、V型块等辅助工装，完成轴类、异形件的装夹固定，是机械加工车间通用性最强的基础工装之一，其结构尺寸覆盖了常见中小型零件的装夹范围，最大开口量可满足常规机加工零件的装夹尺寸需求，钳口高度也适配常规刀具的加工行程，不会出现钳身干涉刀具走刀路径的问题。
