快动式精密机用台虎钳结构设计

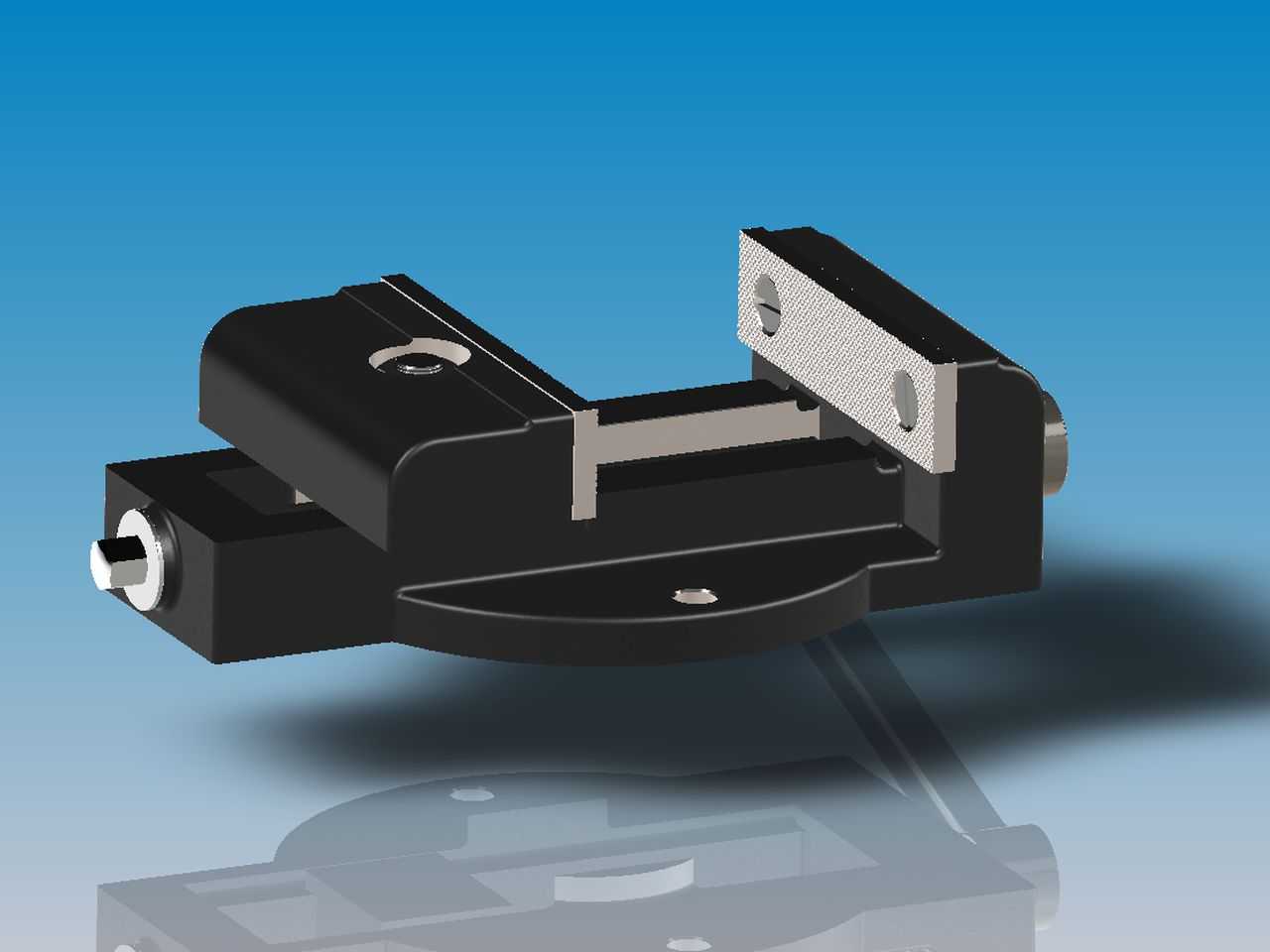

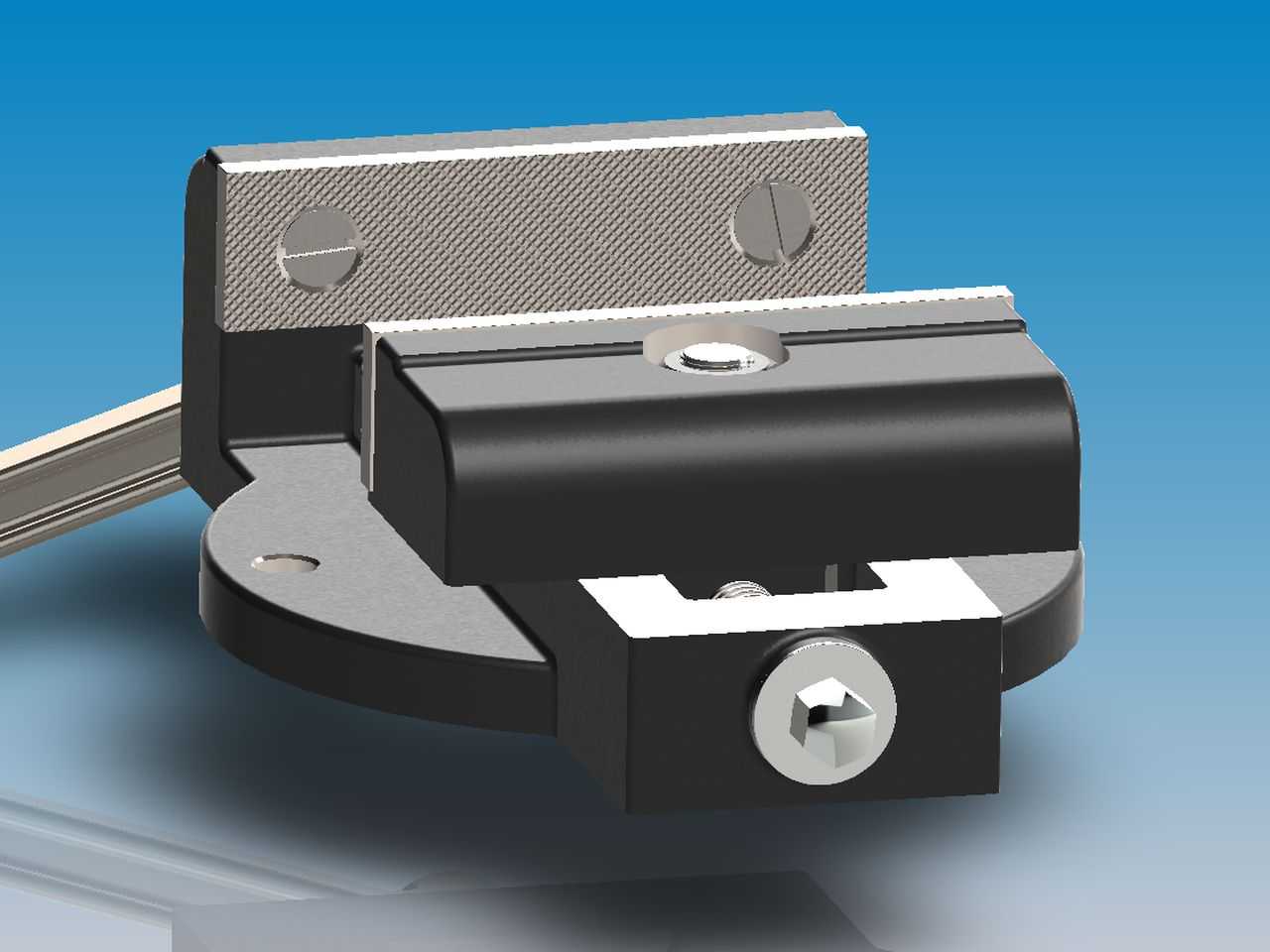

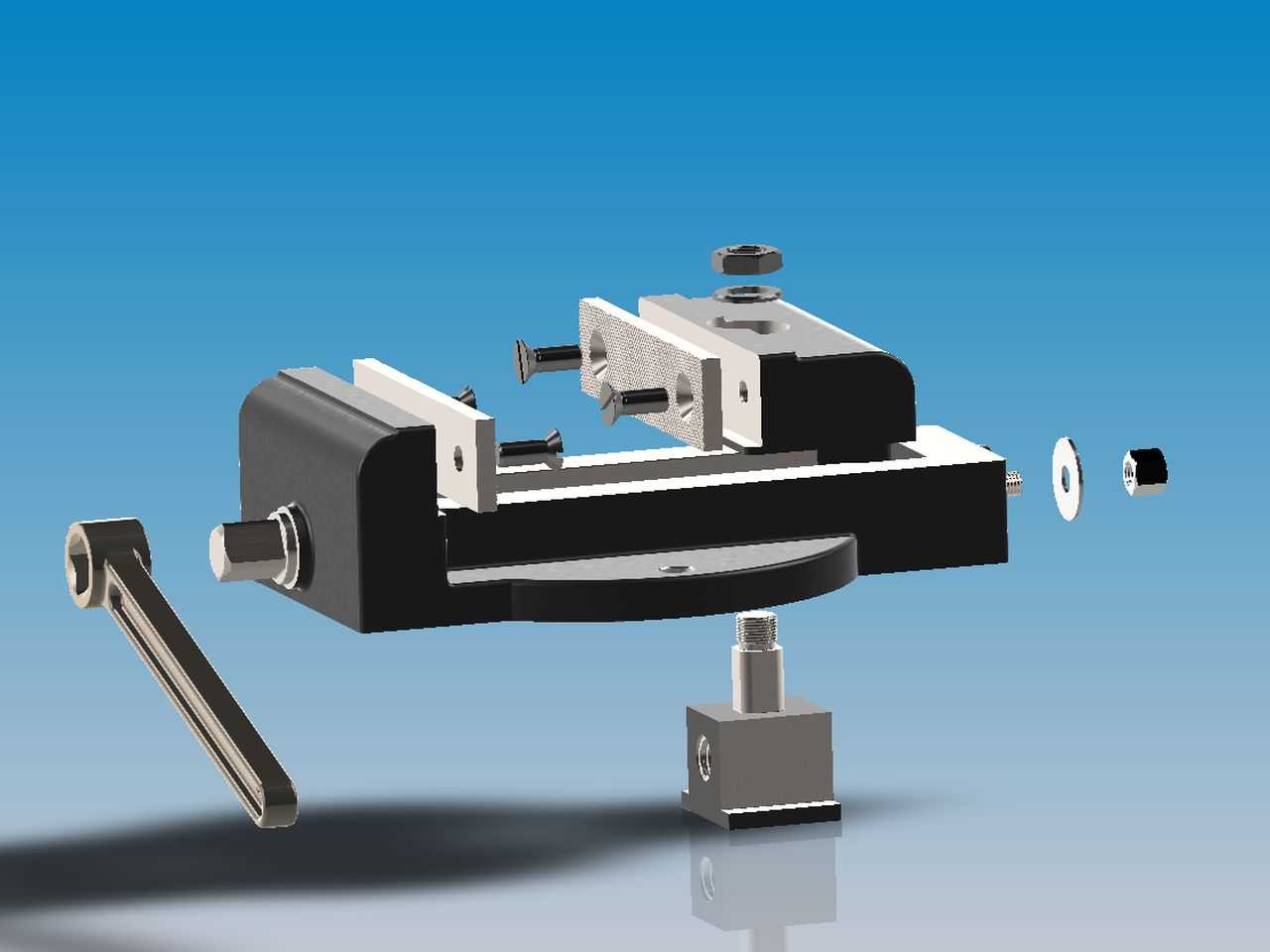

　　这款快动式机用虎钳主要适配铣床、钻床、磨床等常规机加工工位的工件装夹需求，也可单独作为钳工工位的基准装夹载体使用，区别于普通台虎钳的螺纹慢动结构，该款采用快动扳杆配合内部丝杠副的传动方案，能够实现钳口的快速开合调整，在频繁更换不同尺寸工件的加工场景下，可大幅减少装夹辅助耗时。从结构设计逻辑来看，整体采用分体式模块化布局，底部为带定位安装孔的回转底座，可通过T型螺栓与机床工作台面完成刚性固定，底座自带回转刻度盘，支持钳身整体在水平方向0-360度范围内的角度调整，满足斜面、斜孔类加工工序的装夹角度要求，调整到位后通过两侧锁紧螺栓完成刚性锁止，避免加工过程中出现角度偏移。钳身主体采用高刚性铸铁材质一体铸造成型，

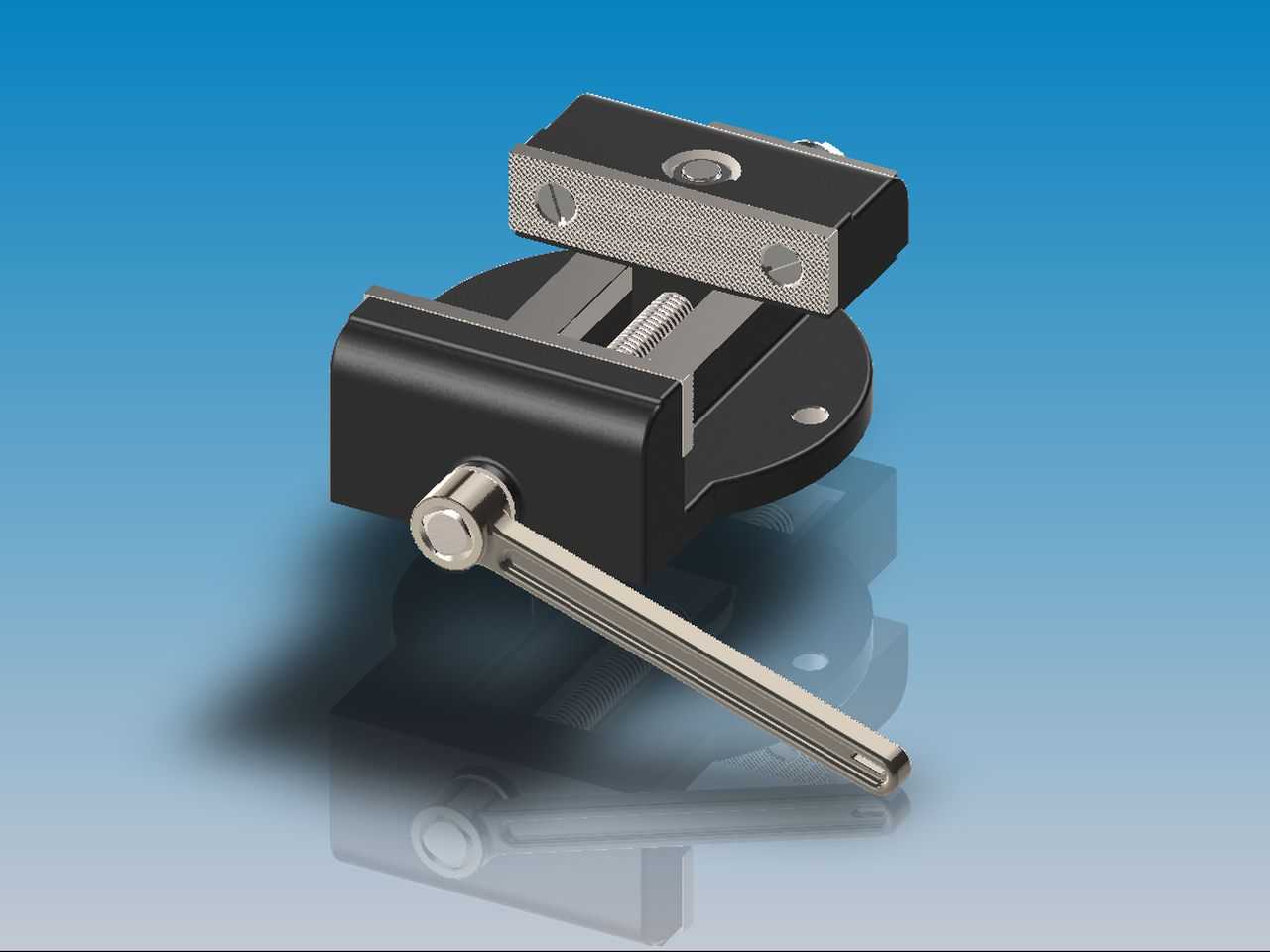

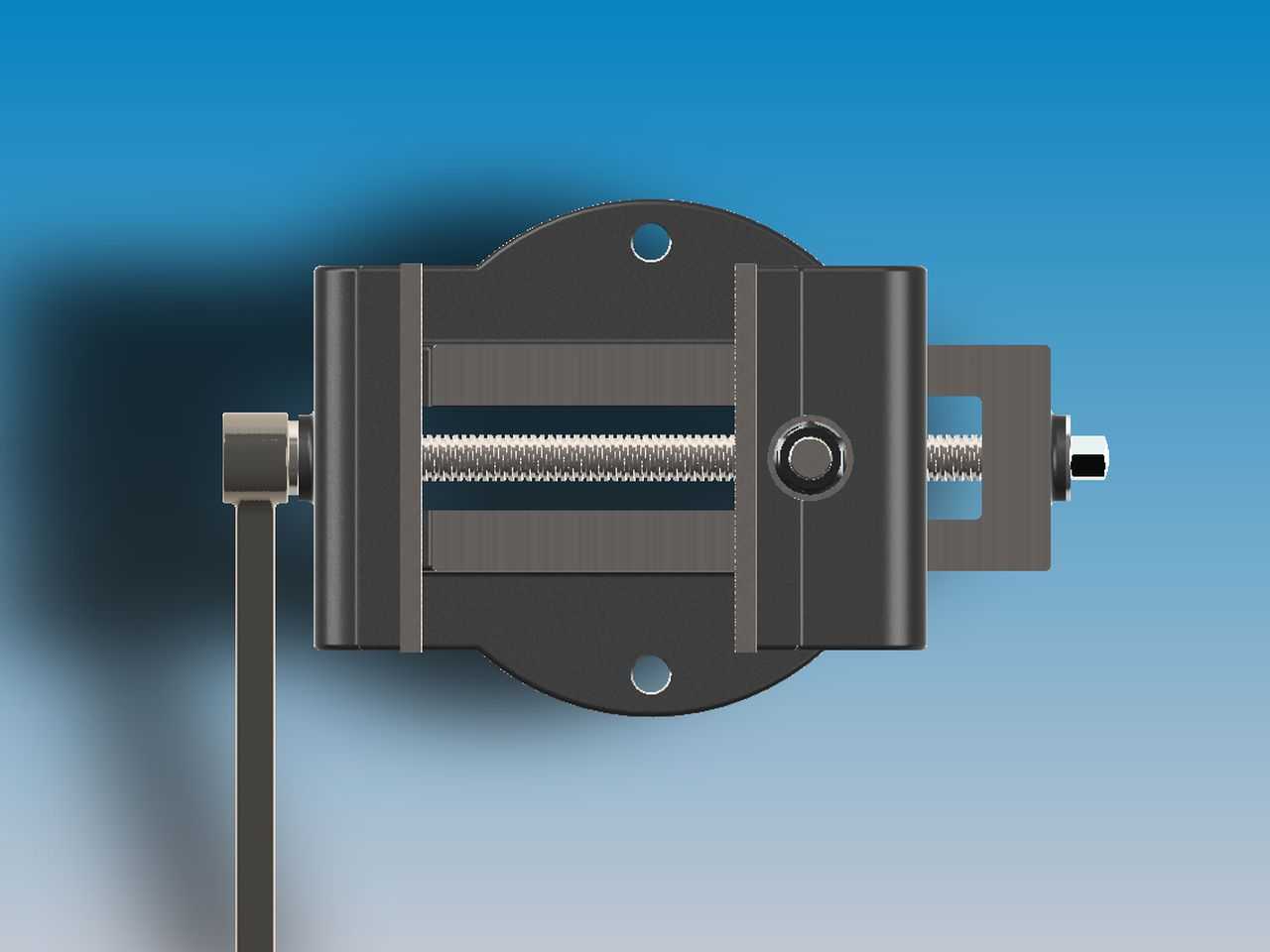

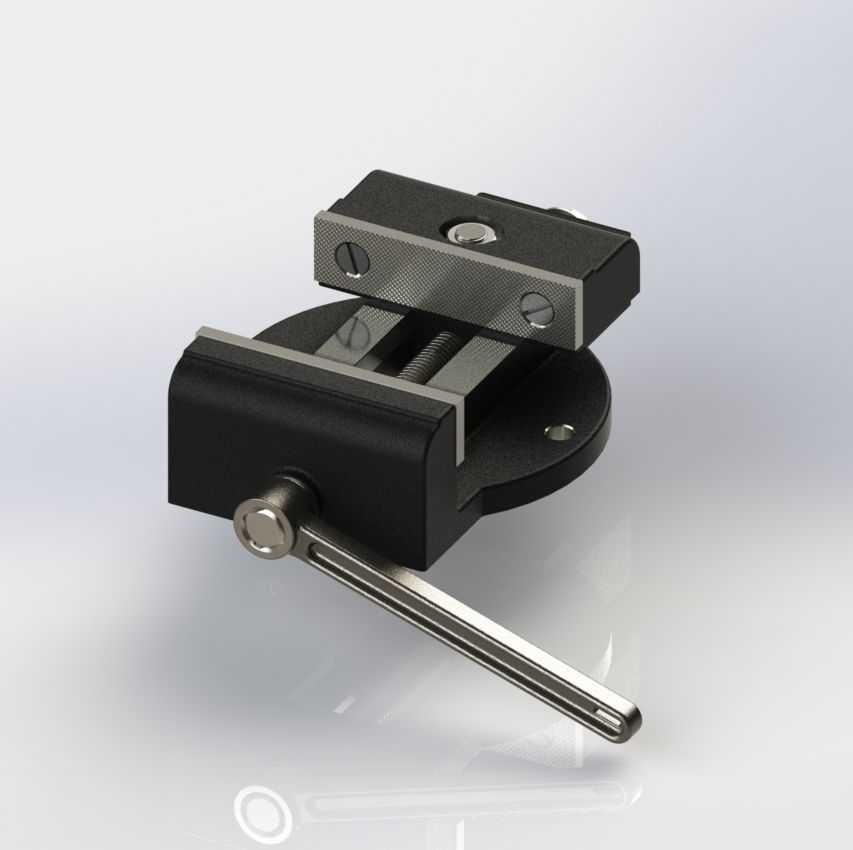

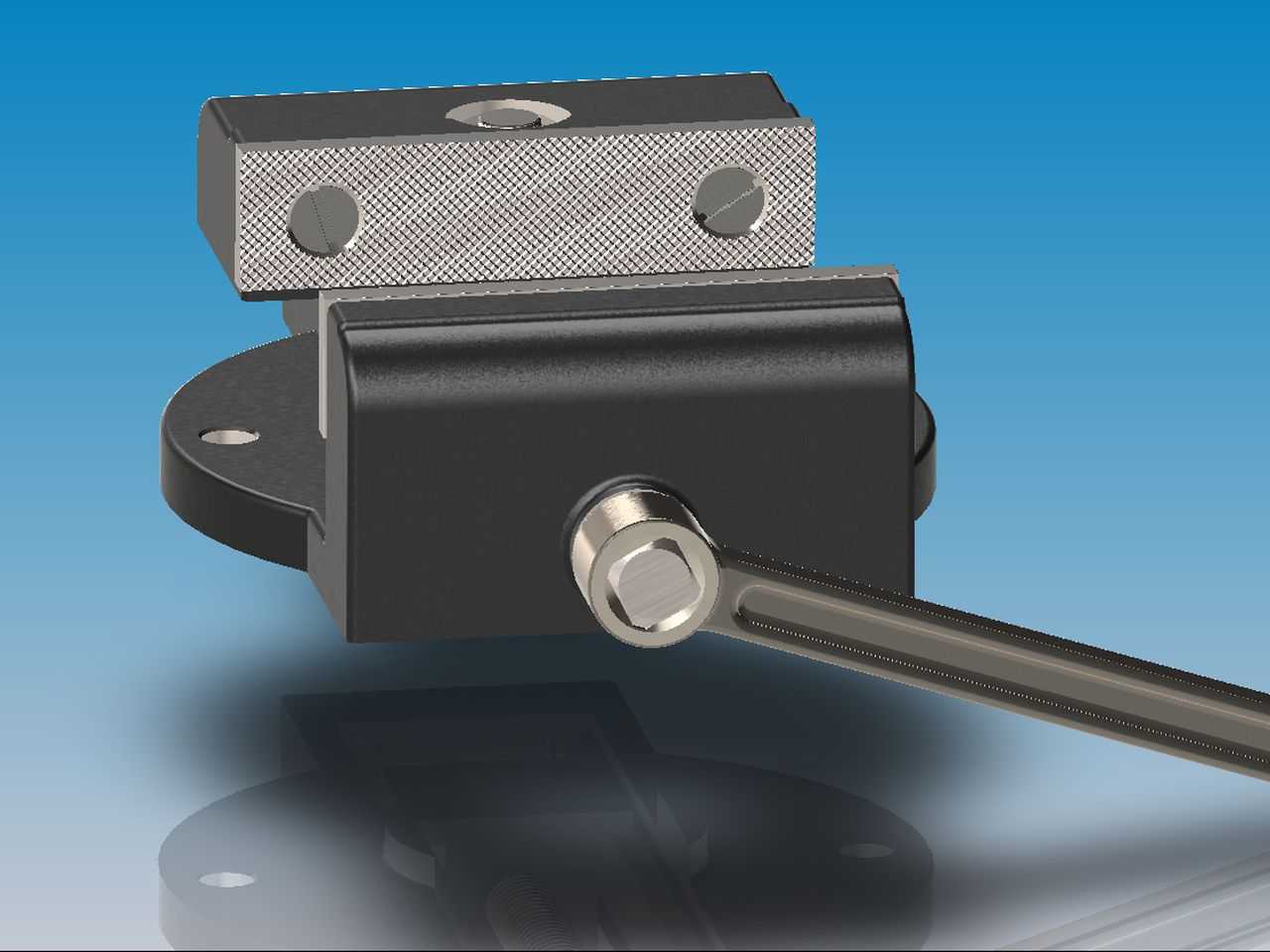

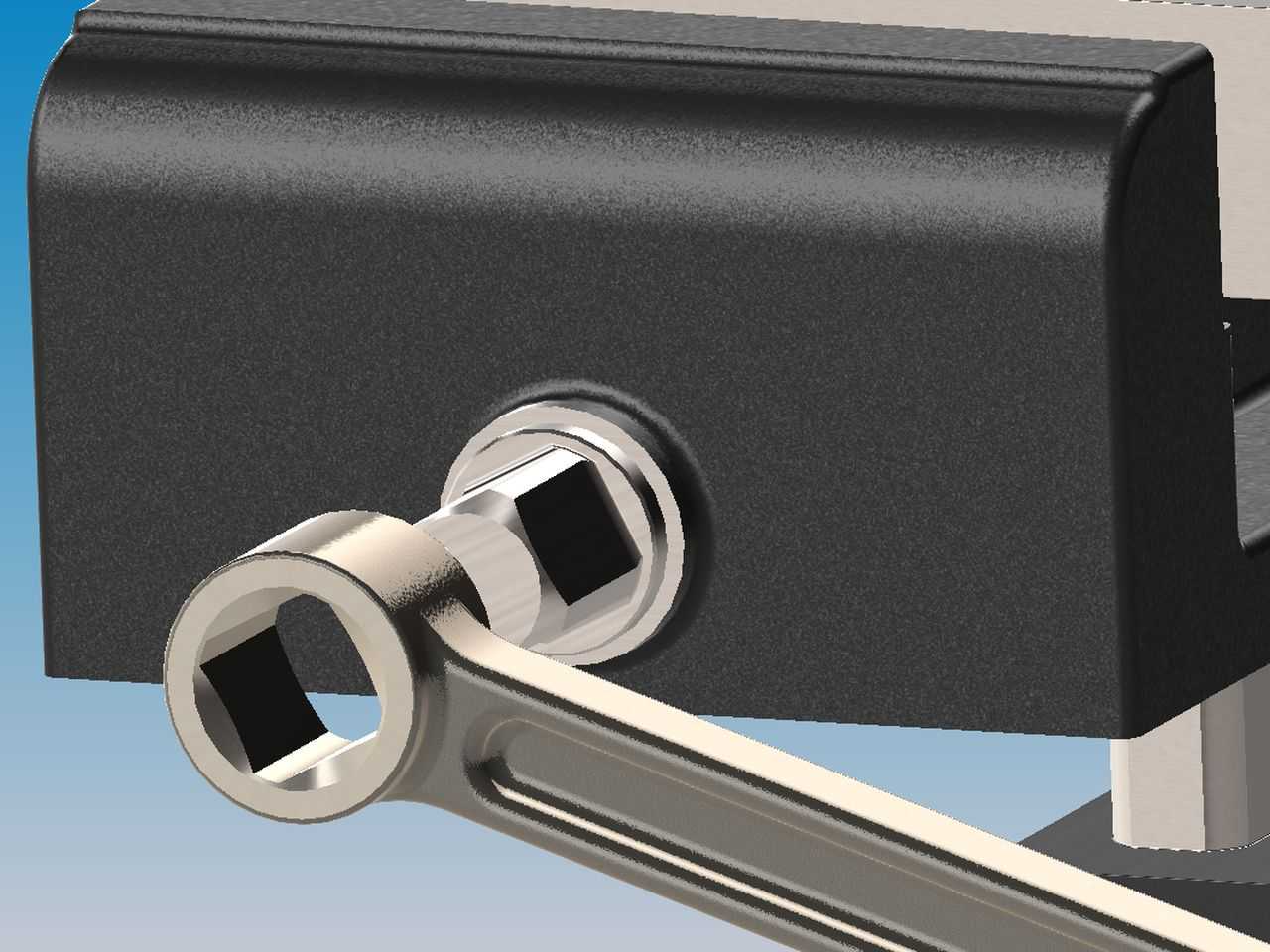

　　导轨面经磨削加工保证平直度，活动钳身与固定钳身的配合间隙可通过侧部调整螺钉进行微调，长期使用出现磨损后可通过间隙补偿维持装夹精度，避免钳口上翘导致的工件装夹变形问题。钳口部位采用可更换式硬质合金钳口板，表面加工有交叉网纹以增大装夹摩擦力，夹持毛坯件时可有效防止工件受力打滑，针对精加工工件的装夹需求，也可更换为软质钳口板，避免夹伤工件已加工表面。传动结构上采用梯形丝杠配合开合螺母的快动方案，扳动侧部快动杆即可脱开开合螺母，直接推拉活动钳身快速靠近或远离工件，接近工件后扳回快动杆锁死开合螺母，再通过手柄转动丝杠即可完成最终夹紧，相比传统全螺纹传动结构，开合行程调整效率提升60%以上。安装边界方面，

　　底座安装孔位间距适配多数中小型机床工作台的T型槽标准间距，整体闭合状态下高度不超过120mm，最大开口行程可达100mm，可覆盖常规小型机械零件的装夹尺寸范围，钳身宽度为80mm，夹持受力均匀分布在钳口接触面上，不会出现局部应力集中导致的工件变形。在实际使用场景中，该款虎钳既可以配合分度头完成等分零件的多工序加工，也可通过角度调整完成斜槽、斜孔的钻铣加工，快动结构尤其适合小批量多品种的加工车间使用，能够有效降低操作人员的装夹劳动强度，同时模块化的可更换钳口、可调整间隙结构，也大幅延长了工装的整体使用寿命，减少了工装维护更换的成本投入。
