工业传动用实体结构斜齿圆柱齿轮

　　这类斜齿圆柱齿轮在工业传动场景中应用覆盖极广，从常规的输送线减速单元、机床主轴进给传动箱，到轻工包装设备的动力分配机构、冶金设备的重载传动段，都能见到这类零件的身影。和直齿圆柱齿轮相比，斜齿轮的轮齿沿螺旋角方向逐步进入啮合，不会出现直齿传动整齿同时撞击啮合的问题，传动过程的平稳性优势明显，尤其适合中高速、有一定冲击载荷的传动工况，运行时的啮合噪音也比同参数直齿轮低不少。

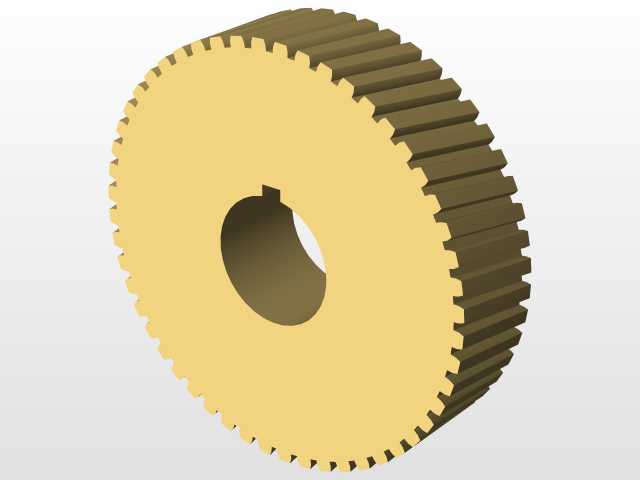

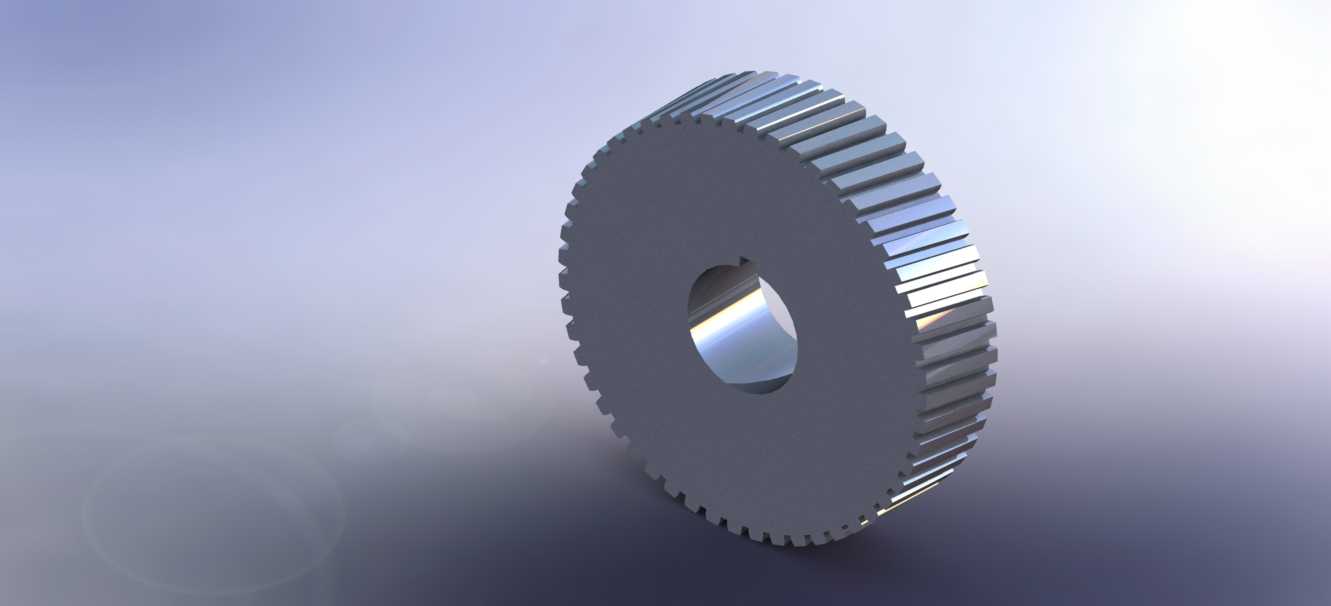

　　从设计逻辑来看，这款斜齿轮采用实体轮辐结构，没有做减重孔或者辐条设计，本身就是为中等载荷、安装空间紧凑的传动场景适配的。实体结构的轮体刚性更强，在承受交变啮合载荷、短时过载冲击时，轮体的形变量更小，能长期保持齿面啮合精度，不会因为轮辐刚性不足出现齿向偏载，导致局部齿面异常磨损。中心的安装孔采用光孔设计，适配平键连接的轴系装配，安装时可以通过轴肩和轴端挡圈完成轴向定位，不需要额外设计复杂的轴向固定结构，装配工序更简单，日常维护拆卸也更方便。

　　设计这类斜齿轮时，首先要匹配安装边界确定中心孔直径、齿顶圆直径和轮体总厚度，确保装入传动箱后不会和相邻的轴系零件、箱体内壁发生运动干涉。轮齿的螺旋角选取通常会结合传动比、轴向承载能力做平衡，螺旋角过大时会产生过大的轴向分力，对支撑轴承的轴向承载要求更高，螺旋角过小则无法发挥斜齿轮平稳传动的优势，常规工业传动场景下的螺旋角多选取8到15度区间，兼顾传动平稳性和轴承载荷控制。齿宽的设计也要匹配啮合齿轮的齿宽参数，通常小齿轮齿宽会比大齿轮宽5到10毫米，避免装配时的轴向错位导致有效啮合齿宽不足，影响承载能力。

　　实际应用中，这类实体结构斜齿轮的齿面多会根据载荷等级做调质或者表面淬火处理，提升齿面的接触疲劳强度，避免长期运行出现点蚀、胶合失效。轮齿的渐开线齿形加工完成后，通常会做齿向修形，抵消装配误差和受载变形带来的齿向载荷分布不均问题，进一步提升传动稳定性和零件使用寿命。在选型替换时，除了核对模数、齿数、螺旋角、压力角这些核心啮合参数，还要确认中心安装孔尺寸、键槽规格、齿顶圆和轮体厚度的安装边界，避免出现装配后啮合间隙异常、和周边零件干涉的问题。这类斜齿轮的传动效率能保持在98%左右，在闭式润滑良好的传动箱中，长期运行的可靠性远高于同规格直齿传动件，是中等功率传动场景中应用非常普遍的基础传动零件。
