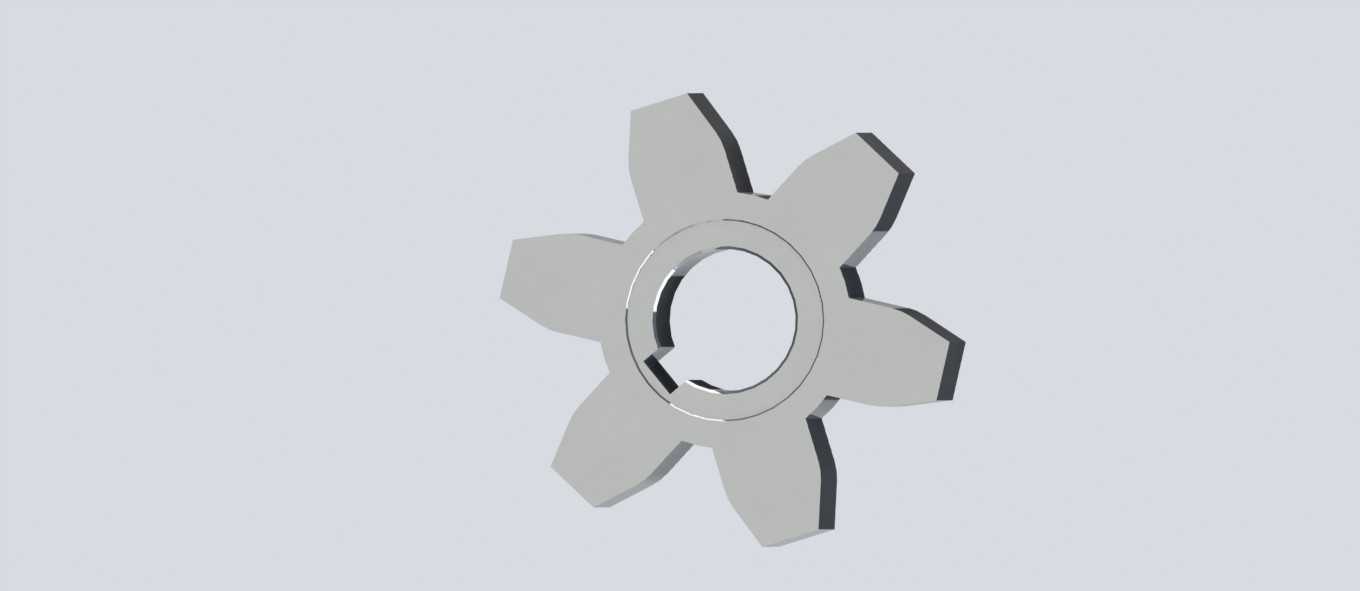

六齿花键式排挡传动棘轮结构

　　这类六齿外廓带内花键的棘轮结构，最常见的应用场景是手动变速器的排挡定位机构，也会用在需要单向间歇传动、档位锁止的小型工装进给结构里。实际装车使用时，该零件会套在换挡拨叉轴的对应花键段上，外周的六个齿形凸台会和换挡机构里的定位钢球、锁止棘爪配合，实现换挡过程的档位吸入感与到位锁止，避免车辆行驶过程中出现跳挡、脱挡的故障。从设计思路来看，外周六个齿的齿形轮廓做了对称式的圆弧过渡处理，齿侧的倾斜角度经过匹配计算，既保证换挡时钢球能顺利滑过齿顶完成档位切换，又能在档位挂入后让钢球卡入齿根位置提供足够的锁止力矩，不会因为传动系统的振动自行脱出。内孔的花键结构采用了标准的矩形花键切口设计，和拨叉轴装配时可以实现周向完全固定，不会出现相对转动，

　　同时花键的切口位置做了微小的倒角处理，装配时可以顺利导入轴段，不会出现卡滞、刮伤配合面的问题。从安装边界来看，该零件的整体厚度较薄，属于扁平类传动零件，外周齿顶圆的直径和内孔直径的比例控制在3:1左右，装配时不需要额外预留过大的径向空间，适配多数手动变速器换挡机构的紧凑安装腔室，轴向定位依靠轴上的卡簧槽完成固定，装配后轴向窜动量控制在0.1mm以内，避免换挡过程中出现旷量。实际建模过程中，齿形的轮廓曲线需要和配套的锁止钢球半径做匹配验证，齿根的圆弧半径要略大于钢球半径，保证锁止时钢球和齿根的接触面积足够，不会出现应力集中导致的齿面磨损过快问题，零件的两个端面都做了平面度要求，装配后和相邻垫片、拨叉的端面贴合度要达到85%以上，

　　避免长期使用后出现端面偏磨。这类零件的材质一般选用中碳钢经表面淬火处理，齿面硬度达到HRC45-50即可满足长期换挡的耐磨需求，不需要过高的硬度导致齿部脆裂，建模时的拔模斜度控制在1度以内，适合冲压或者粉末冶金工艺批量生产，生产效率高且尺寸一致性好，能满足汽车零部件批量装配的公差要求。
