铰接式连接吊耳机械结构设计

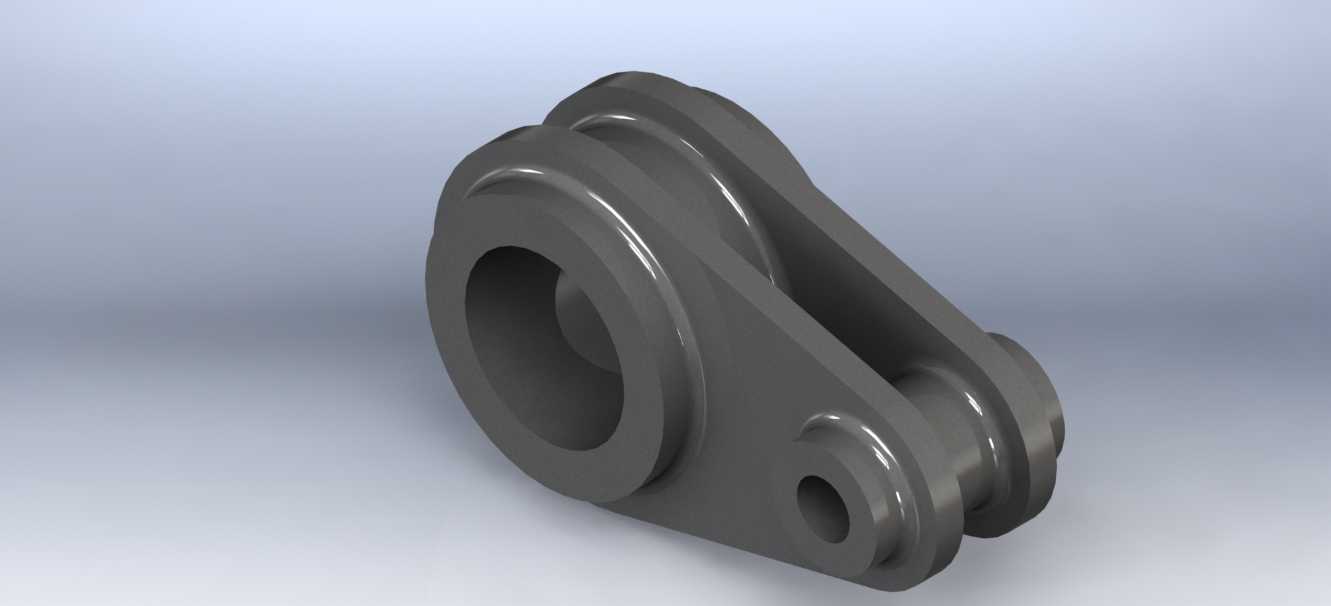

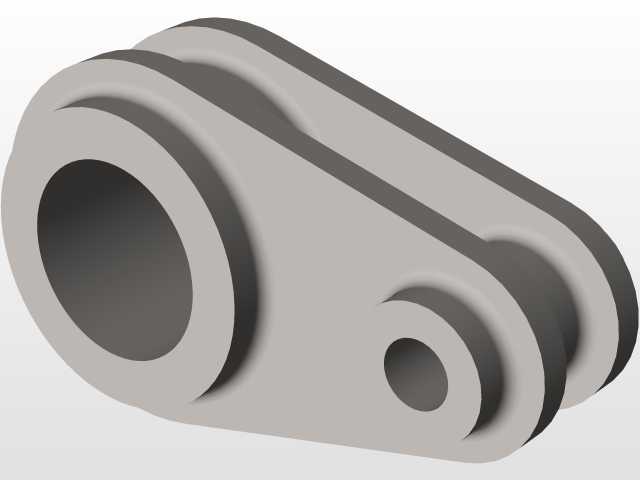

　　该铰接式连接部件多用于工程机械、起重设备以及重载输送线的连杆传动系统中，作为力传递的中间铰接节点，承担交变载荷下的转动连接与载荷分流作用，在设备运行过程中可补偿连接端的小幅角度偏移，避免刚性连接带来的应力集中问题。从结构设计来看，主体采用一体化铸钢成型后精加工的工艺路线，大端为带衬套安装位的通孔结构，用于与固定端销轴配合，孔壁预留了足够的壁厚以承受径向载荷，孔端设置的凸台结构可提升孔口的抗挤压强度，同时为衬套压装提供定位基准；小端为双叉耳结构，中间预留的间隙用于匹配活动连杆的端部厚度，叉耳上的同轴通孔用于安装活动端销轴，双叉耳的对称布局可保证受力时两侧载荷均匀分配，避免单侧受力导致的销轴弯曲变形。

　　设计过程中重点考量了安装边界的适配性，大端孔的中心与小端孔的中心距经过严格校核，既保证传动过程中的摆角范围满足设备行程要求，又避免运动过程中与周边结构件发生干涉；部件整体的外形轮廓做了圆弧过渡处理，所有棱边均设置了工艺倒角，既消除了加工后的应力集中隐患，也避免安装过程中锐边划伤操作人员或配套密封件。在实际应用场景中，这类部件常配套自润滑衬套使用，无需频繁加注润滑脂即可满足长期往复摆动的使用需求，大端外侧的环形凸缘可在安装时对轴向位置进行限位，无需额外加装定位套即可限制部件在销轴上的轴向窜动；小端叉耳的外侧平面经过铣削加工，可直接与连杆端面贴合，保证连接后的同轴度精度。结构设计时还对受力薄弱位置做了加强处理，

　　大端与小端的连接臂位置采用了变截面设计，在靠近大端载荷输入的位置适当增加壁厚，向小端延伸过程中逐步平滑过渡，在保证整体结构强度满足动载、静载测试要求的前提下，尽可能控制部件自重，降低传动系统的往复运动惯量。安装时需注意保证两端销轴的平行度误差控制在允许范围内，否则会在运行过程中产生附加弯矩，加速衬套与销轴的磨损，这类结构的设计冗余度经过多轮迭代验证，可在额定载荷下承受百万次以上的往复摆动循环，广泛适配各类需要铰接传动的重载机械工位。
