带方法兰连接端90度直角弯管结构

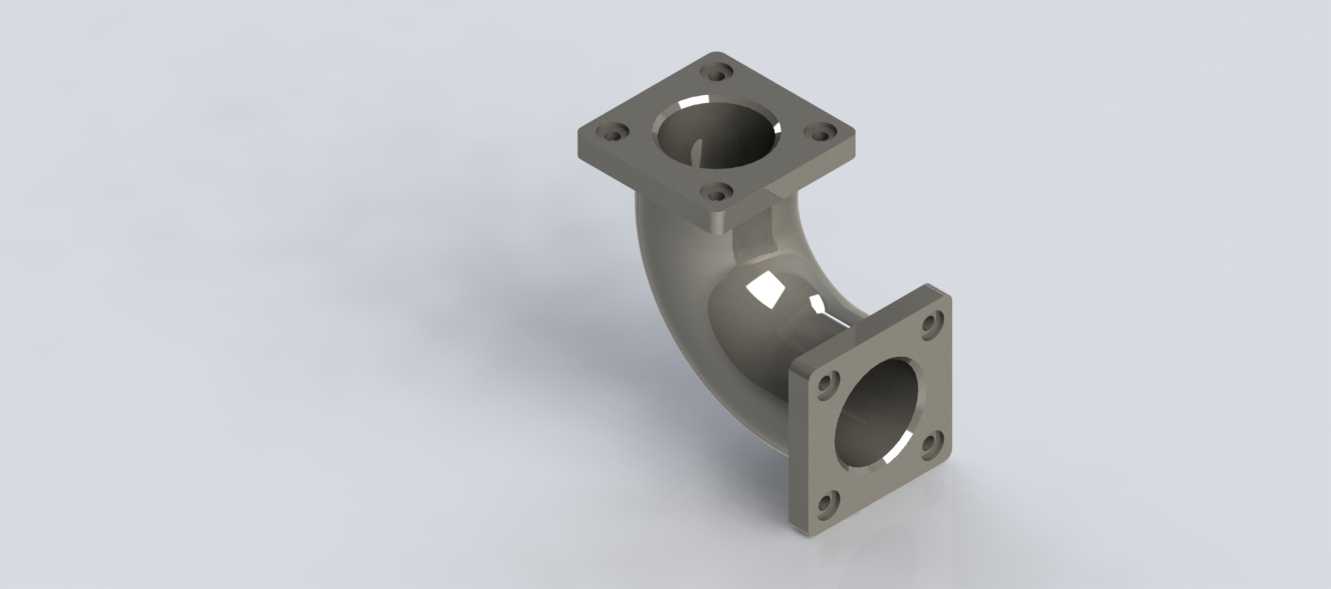

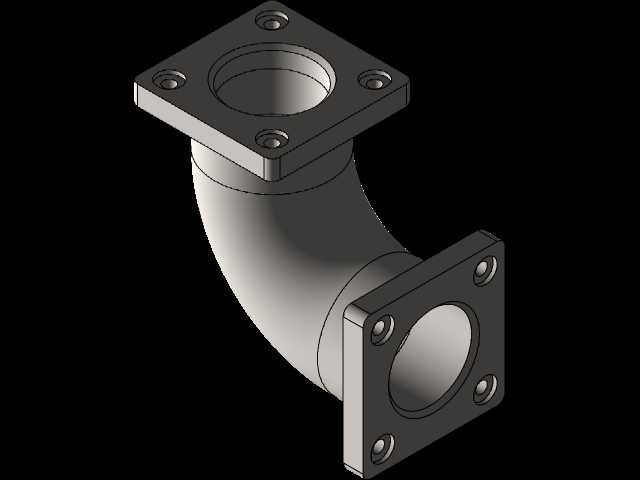

　　这类带方形法兰连接端的90度弯管，常见于工业流体输送系统的管路转向节点，在液压站油路排布、化工介质输送管线、车间压缩空气管路、设备冷却循环水回路中都有大量应用，核心作用是在有限安装空间内完成管路90度方向切换，同时通过法兰结构保证连接位置的密封可靠性与装拆便利性。从结构设计逻辑来看，弯管主体采用等径圆弧过渡流道，内壁做顺滑曲率处理，避免直角转折造成的流体压损骤增，减少介质流经转向位置时的紊流、冲蚀问题，针对含固体颗粒的介质输送场景，这种圆弧流道也能降低颗粒在转角处的沉积概率，延长管路件的使用寿命。两端的方形法兰采用对称螺栓孔布局，四个安装孔沿法兰中心呈90度均匀分布，安装时无需刻意调整法兰周向角度，即可适配不同排布方向的对接管路，

　　降低现场装配的对位难度；法兰端面预留有密封件安装槽位，可适配O型圈、平垫片等多种密封形式，满足不同压力等级的管路密封需求。设计过程中需要重点控制几个安装边界参数：首先是弯管的中心曲率半径，曲率过小会造成流道压损超标，曲率过大则会占用过多安装空间，常规工况下会取流道通径的1.5倍作为中心曲率半径，平衡压损与空间占用的矛盾；其次是两端法兰的端面平行度与位置度公差，法兰端面与弯管轴线的垂直度需要控制在机械加工通用公差范围内，避免安装后出现密封面贴合不严导致的渗漏问题；另外法兰上的螺栓孔中心距需要与对接管路的法兰尺寸完全匹配，保证连接螺栓可以顺利穿入，不会出现强制装配造成的管路附加应力。弯管主体与两端法兰采用一体化结构设计，相比焊接式弯管，

　　不存在焊缝腐蚀、焊缝位置应力集中的问题，在高压输送、腐蚀性介质输送场景下的结构稳定性更优，日常维护时仅需拆卸法兰连接螺栓即可完成更换，无需对整段管路进行切割焊接，大幅降低运维的时间成本。实际选型应用时，需要根据管路的工作压力、介质腐蚀特性匹配对应的材质，常规水气管路可采用普通铸铁或碳钢材质，腐蚀介质场景可选用不锈钢或工程塑料材质，法兰连接的结构形式也让这类弯管可以适配不同管径的管路对接，仅需调整法兰尺寸与流道通径即可覆盖多规格管路的转向需求。
