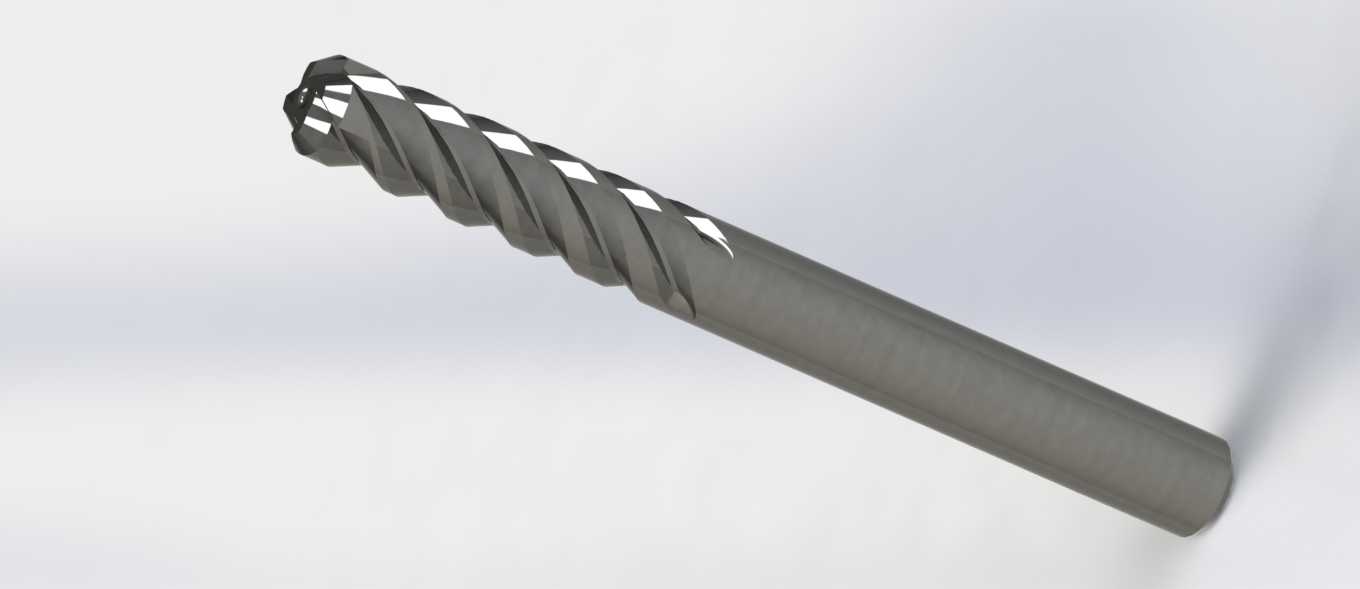

硬质合金螺旋槽切削钻头三维结构

　　这款螺旋槽硬质合金钻头的结构设计，完全围绕金属切削加工的实际工况展开，在各类机加工场景中承担实体材料钻孔工序，适配立式铣床、加工中心、台钻等常见钻孔设备，是机械加工车间孔加工环节消耗量极大的通用切削刀具。从结构细节来看，钻头整体采用直柄装夹结构，柄部外径与工作段保持一致，装夹时可直接适配标准弹簧夹头、钻夹头，无需额外配置变径套，装夹同轴度误差可控制在0.02mm以内，能有效降低高速旋转时的径向跳动量，避免钻孔出现偏斜、孔径超差的问题。切削段的螺旋槽设计经过参数优化，螺旋角选取30度通用加工角度，既保证切屑能够顺着槽道顺畅排出，避免深孔加工时切屑堵塞在孔内刮伤已加工内壁，又能保证刀齿具备足够的结构强度，不会因为槽深过大导致切削刃崩损。

　　钻尖部分采用标准双顶角刃磨结构，横刃经过修磨处理，钻孔切入时的轴向阻力比普通未修磨钻头降低40%左右，定位精度更高，在斜面、曲面工件上钻孔时也不容易出现滑移跑偏的问题。刀体工作段的刃带采用等宽设计，既能在钻孔过程中起到导向支撑作用，保证孔壁的直线度与表面粗糙度，又能减少刃带与孔壁的摩擦面积，降低加工过程中的切削热累积，延长刀具单次修磨后的使用寿命。从安装边界来看，这款钻头的直柄结构对装夹深度有明确要求，装夹时柄部伸入夹头的长度不能小于柄部直径的1.5倍，避免高速切削时出现钻头打滑、飞出的安全隐患；工作时的切削参数需要匹配加工材料特性，加工普通碳钢时的线速度可控制在30-40m/min，进给量根据孔径大小在0.1-0.

　　3mm/r区间调整，加工不锈钢等难加工材料时需要适当降低线速度，配合切削液使用降低刀头温度。在实际生产场景中，这类钻头不仅用于普通碳钢、合金钢零件的钻孔加工，更换对应材质牌号的刀坯后，也可用于铝合金、铜合金等有色金属，甚至部分复合材料的钻孔工序，覆盖模具制造、通用零部件加工、设备维修等多个作业场景。建模过程中完整还原了钻头的螺旋槽扫掠路径、钻尖刃磨角度、刃带宽度等关键结构细节，没有对切削刃的微小倒角、槽底圆角做简化处理，可直接用于刀具装配仿真、加工过程干涉检查、切削运动模拟等场景，也能作为刀具选型时的结构参考，帮助工艺人员直观判断刀具的装夹适配性、排屑性能是否满足当前工序的加工需求。
