工业储水用立式加厚塑料储液罐体结构

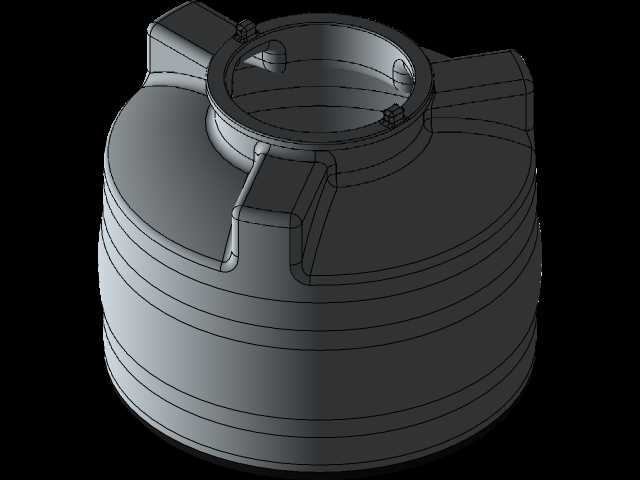

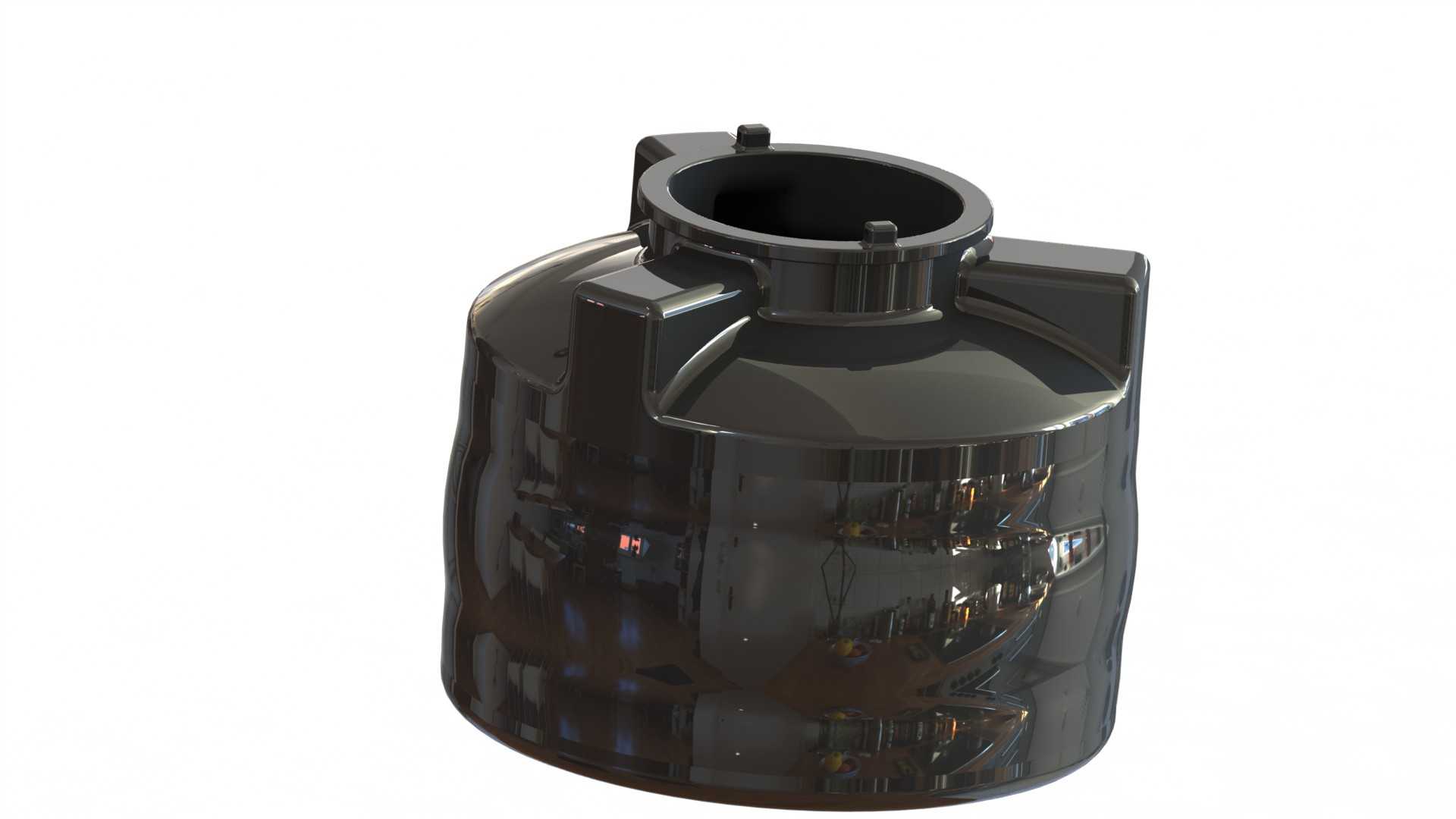

　　这款立式储液罐体的建模过程，首先要匹配现场安装的边界约束，多数中小型工业现场的储水单元预留安装位为1.2米见方的硬化平面，因此罐体底部设计为带微弧过渡的平底结构，无需额外焊接支撑脚架，直接放置于硬化地面即可完成初步定位，降低现场安装的辅件成本。顶部的圆形加注口采用凸台加厚结构，加注口边缘预留了三个均匀分布的卡扣定位槽，可快速匹配快装式密封端盖，避免加注过程中液体飞溅，同时在日常存储时能阻隔外界粉尘、杂物进入罐内，保障存储介质的洁净度。

　　从实际应用场景来看，这类罐体可覆盖多个工业环节的流体存储需求，生产车间的循环冷却水暂存、小型水处理单元的中间储水、化工工段低腐蚀性药剂的中转存储都能适配，甚至部分户外作业场景下的临时生活供水储水也可使用。罐体侧面设计的两个对称凸耳结构，并非装饰性造型，而是为了匹配吊装带的捆绑定位，在罐体转运、高位安装时，吊装带可直接卡入凸耳下方的限位区域，避免吊装过程中罐体滑移脱落，提升转运作业的安全性，同时这两个凸耳也可作为外置液位计、管路接头的安装基座，无需额外在罐体壁面打孔焊接，减少罐体渗漏的风险点。

　　建模时的壁厚设计是核心要点，这类滚塑成型的塑料罐体，整体壁厚控制在8-10mm区间，底部与侧壁的过渡区域做了加厚处理，因为罐体满载时该区域承受的液体静压力最大，加厚处理可避免长期使用出现鼓胀变形。罐体侧壁的微弧收腰造型，一方面是为了提升罐体整体的结构刚性，相比直筒型罐体，带弧度的侧壁能更好地分散内部液体的侧压力，减少满罐状态下的侧壁形变量，另一方面收腰结构也方便人工短距离推移时的施力，在无吊装设备的狭小空间内，作业人员可借助收腰部位发力挪动罐体，调整安装位置。

　　在管路对接的设计上，除了顶部的主加注口，建模时也预留了侧壁下部的排污口、中上部的溢流口定位基准，后续出工程图时可直接在对应位置标注接口尺寸，匹配常用的PPR管路、PVC管路的快装接头，无需二次改模。罐体内部做了光滑圆弧过渡，没有直角死角，在排空罐体内部液体时不会残留积液，减少介质残留带来的变质、结垢问题，日常清洗也可直接用高压水枪冲洗内壁，清洁效率更高。考虑到户外使用的场景，建模时顶部加注口的凸台高度高出罐体顶面50mm，即使遇到暴雨天气，地面积水也不会顺着加注口边缘倒灌进罐内，适配更多复杂的使用环境。
