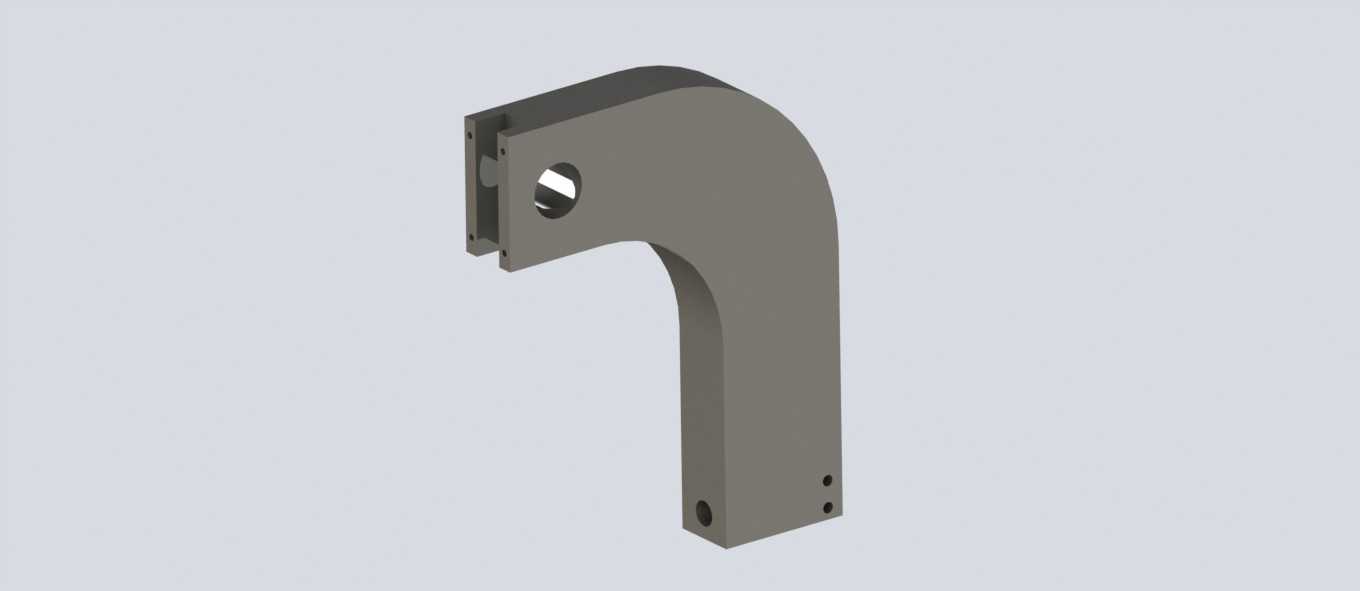

该弯臂式支撑机架多用于中小型工业加工设备的悬臂承载场景,常见于立式检测工位、小型装配专机、轻型加工辅机的主体支撑结构,作为设备核心受力基座,承担上部功能模组的全部静载荷与作业过程中的动载荷,同时为周边管线排布、附属零部件安装提供固定点位。从结构设计逻辑来看,整体采用一体化弯臂构型,上部为带侧向安装槽的块状连接端,槽体两侧预留同轴通孔,用于铰接或栓接上部的功能执行组件,通孔的同轴度公差控制在0.02mm以内,保证上部组件转动或固定时的对位精度,避免安装后出现卡滞、偏载问题。臂身采用大圆弧过渡的变截面设计,从上部连接端向下逐步收窄后延伸为竖直支撑段,圆弧过渡区域做了等壁厚处理,既规避直角连接处的应力集中问题,也减少了不必要的材料冗余,
在保证整体结构刚度的前提下控制构件自重,降低下部安装基面的承载负荷。竖直支撑段的底部端面设置两个对称分布的沉头安装孔,侧面预留一个径向定位孔,安装时可通过底部螺栓将机架整体固定在设备台面板或基座框架上,侧面定位孔可打入定位销,抵消作业过程中产生的侧向扭转力,避免长期受载后机架出现偏移。构件整体采用铸铁材质的设计思路,壁厚均匀性控制在±0.5mm范围内,适配铸造后一次加工成型的工艺路线,减少后续机加工的工序量。上部安装槽的开口宽度根据常规功能模组的连接法兰尺寸设计,预留0.1-0.2mm的装配间隙,方便安装时的对位调整,槽底平面的平面度公差满足连接面的贴合要求,避免连接后出现应力集中导致的构件变形。臂身的弯曲曲率经过受力仿真校核,
在承受额定上部载荷时,臂端的最大挠度控制在0.05mm以内,满足多数轻型工业设备的支撑精度要求,不会因臂身变形影响上部组件的作业精度。竖直段的长度根据常规设备的操作高度设计,保证上部功能组件的作业面处于符合人体工程学的操作区间,同时竖直段侧面预留的小孔可用于安装走线卡扣、限位挡块等附属零件,无需额外在臂身上焊接或打孔,破坏构件整体的受力结构。该机架的安装边界清晰,底部固定区域的尺寸适配多数标准规格的设备安装台面,不需要对现有设备基座做大规模改造即可完成装配,上部连接端的接口尺寸也匹配市面上多数轻型功能模组的安装标准,具备较好的通用适配性,可直接用于同类结构设备的改型设计参考,减少重复建模的工作量。
