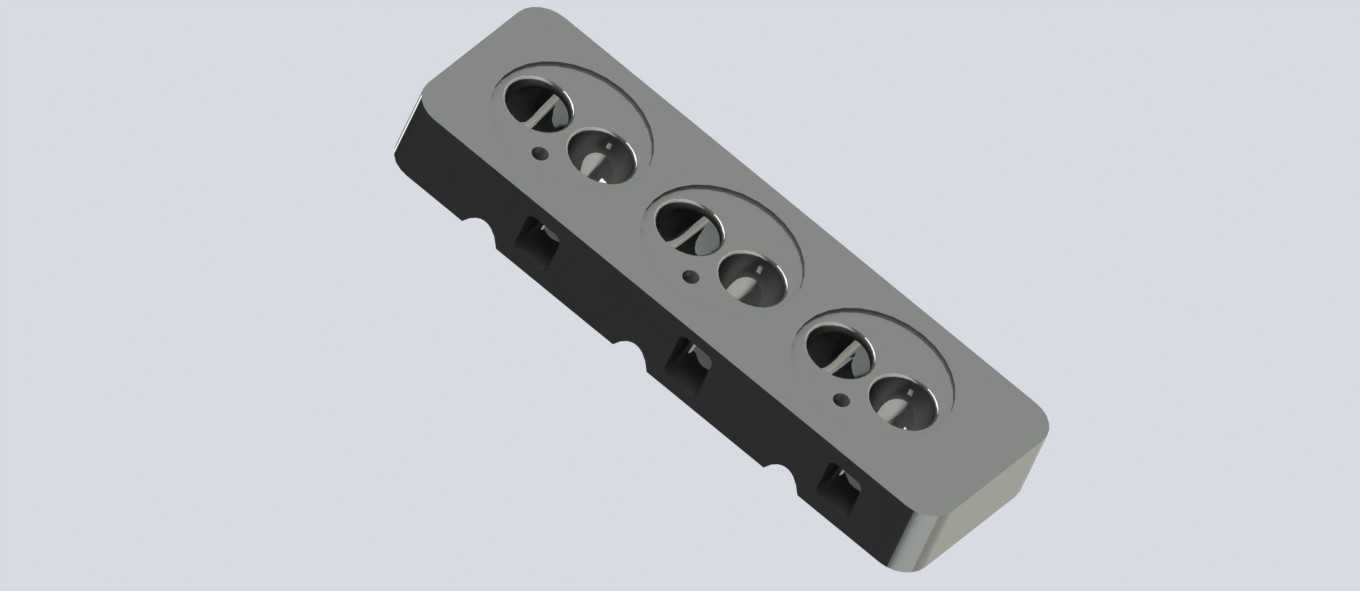

三缸内燃机气缸盖结构三维设计

　　气缸盖是内燃机动力总成中承担核心功能的关键部件，其结构设计直接决定发动机的燃烧效率、密封可靠性与整机运行寿命。该款气缸盖适配三缸往复式内燃机，在整机布局中安装于气缸体上方，通过缸盖螺栓与缸体、气缸垫紧密压合，共同围出封闭的燃烧室空间，同时集成进排气道、冷却水道、润滑油道、气门安装座、喷油器安装孔等多组功能结构，是内燃机中结构复杂度最高的零部件之一。

　　从实际应用场景来看，这类三缸结构的气缸盖多用于小排量乘用车动力单元、小型通用发电机组、农用微耕动力设备等场景，这类应用场景普遍要求动力单元结构紧凑、重量轻、热效率表现稳定，因此缸盖的结构设计需要在有限的安装边界内，平衡多组功能通道的布局合理性。该缸盖采用分体式功能区布局，上部为进排气道与气门安装区域，三个独立的燃烧室凹坑对应三个气缸的工作腔，每个燃烧室区域配套设置进气门与排气门的安装座孔，座孔周边预留精加工余量，保证气门落座后的密封锥面贴合度满足高压燃气的密封要求，避免工作过程中出现燃气泄漏导致的缸压不足问题。

　　设计过程中优先考虑了热负荷分布的合理性，缸盖工作时直接接触燃烧室内部最高可达上千摄氏度的高温燃气，同时承受气门开闭的交变冲击载荷、螺栓预紧的静压力、燃气爆发的脉冲压力，因此冷却水道的布局采用环绕式设计，在每个燃烧室周围、气门座之间、喷油器安装孔周边都设置连通的水流通道，保证冷却液能够带走高温区域的多余热量，避免局部热应力集中导致的缸盖开裂、变形问题。润滑油道则与缸体的主油道对应连通，为气门摇臂、凸轮轴等配气机构部件提供压力润滑，减少运动副的磨损。

　　安装边界方面，该缸盖的下平面为精加工密封平面，平面度公差控制在0.05mm以内，保证与气缸垫贴合后能够实现可靠的燃气、冷却液、润滑油三路密封，避免出现三液互窜的故障。缸体连接螺栓孔采用均匀分布的布局，沿缸盖周边与各缸之间的鼻梁区设置，保证螺栓预紧力能够均匀作用在整个密封平面上，避免局部压力不足导致的密封失效。侧面预留的附件安装位可适配进排气歧管、节温器壳体、传感器安装座等外围附件，安装孔位的位置度公差满足装配互换性要求，可直接适配同型号的缸体组件进行整机装配。气道设计上采用了滚流优化的截面形状，能够在进气过程中使进入燃烧室的空气形成规则的滚流运动，提升油气混合的均匀度，帮助改善燃烧过程，降低燃油消耗与污染物排放。
