带双安装孔异形曲面导向滑盖结构

　　这类异形滑盖结构多应用在需要往复滑动导向、同时兼具局部遮挡防护的机械工位中，常见于自动化生产线的工位切换机构、小型设备的滑动防护舱门、工装夹具的导向限位单元中，区别于常规平直滑盖，该结构采用非对称异形曲面设计，能够适配安装空间内存在的弧形避让边界，避免滑动过程中与周边的轴类、凸台类零部件发生运动干涉。从结构功能来看，该滑盖通过两个同轴度经过校准的安装孔与配套的导向销或者滑动轴配合，实现沿固定轨迹的线性滑动，曲面部分一方面承担滑动过程中的侧向限位作用，避免滑动行程中出现偏载卡滞，另一方面边缘的折边结构能够提升零件整体的结构刚度，减少薄板类零件在长期往复滑动中出现的形变翘曲问题。设计阶段首先需要匹配安装位的边界尺寸，

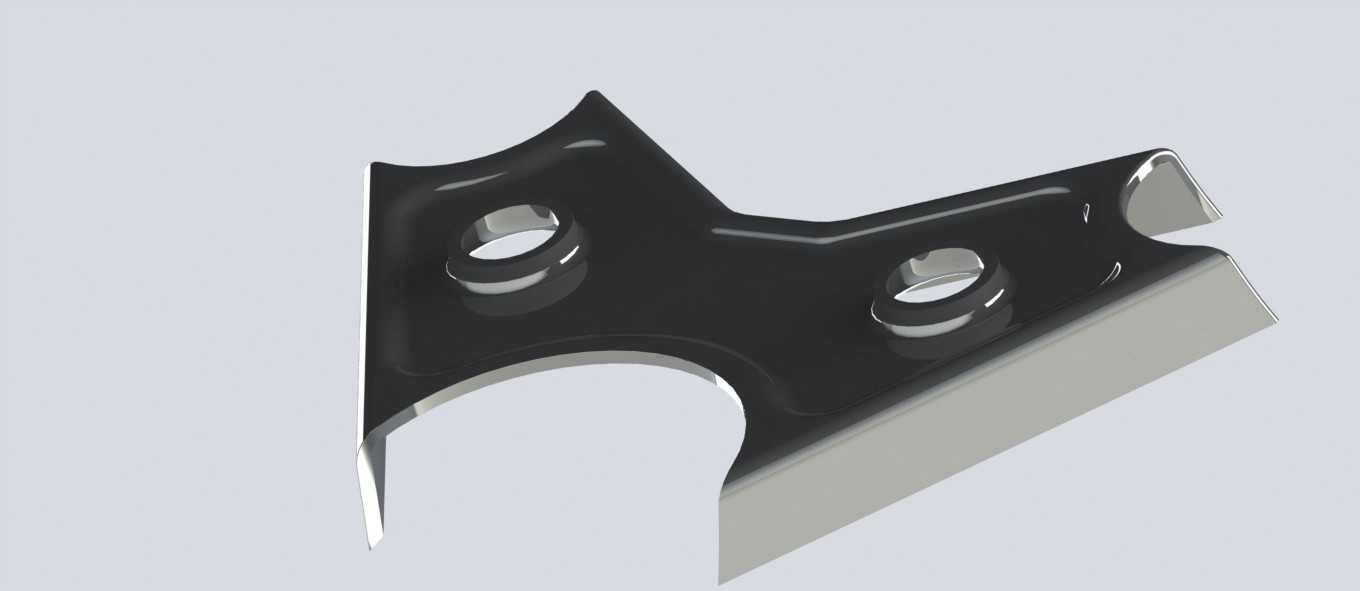

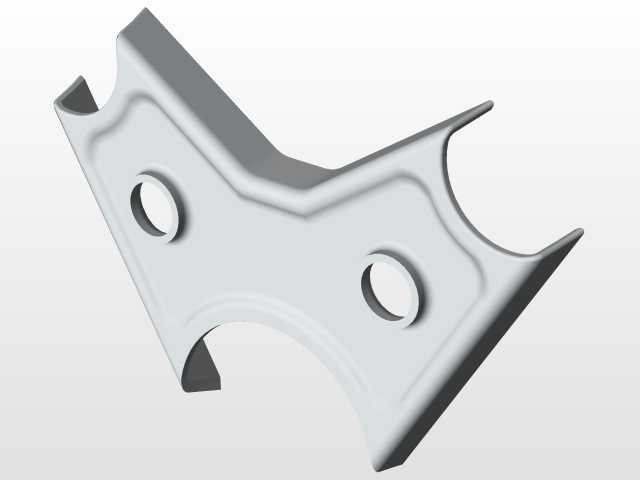

　　确认两个安装孔的中心距公差控制在合理范围，避免装配后出现滑动阻滞，同时需要核算滑动行程范围内的所有运动包络，针对周边存在的凸起结构，在滑盖本体上预留对应的避让缺口，图中结构边缘的异形切口正是为了匹配相邻零部件的轮廓，在滑盖滑动到极限位置时能够完全贴合相邻构件的表面，实现行程末端的硬限位。零件的主体曲面采用变曲率设计，靠近安装孔的位置做了局部沉台强化，提升安装孔位的受力强度，避免长期往复受力后孔位出现磨损扩孔，边缘的折弯边高度经过核算，既能够保证足够的结构强度，又不会占用过多的垂直安装空间，适配紧凑的设备内部布局。实际装配过程中，两个安装孔需要与配套的导向件保持合适的配合间隙，既要保证滑动顺畅无卡滞，又要控制侧向窜动间隙在允许范围内，避免滑盖在滑动过程中出现晃动，影响防护或者导向精度，曲面的过渡位置全部做了圆角处理，避免应力集中导致零件在受冲击载荷时出现开裂，同时也能减少滑动过程中对相邻密封件、线缆等附属部件的剐蹭损伤。
