锥筒式空气过滤元件结构设计

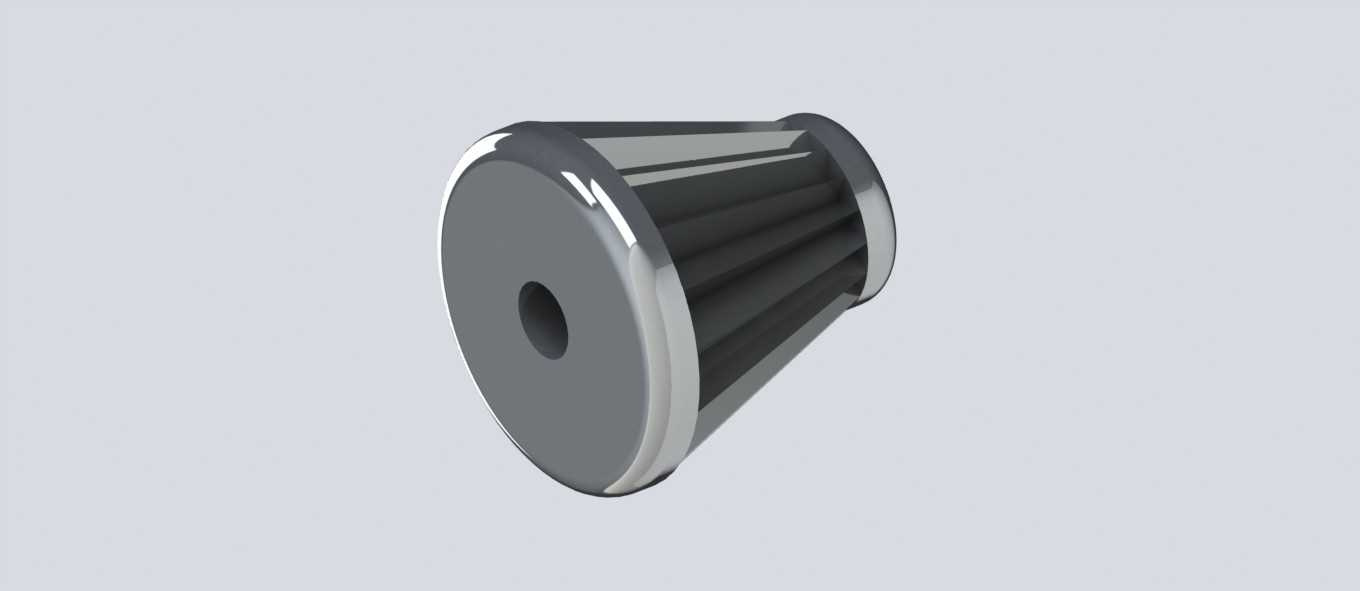

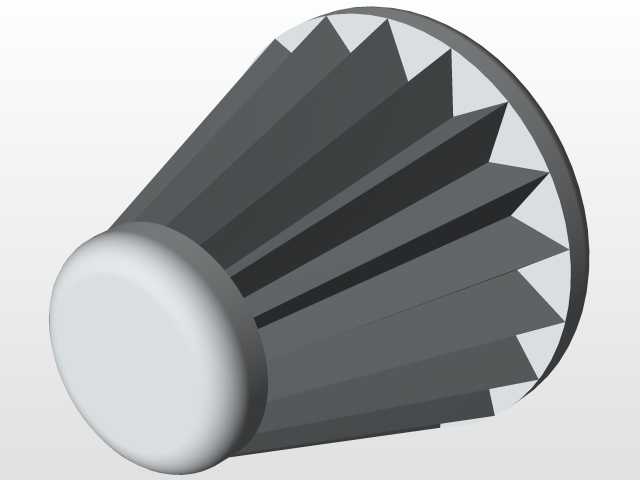

　　这款锥筒形态的空气过滤元件，在气动系统、内燃动力进气回路、工业通风除尘支路中都有广泛适配场景，核心作用是截留进气气流中的固体悬浮杂质，避免硬质颗粒进入下游精密配合副造成磨粒磨损，或是堵塞节流孔、阀口等通径狭小的功能部位。不同于常规平直圆柱滤芯，锥台形的外形设计首先优化了气流进入滤层的流场分布，进气端大口径的结构可以降低入口处的局部气流流速，让大质量颗粒在惯性作用下提前沉降在滤材外表面的预沉积区，减少滤材深层堵塞的概率，延长单次维护的使用周期。从结构细节来看，两端的金属端盖采用卷边压合工艺固定滤材，密封面做了平面度管控，安装时配合对应规格的橡胶密封圈就能实现端面静密封，避免未经过滤的气流从装配缝隙短路进入下游。滤材部分采用褶皱式排布，

　　在有限的锥筒外形空间内最大化拓展了有效过滤面积，相同通流能力下，褶皱结构的滤材比平展滤材的容尘量提升60%以上，同时能将气流穿过滤层的压降控制在合理区间，避免进气阻力过大造成下游设备动力不足。设计过程中需要重点管控的尺寸边界包括两端端盖的配合直径，大端适配设备进气腔的安装卡槽，小端对接出气侧的定位接口，整体锥度的设定需要匹配安装腔的内部空间，保证滤芯装入后周向与腔体内壁保留均匀的过气间隙，避免局部贴壁造成有效过滤面积损失。端盖中心的通孔是过滤后洁净气流的流出通道，孔径尺寸需要匹配出气接头的通径，避免通流截面突变造成额外的压力损失。在实际选型适配时，需要结合安装腔的轴向长度、两端接口的配合公差确认安装兼容性，

　　同时根据应用场景的粉尘浓度调整滤材的过滤精度，高粉尘工况下可以在滤芯外侧额外增加粗滤护网，拦截大尺寸絮状、颗粒状杂质，进一步提升核心滤层的使用寿命。日常维护中只需按照压差提示取出滤芯，采用低压压缩空气从洁净侧反向吹除表面沉积的粉尘即可重复使用，当滤材出现破损、端盖密封面变形时需要及时更换，避免过滤失效造成下游设备故障。
