带转子铁芯结构的传动转轴三维设计

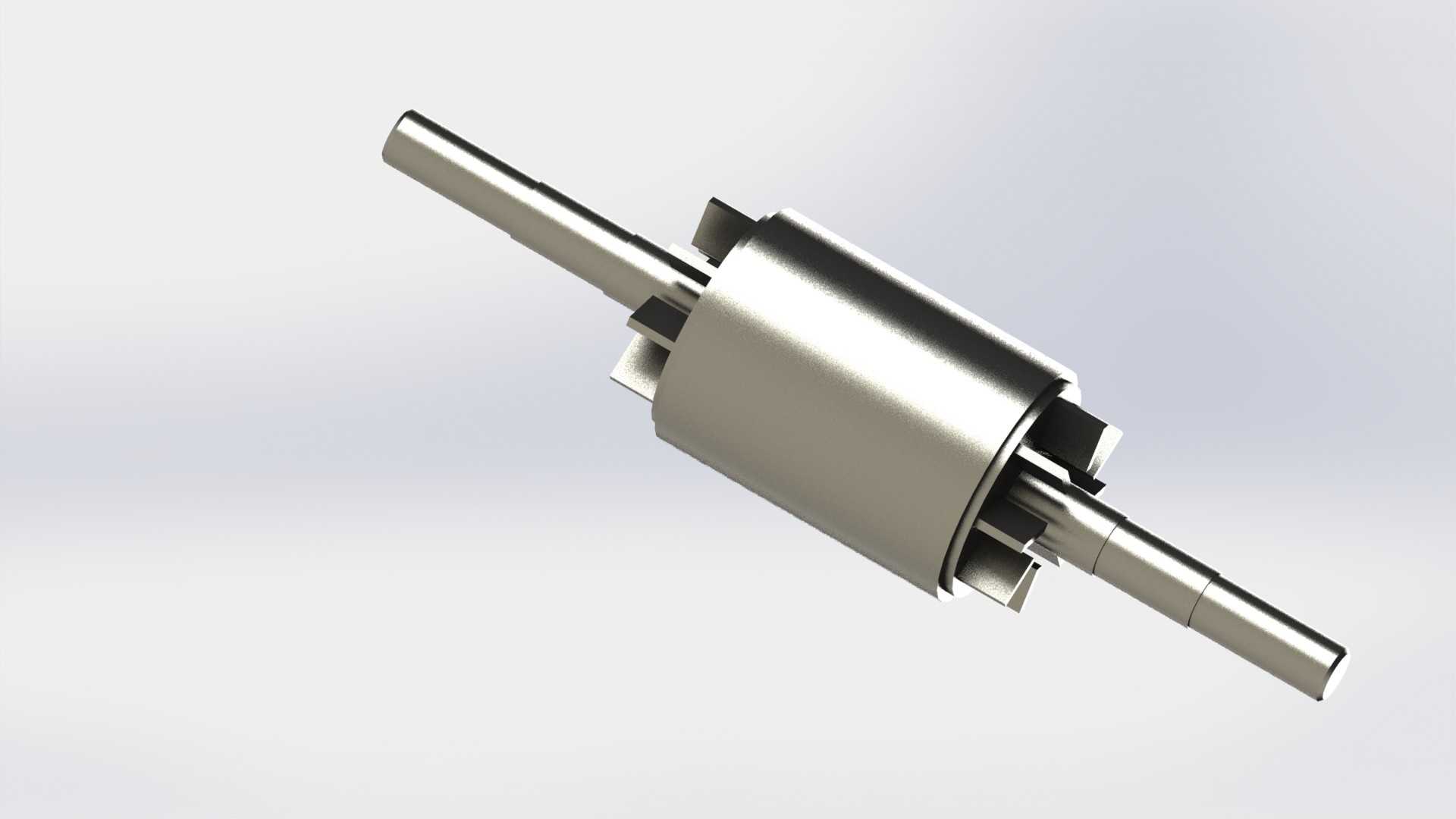

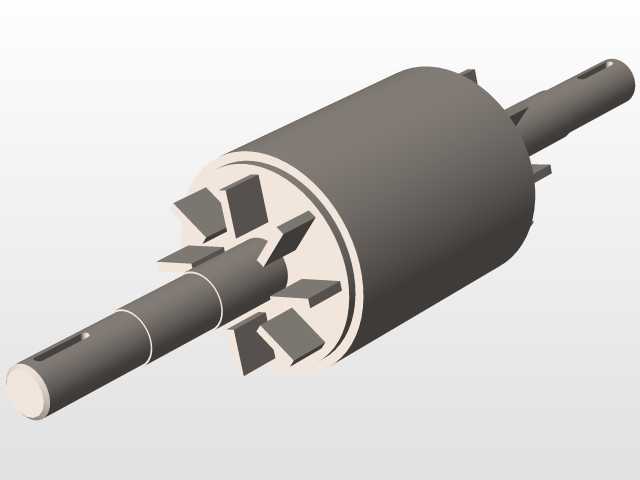

　　这款带中间转子安装位的阶梯轴，是旋转类动力设备里承担扭矩传递与转子支撑的核心零件，日常在小型动力输出单元、精密传动模组、流体驱动部件中都能见到它的应用场景。从结构设计来看，整体采用对称式双出轴阶梯布局，中间大直径圆柱段为转子铁芯的安装配合面，两侧轴径依次递减，分别适配轴承内圈、密封件、外接传动件的安装需求，轴肩位置做了精准的定位高度设计，既可以限制转子铁芯的轴向窜动，又能给轴承内圈提供可靠的安装定位面，避免装配后出现径向跳动超差的问题。

　　设计过程中优先考虑了动平衡适配性，中间转子安装段的圆柱度公差控制在较高精度等级，两侧轴颈的同轴度以中间段为基准做了统一基准约束，确保高速旋转时不会出现偏心振动，降低轴承的额外负载，延长整套旋转组件的使用寿命。轴端没有设计额外的键槽结构，说明这款轴适配的是过盈配合加粘接的转子固定方式，适合小扭矩高转速的使用工况，避免键槽带来的应力集中问题，提升轴的抗疲劳强度。

　　从安装边界来看，两侧伸出轴的长度匹配常规微型轴承座的安装深度，中间转子段的直径与长度适配对应规格的叠片铁芯安装尺寸，装配时可以直接将热套后的转子铁芯压装到中间轴段，靠轴肩完成轴向定位，两侧依次装入轴承、挡圈即可完成转子组件的预装，不需要额外加工复杂的定位结构，降低了加工与装配的工艺难度。实际使用中，这款轴可以直接配套在小型动力单元、微型泵驱动组件、精密旋转工作台的驱动端，承担动力输入输出的扭矩传递，同时为旋转部件提供稳定的旋转支撑，结构上没有冗余设计，所有轴段的直径变化都服务于零件装配与受力需求，轴径过渡位置做了微小的圆角处理，避免热处理和受力时出现应力开裂的问题，完全符合小功率旋转设备的轴类零件设计规范，建模时完整还原了各轴段的尺寸比例、过渡圆角、定位轴肩的细节特征，可直接用于结构校核、装配模拟、工程图导出等设计环节。
