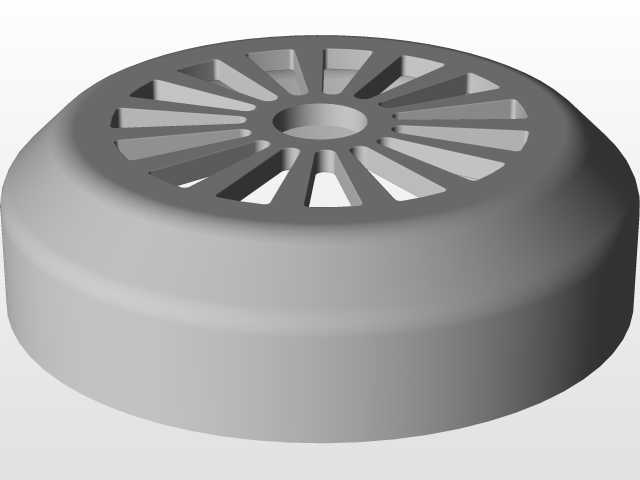

电机散热防护用轮辐式马达罩结构

　　在各类工业驱动设备的配套防护结构设计中，马达罩是直接影响电机运行稳定性与使用寿命的关键外围部件，这类轮辐式结构的罩体，主要适配中功率段的卧式、立式安装电机，覆盖风机配套、小型输送线驱动、机床进给单元驱动等多个常规工业应用场景。从实际使用需求出发，马达罩的核心作用有两点，一是阻隔外部异物侵入电机尾部的散热风叶与绕组端部区域，避免生产现场的金属切屑、粉尘、飞溅液滴直接接触高速运转的风叶造成动平衡失效，或是堆积在绕组表面影响散热效率；二是形成规整的散热风道，让电机自带的冷却风能够沿罩体内部的导流路径顺畅通过，带走电机运行过程中壳体产生的热量，同时轮辐式的镂空结构不会对风路造成过多阻挡，平衡了防护等级与通风散热的双重需求。

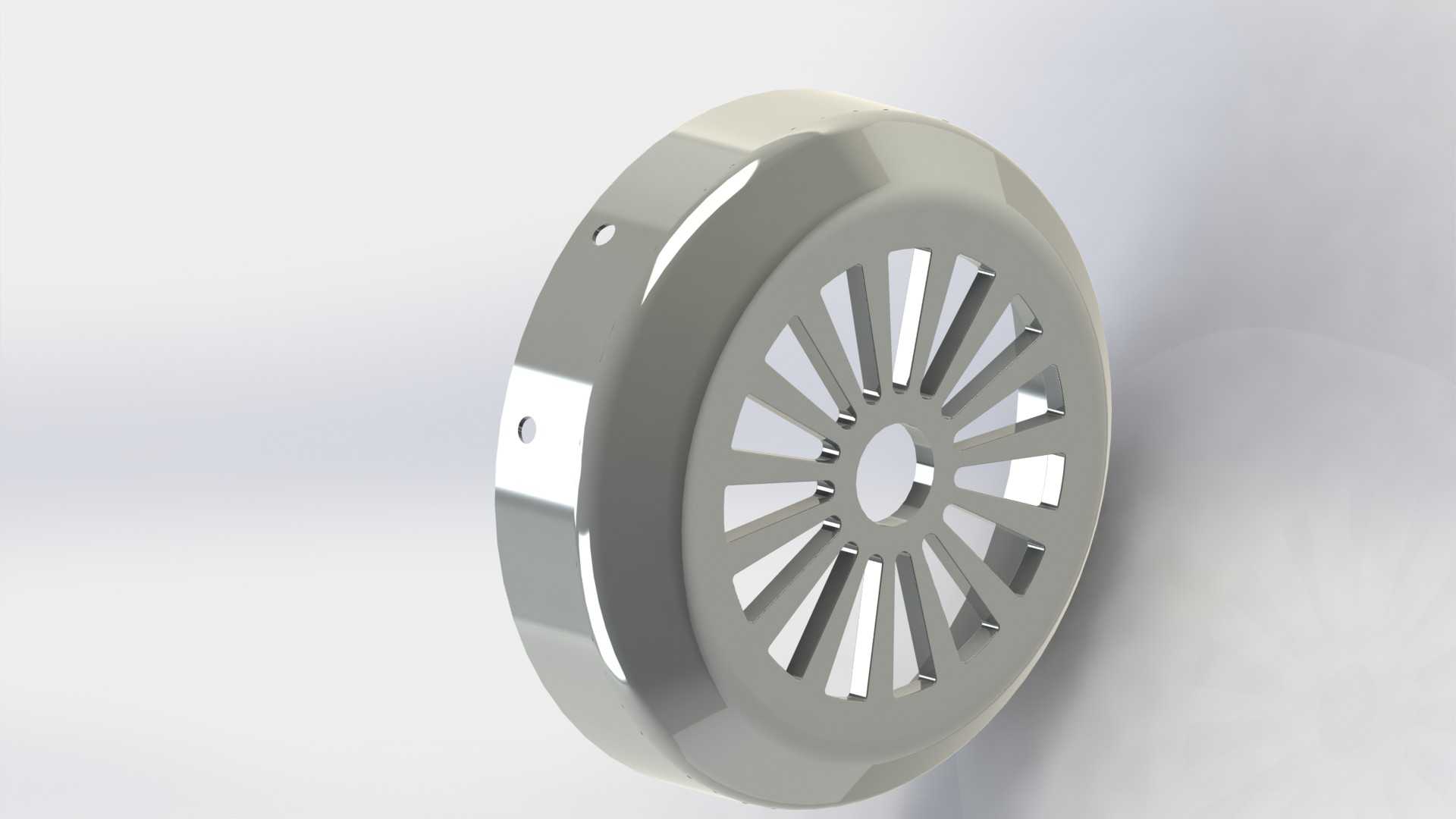

　　设计这类罩体时，首先要匹配对应电机的后端盖安装尺寸，罩体的内圈定位止口需要与电机后端盖的定位凸台形成间隙配合，保证安装后罩体与电机主轴的同轴度，避免罩体与旋转的风叶发生剐蹭；罩体侧壁预留的两个安装孔位，对应电机后端盖上的固定螺孔，采用沉孔设计可以让紧固件安装后不突出罩体外表面，减少现场安装布线时的勾挂风险。轮辐的排布采用等角度均布设计，每根辐条的宽度与辐条间的镂空间隙经过反复校核，既保证罩体整体的结构强度，在受到常规外力碰撞时不会发生变形侵入风叶运转区域，又能让通风有效面积达到罩体迎风面的60%以上，满足电机额定负载下的散热风量要求。罩体的外圈采用翻边结构设计，一方面提升了罩体整体的抗形变能力，减少冲压成型后的回弹变形，另一方面翻边形成的圆滑边缘可以避免安装维护时划伤操作人员。

　　从安装边界来看，这类罩体的轴向突出长度控制在电机后端盖端面以外的合理范围，不会额外增加电机的整体安装长度，适配多数设备的电机安装仓空间，不需要对原有设备的安装结构做额外改动；罩体的表面采用哑光金属处理，不会在生产现场形成强光反射，减少操作人员的视觉干扰。在实际选型匹配时，只需要核对电机后端盖的安装孔距、风叶的最大旋转外径两个核心参数，就可以完成适配替换，不需要对罩体做二次加工，能够直接用于常规系列电机的原厂配套与售后替换场景。
