双法兰卷边式中空连接衬套结构

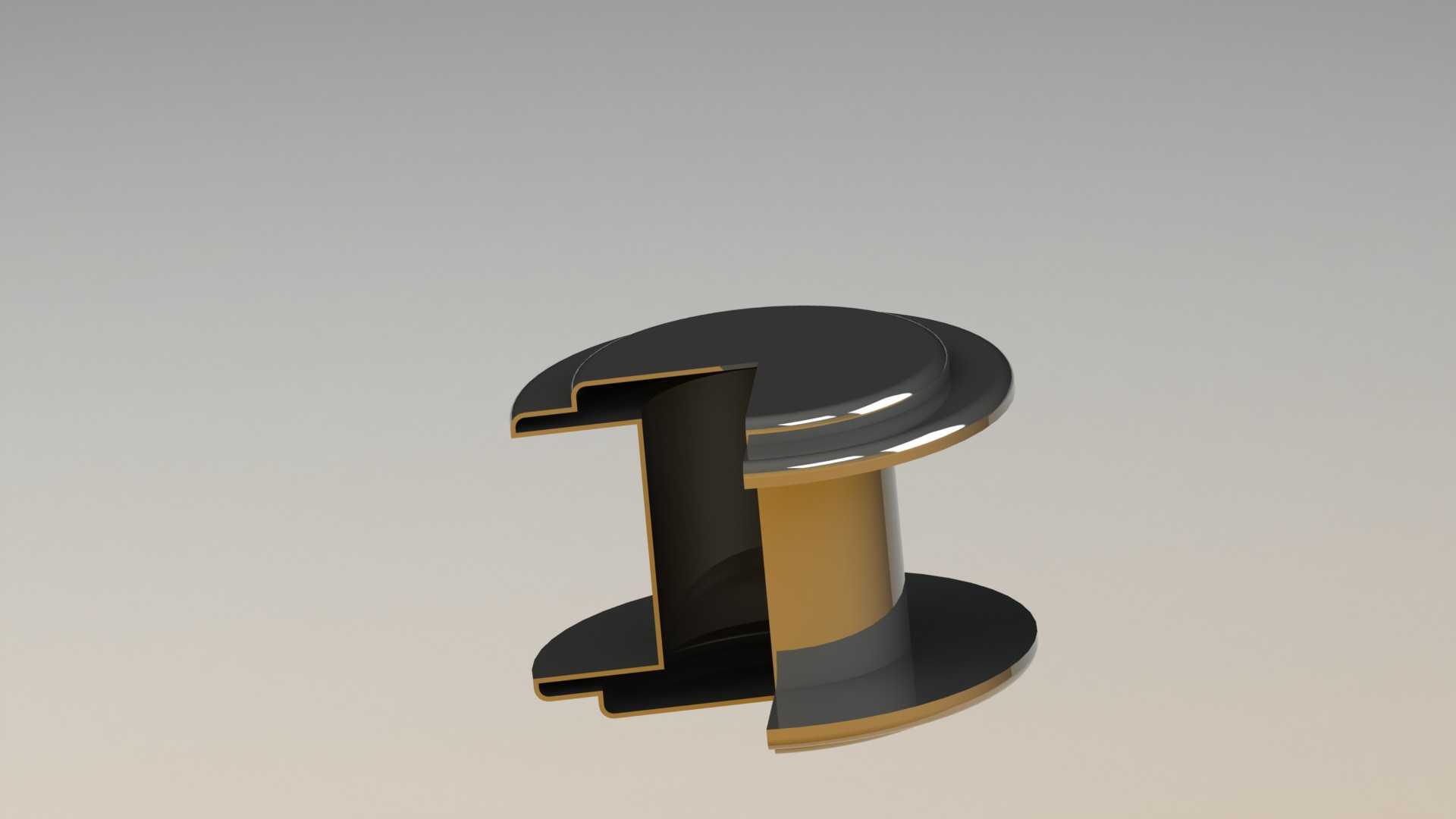

　　该构件属于设备装配环节常用的间隔连接类五金件，整体采用对称双法兰加中空筒体的结构形式，筒体两端的法兰盘做了圆弧过渡卷边处理，能在安装完成后避免锐边划伤配套的板材或软质密封层。从实际应用场景来看，这类构件常被用在电控柜门板铰接位、薄金属板设备的走线过孔防护、小型箱体的层板间隔支撑位置，也可作为线束穿过金属板时的绝缘衬套基座，搭配橡胶护套使用时能隔绝板材锐边对线束外皮的磨损。

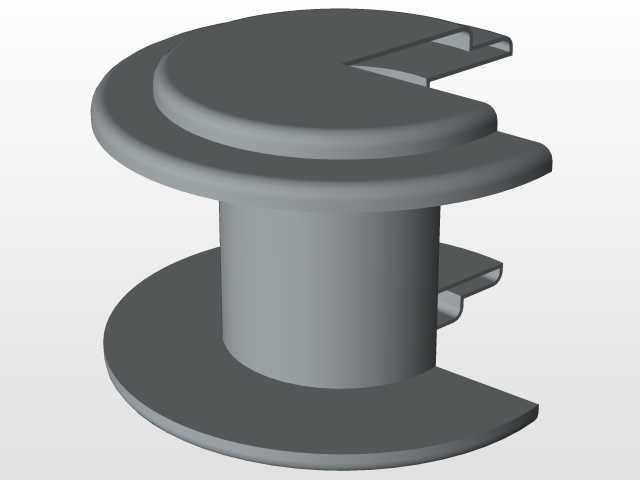

　　设计过程中优先考虑了安装便捷性，筒体侧壁做了轴向开口结构，安装时无需从轴端或板件边缘套入，可直接卡入预设的安装孔位，配合两端法兰的限位作用，卡入后不会从孔位中滑脱，能大幅提升批量装配时的作业效率。筒体与法兰的衔接位置做了等壁厚处理，在保证结构强度的前提下尽可能压缩整体重量，避免在轻薄板材上安装时因构件自重导致板件变形。

　　从安装边界来看，两端法兰的外径比筒体直径大出近一倍，安装时对预制孔的公差容忍度较高，即使孔位存在0.2mm以内的冲压偏差，法兰盘也能完全覆盖孔位边缘，不会出现局部漏缝的问题。筒体的轴向长度可根据实际夹持的板件总厚度做适配调整，卷边法兰的圆弧半径统一设置为0.8mm，既不会因为圆弧过小导致锐边残留，也不会因为圆弧过大占用过多板件表面的安装空间。

　　结构受力层面，轴向开口的设计让构件具备一定的径向弹性，当穿过的杆件或线束存在轻微直径偏差时，筒体能依靠自身弹性适度胀开，始终与被穿过的物件保持贴合状态，减少运行过程中因间隙产生的晃动异响。法兰与筒体的连接位置做了局部加厚，在承受轴向压紧力时，不会出现法兰与筒体衔接处断裂的问题，能满足常规工业设备1000次以上的拆装重复使用需求。不同于常规的实心衬套，中空的筒体结构可同时兼顾间隔支撑与过线、穿轴的多重功能，在紧凑化设计的小型设备中，能减少单独设置过线护套与间隔柱的零件数量，降低整机的物料管理成本与装配工序。
