楔形可调式机床定位夹紧组件结构

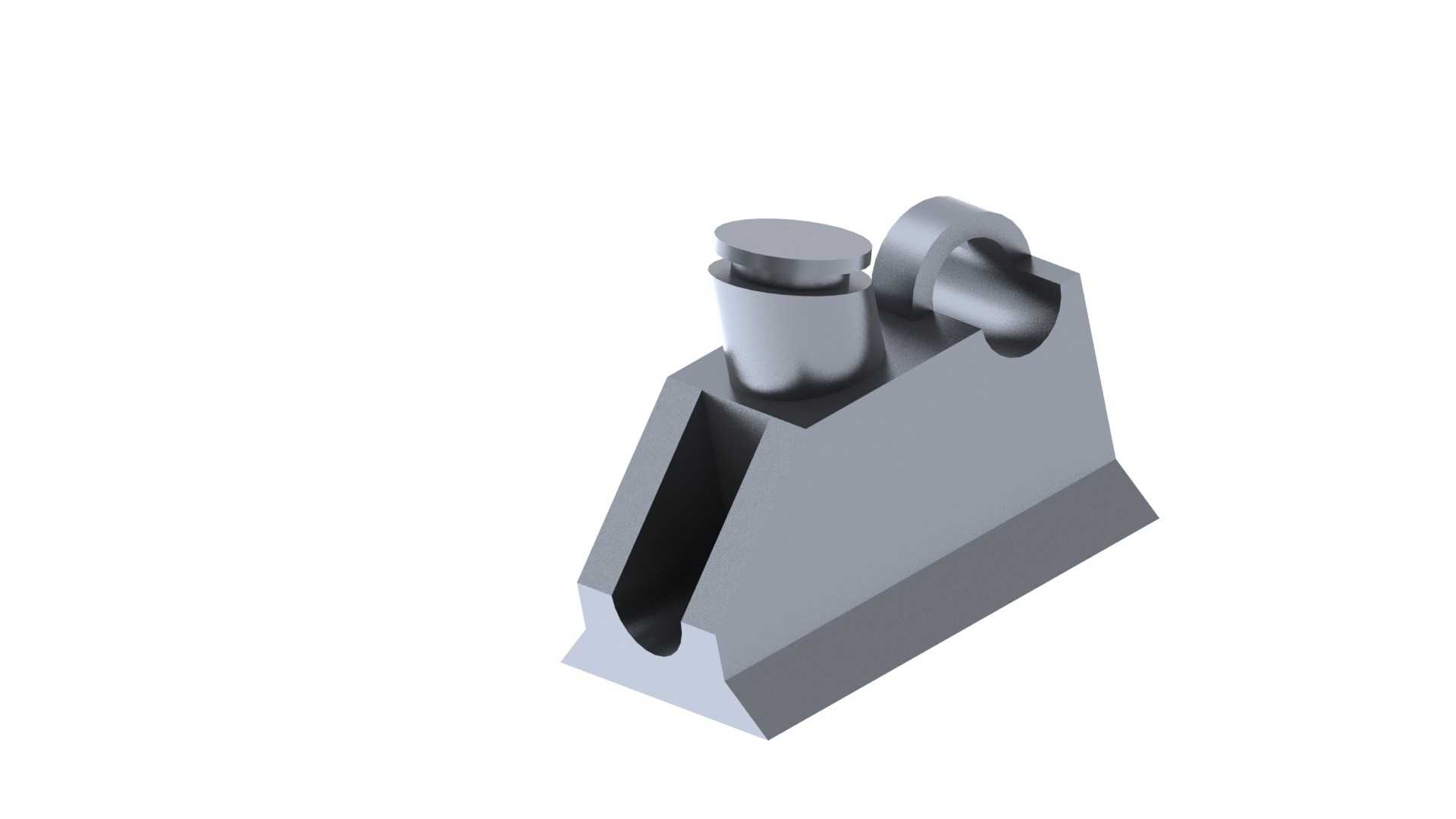

　　该楔形夹紧定位组件主要应用于普通铣床、小型加工中心的工装工位，以及钳工划线平台的工件装夹环节，在小批量多品种的机加工场景中，这类结构无需搭配复杂的液压或气动动力源，依靠手动操作即可完成工件的快速定位与夹紧，适配工位旁狭窄的操作空间，不会和刀具走刀路径产生干涉。从功能特性来看，组件依靠楔形斜面的增力效应实现夹紧动作，侧面的长斜槽为活动压块提供导向行程，顶部的圆柱压头直接接触工件待压紧面，尾部的铰接耳用于连接手动操作杆，扳动操作杆时，楔形块沿斜槽滑动，压头伸出将工件抵紧在工装定位面上，松开时反向扳动即可快速复位，单次装夹动作耗时不超过两秒，适合频繁换件的加工场景。设计过程中优先考虑了操作的便捷性与夹紧力的稳定性，

　　楔形斜面的倾角设置在7度以内，满足机械自锁要求，夹紧后不会因切削振动出现松脱，压头与楔形主体采用分体式装配结构，压头磨损后可单独更换，无需整体报废构件，降低长期使用的维护成本。主体基座的底部为平直安装面，可直接通过T型螺栓固定在机床工作台的T型槽内，安装时无需额外加工适配底座，基座的整体宽度控制在80mm以内，长度不超过120mm，高度方向在夹紧状态下总高不超过90mm，可适配工作台边缘的装夹空间，不会占用过多的工作台有效装夹区域。尾部的铰接孔与操作杆采用间隙配合，铰接处预留润滑脂填充槽，长期使用时可定期注入润滑脂减少铰接磨损，斜槽的导向面经过磨削加工，表面粗糙度控制在Ra1.6以内，保证楔形块滑动顺畅无卡滞，

　　压头的端面做了圆角处理，避免压紧时在工件表面留下压痕，适配精加工工件的装夹需求。这类夹紧组件在实际生产中常成对使用，布置在工件的两侧对称位置，可实现条形、板类工件的快速装夹，相比传统的螺旋压板结构，操作行程更短，夹紧效率更高，同时整体结构紧凑，在小型工装的设计中可直接嵌入到工装基板内部，进一步压缩工装的整体体积，适配小型精密零件的加工工位需求。
