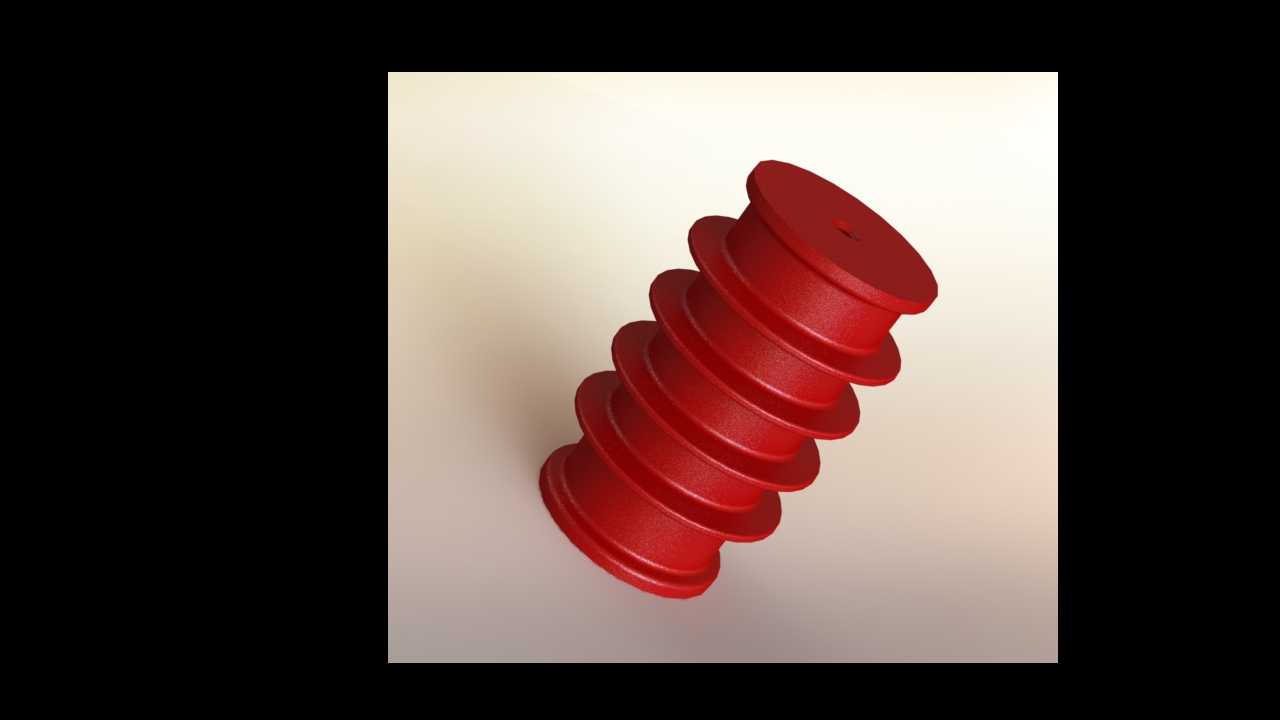

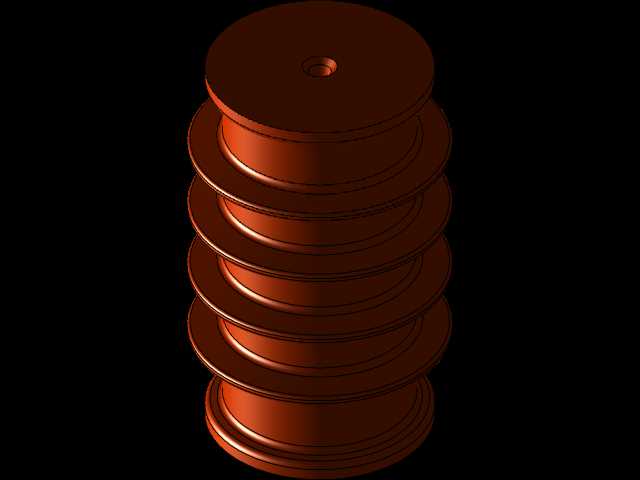

变电站高压隔离用阶梯式绝缘构件

　　这类阶梯式绝缘构件，核心应用场景集中在户外敞开式变电站的高压回路隔离环节，承担带电导体与接地架构之间的绝缘支撑、以及高压断口间的绝缘隔离功能，是高压隔离开关设备上不可缺少的绝缘配套部件。从结构设计逻辑来看，采用多段伞裙阶梯排布的外形，并非单纯的造型选择，而是充分考虑了户外运行环境下的爬电距离要求——每一层向外延伸的伞裙结构，都能在雨雪、凝露、积污等恶劣工况下，拉长带电端到接地端的表面泄漏路径，避免沿面闪络故障的发生，同时伞裙的下倾角度也经过反复校核，能让落在构件表面的雨水、积尘顺着斜面自然滑落，减少表面污层的连续附着，降低日常运维的清扫频次。构件两端的平直安装端面，分别对应隔离开关的动触头侧安装座与静触头侧固定支架，

　　安装边界预留了标准的紧固件沉孔位置，装配时不需要额外做打孔加工，直接匹配现有隔离开关的安装孔位即可完成固定，两端的同轴度公差控制在合理范围内，能避免安装后出现受力偏斜，导致长期运行中受机械应力、电应力共同作用出现绝缘件开裂的问题。从绝缘性能设计上，构件整体采用均质绝缘材质一体成型，内部没有拼接缝隙，杜绝了内部气隙引发的局部放电隐患，不同伞裙之间的间距经过电场仿真校核，能让高压端到接地端的电场分布更均匀，不会在伞裙边缘出现电场过度集中的情况，适配额定电压等级下的长期带电运行需求。在实际选型应用中，这类构件的爬电比距参数可以满足多数中等污秽等级的户外变电站使用要求，不需要额外加装增爬裙就能达到绝缘防护标准，

　　整体结构的机械强度也能承受隔离开关分合闸操作时的机械震动，以及大风天气下引线带来的横向拉力，不会出现绝缘件断裂、移位的问题。建模过程中对每一层伞裙的过渡圆角都做了平滑处理，避免尖角结构带来的电场畸变，同时安装端面的平面度也做了约束，保证装配后和金属安装座完全贴合，不会出现局部间隙导致的受力不均问题。
