八旋翼多轴无人机机架结构设计

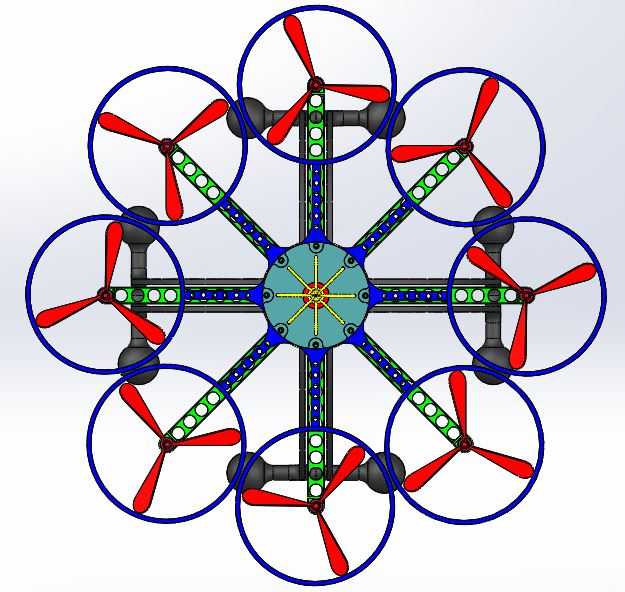

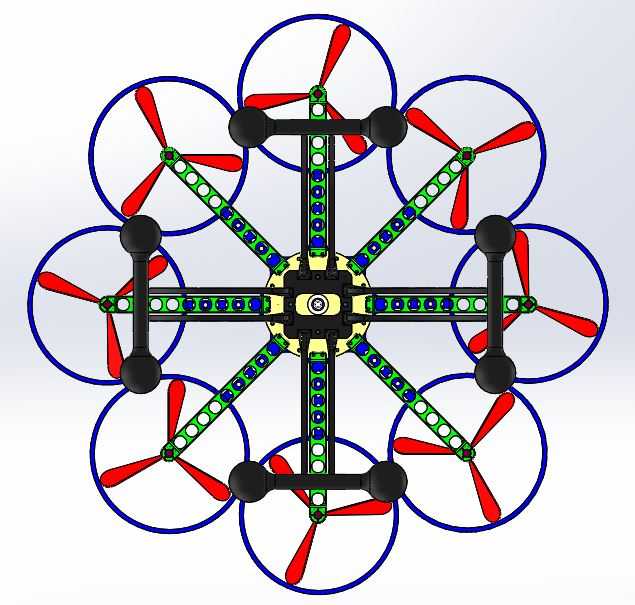

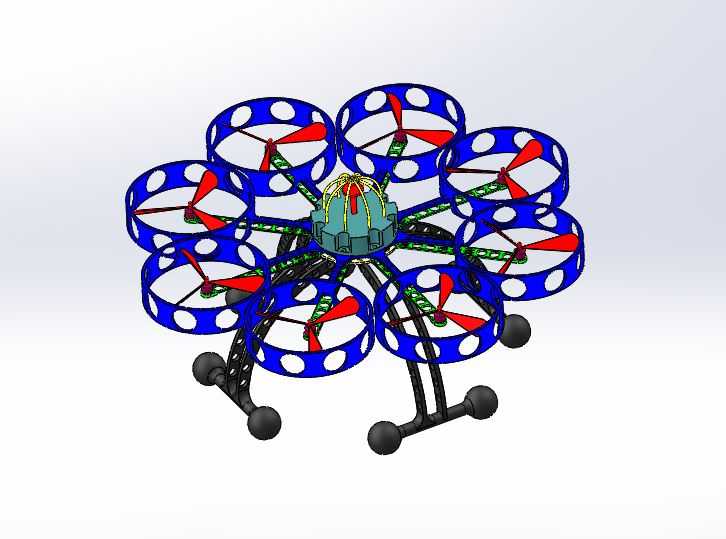

　　这款八旋翼飞行器的机架结构，在设计之初就瞄准了复杂环境下的重载作业需求，区别于常见的四旋翼消费级机型，八组动力单元的冗余配置，能在单组动力失效时仍维持基本飞行姿态，大幅提升作业过程中的安全冗余度，适配电力巡检、农林植保、应急测绘等对飞行可靠性要求较高的场景。从结构布局来看，采用中心对称的米字臂架分布，八根机臂从中心载荷舱向外等角度辐射，每根机臂末端预留动力安装位，旋翼旋转平面处于同一水平面，相邻旋翼的转向反向设置，抵消自旋扭矩的同时，能让整机升力分布更均匀，中心载荷舱的安装平面预留了标准设备安装孔位，可适配飞控模块、电池组、任务载荷的快速装拆，机臂与中心舱的连接位置做了加强筋过渡，避免大载荷起降时的应力集中问题。

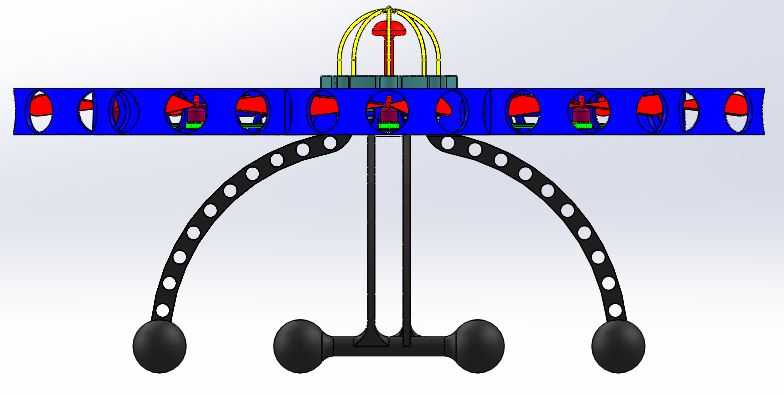

　　机臂部分采用镂空减重设计，在保证结构抗弯扭强度的前提下，尽可能降低整机自重，预留的走线槽可将动力线、信号线规整收纳在臂身内部，避免飞行过程中线缆晃动带来的气动干扰，也能减少线材外露带来的剐蹭损伤风险。每副旋翼外围设置的防护圈结构，并非简单的防撞配件，在设计时经过气动优化，能约束旋翼下洗气流的扩散边界，提升低空悬停时的气流稳定性，尤其是在靠近建筑物、林木等障碍物作业时，防护圈能避免旋翼直接碰撞障碍物导致的炸机风险，同时也能降低旋翼转动对地面人员的安全威胁。从安装边界来看，整机展开后旋翼旋转直径覆盖范围满足常规作业空域的尺寸要求，机臂可采用快拆结构设计，拆解后能收纳进常规尺寸的设备转运箱，适配外场作业的转场运输需求，

　　中心舱的载荷安装面可根据不同任务场景更换挂载，从高清测绘相机、植保喷洒套件到应急抛投装置都能兼容，飞控安装位处于整机重心正中心位置，能减少姿态传感器的校准误差，提升飞行控制的响应精度。在结构强度校核阶段，针对机臂的抗弯、抗扭性能做了针对性优化，单臂可承载的动力单元与挂载重量留有足够安全系数，即使在满挂载、大风量扰动的飞行工况下，臂身形变也能控制在允许范围内，不会出现旋翼打桨、姿态失稳的问题，八组动力的总升力冗余设计，能让整机在搭载较重任务设备时仍保持充足的机动性能，满足不同行业场景的作业需求。
