小型履带式液压挖掘设备结构设计

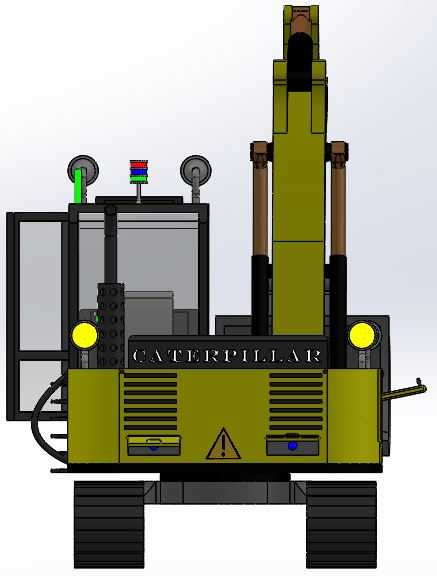

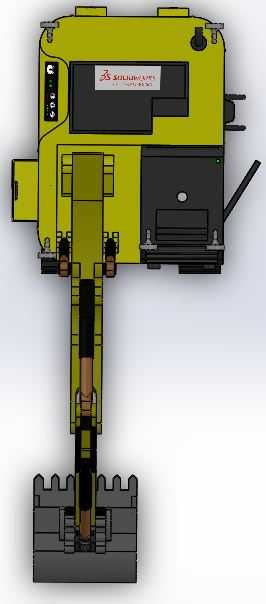

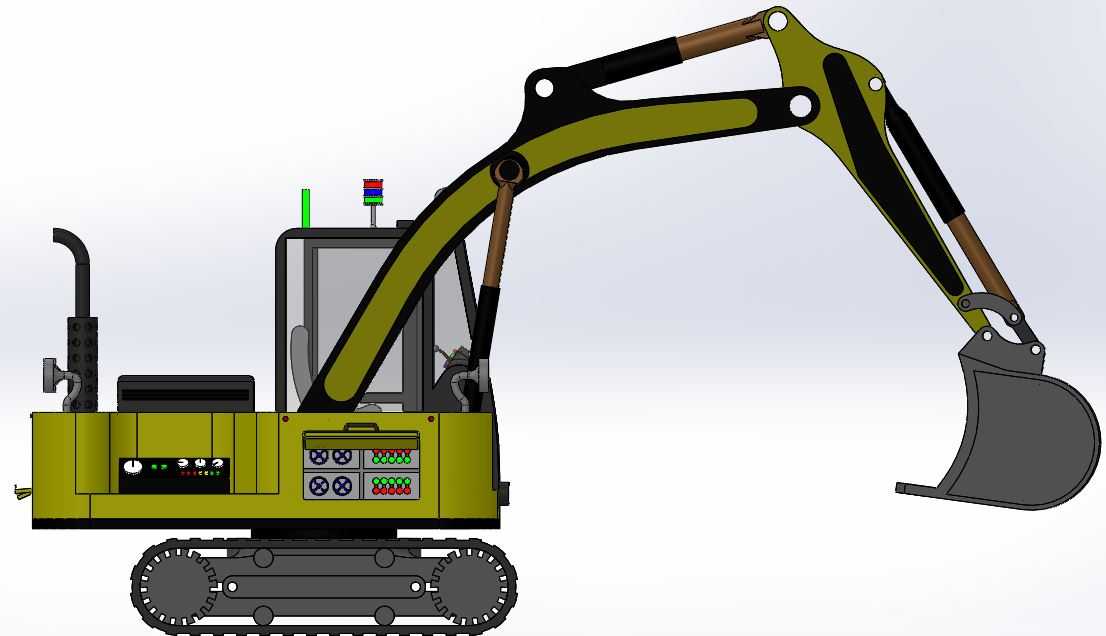

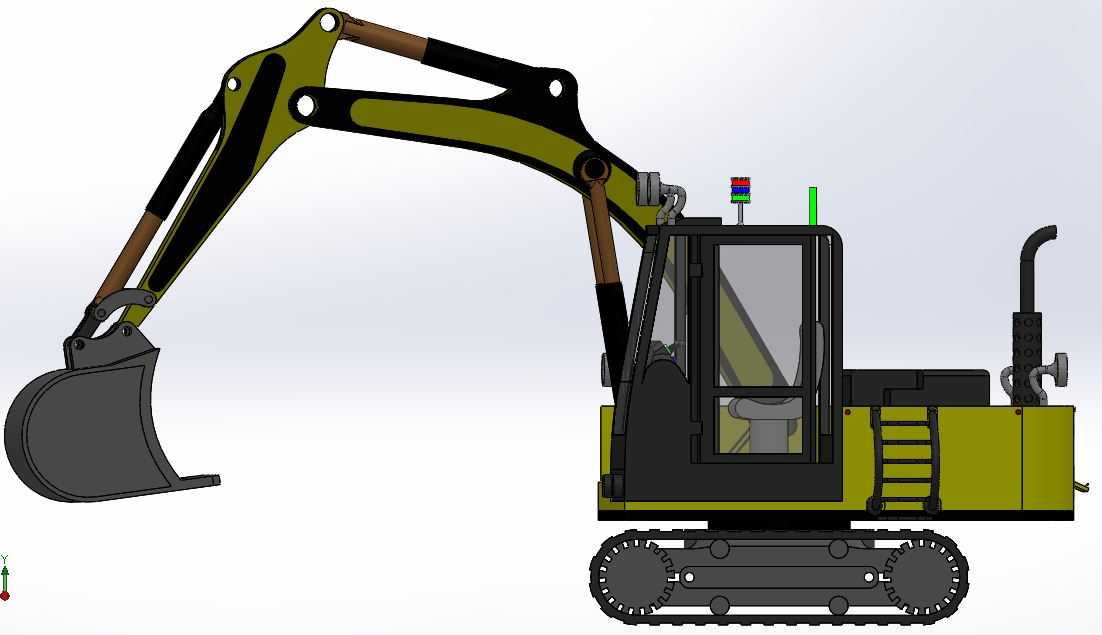

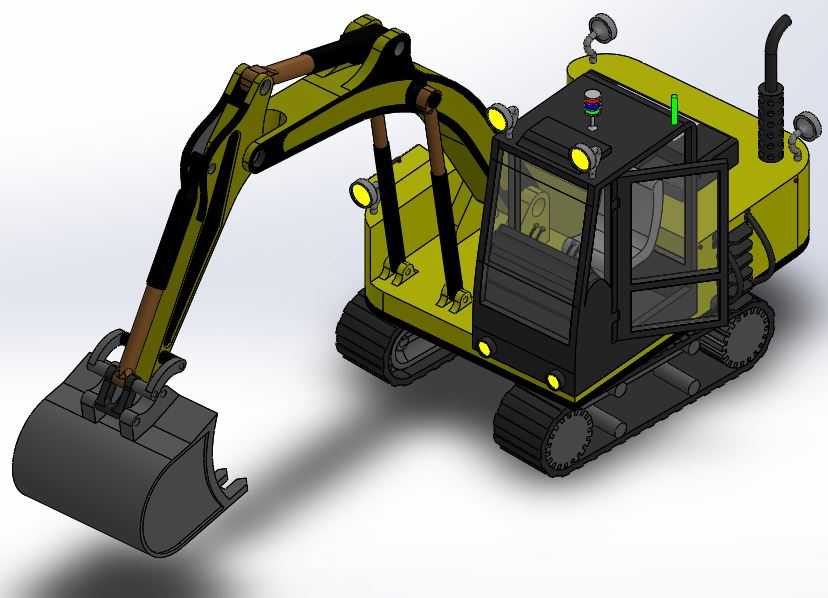

　　这套小型履带挖掘机的三维结构，主要适配市政管网施工、小区绿化改造、农田水利修整这类狭窄作业场景，相比大中型挖机，它的转场灵活度更高，能在宽度不足两米的巷道、庭院内完成作业，不会对周边硬化路面造成过度碾压损伤。从结构设计逻辑来看，整机采用了常规的反铲作业布局，工作装置的铰接点位置经过反复校核，动臂采用弯板拼焊结构，既保证了举升时的刚度，又预留了足够的卸料高度，斗杆的行程匹配挖掘斗的切削角度，在挖掘基坑、沟槽时能保证斗齿切削刃始终保持合理的切入角，减少作业时的液压系统负载。履带底盘部分采用了整体式行走架设计，支重轮的排布间距经过测算，在松软泥土地面作业时能有效降低接地比压，避免出现陷车问题，行走马达内置在履带架内部，能减少作业时飞石、

　　泥土对传动部件的磕碰损伤，底盘上部的回转支承连接平台，可实现360度全回转作业，在狭小空间内无需频繁移动整机就能完成卸料、甩方动作。上部操作舱采用框架式结构，视野预留充分，操作人员坐在舱内可清晰观察到斗齿的作业位置以及履带周边的障碍物，舱体侧面设置了爬梯结构，方便人员上下检修，尾部的配重块重量经过匹配计算，在最大挖掘半径作业时能保证整机稳定性，不会出现前倾翘尾的情况。液压管路的排布沿着动臂、斗杆的内侧走线，用管卡固定在结构件表面，既避免了作业时管路被物料刮蹭，也方便后期检修更换管路，作业端的挖掘斗采用弧形斗底设计，卸土时流畅不粘土，斗齿采用可更换的装配式结构，磨损后只需单独更换斗齿，无需更换整个挖斗，降低后期使用维护成本。

　　整机的安装边界经过严格控制，运输状态下整机宽度控制在1.8米以内，高度不超过2.4米，可直接用小型蓝牌货车转运，无需办理超限运输手续，上部平台的部件排布紧凑，燃油箱、液压油箱、散热组件都布置在平台两侧，配重侧预留了维护保养的操作空间，日常更换滤芯、加注油料时无需拆解过多外覆盖件。各铰接点的销轴都设计了润滑脂注油通道，可定期加注润滑脂减少铰接副的磨损，延长整机的使用寿命，工作装置的各运动部件之间预留了足够的安全间隙，在全行程动作时不会出现结构干涉问题。
