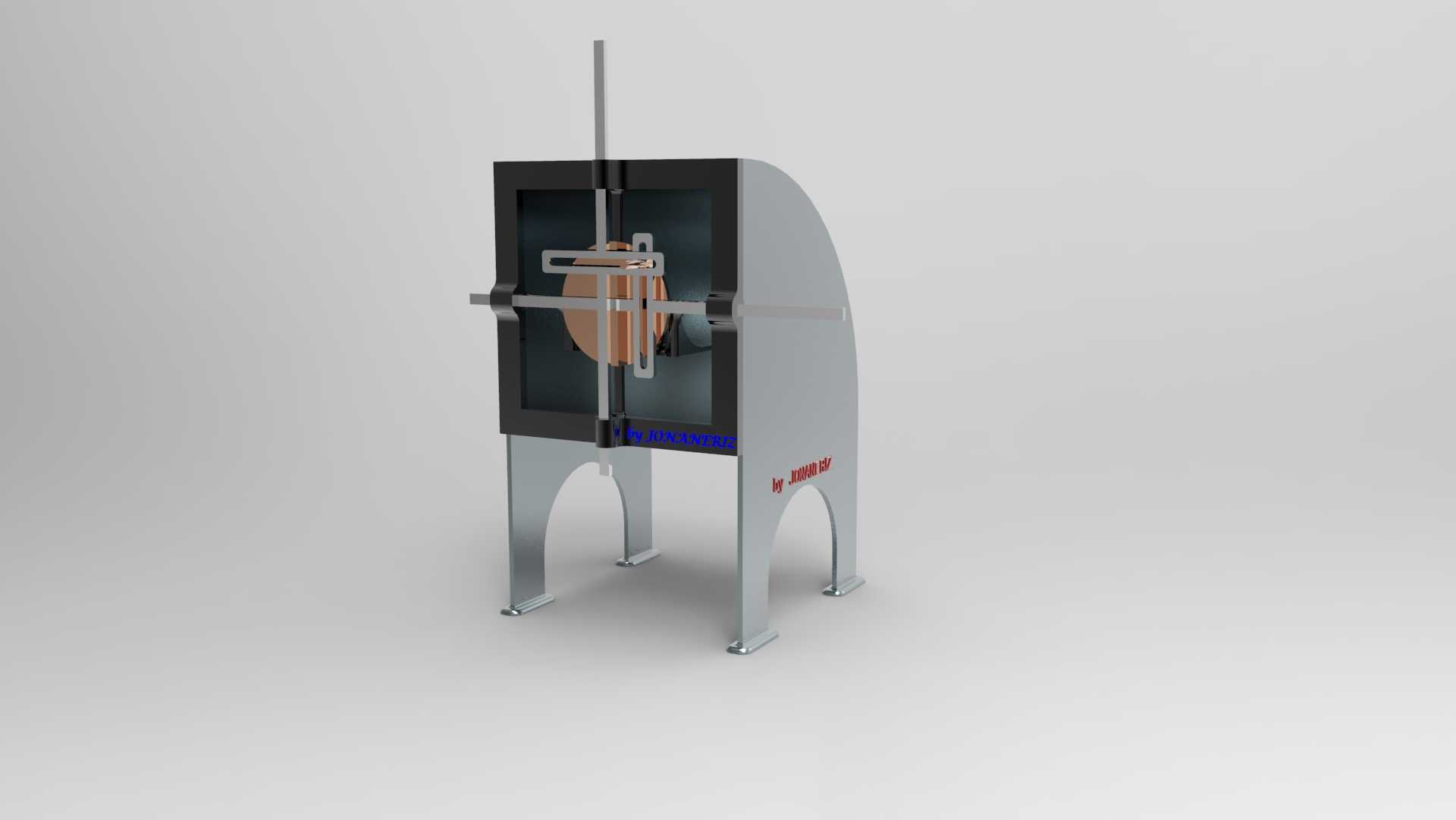

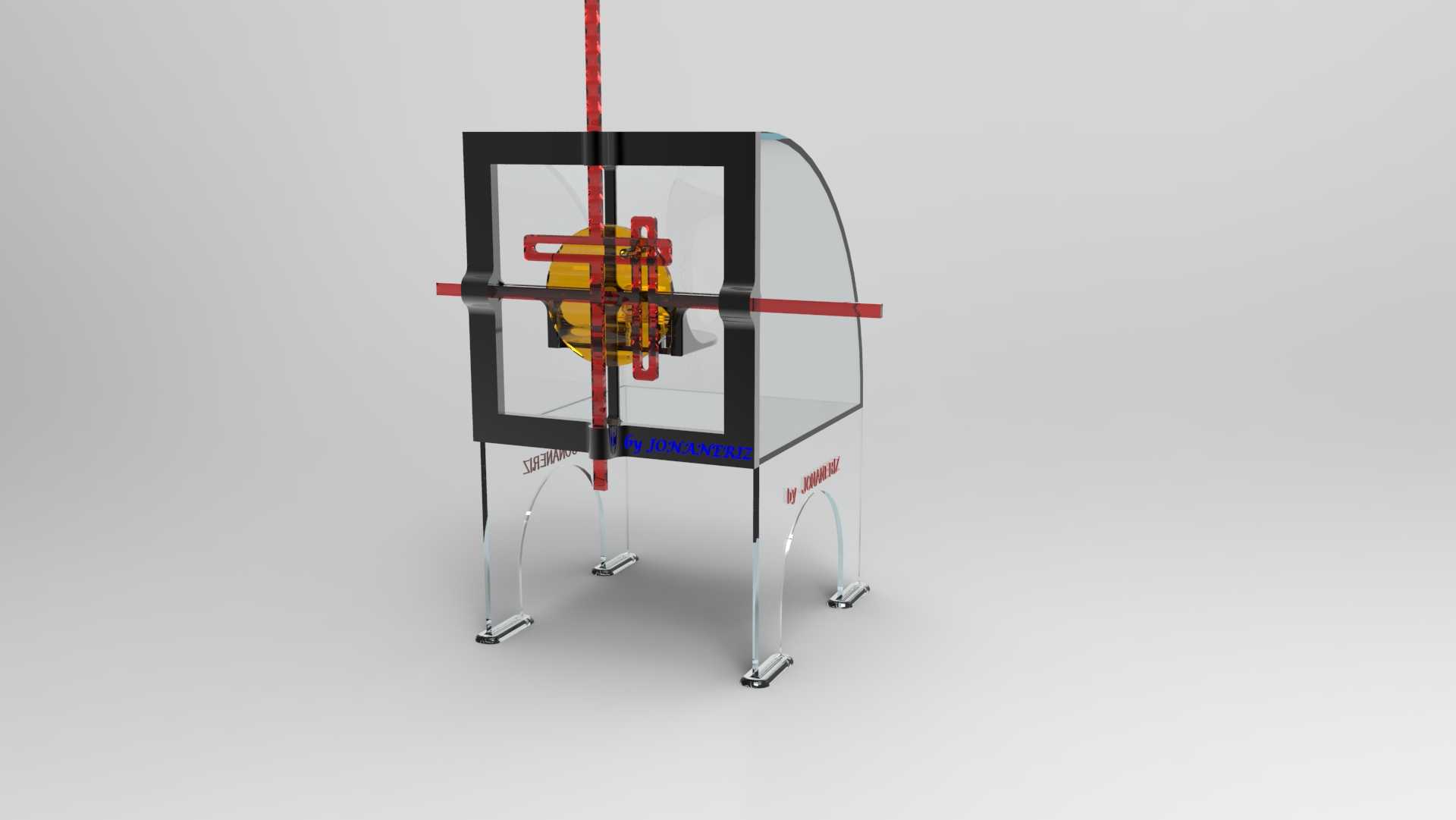

该运动转换机构核心功能为实现圆周运动到正交双向直线运动的转换,可广泛应用于自动化生产线的往复送料工位、小型包装设备的横竖双向推料机构、教学实验台的运动原理演示模块,也可作为特种小型工装的动力输出端,为需要同步完成水平、垂直两个方向直线往复动作的工位提供动力传递方案。从结构设计逻辑来看,整套机构以齿轮啮合传动作为动力输入的核心传递路径,动力输入端接入旋转动力后,通过两个啮合齿轮的定比传动,将旋转扭矩传递至末端的传动转盘,转盘上设置的两个偏心拨杆分别嵌入水平、垂直方向布置的直线导槽内,当转盘随齿轮做整周圆周回转时,两个偏心拨杆会分别推动对应方向的导杆沿各自的直线导轨做往复直线运动,两个方向的运动相位差为90度,可实现水平、

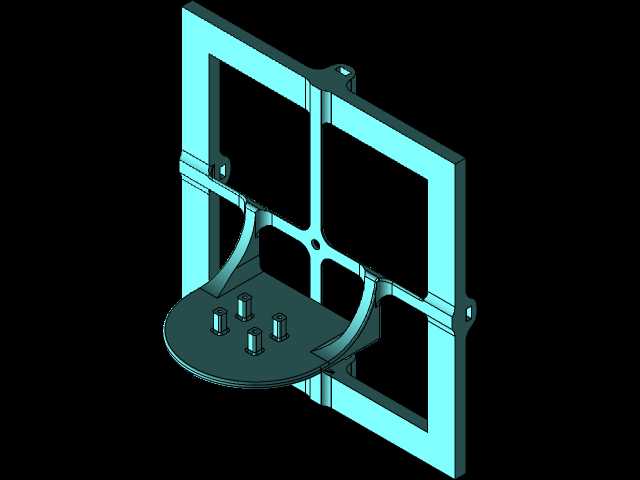

垂直方向直线动作的同步输出。整套机构的支撑框架采用框式立式结构,底部设置四个可调式支撑脚,可直接安装在水平工作台面上,安装时仅需保证输入轴的水平度偏差不超过0.1mm/m,即可保证两个方向直线运动的顺畅性,不会出现卡滞、窜动问题。框架主体的外形边界控制在300mm见方的安装空间内,垂直方向总高度不超过400mm,属于小型紧凑型传动机构,可直接嵌入到各类小型自动化设备的内部安装空间中,不需要额外预留过大的检修空间,日常维护仅需定期在齿轮啮合面、导杆与导轨的配合面涂抹润滑脂即可。从实际使用的工况适配性来看,该机构可适配常规转速下的旋转动力输入,输入转速不超过60r/min时,两个方向的直线运动输出平稳,无明显冲击,

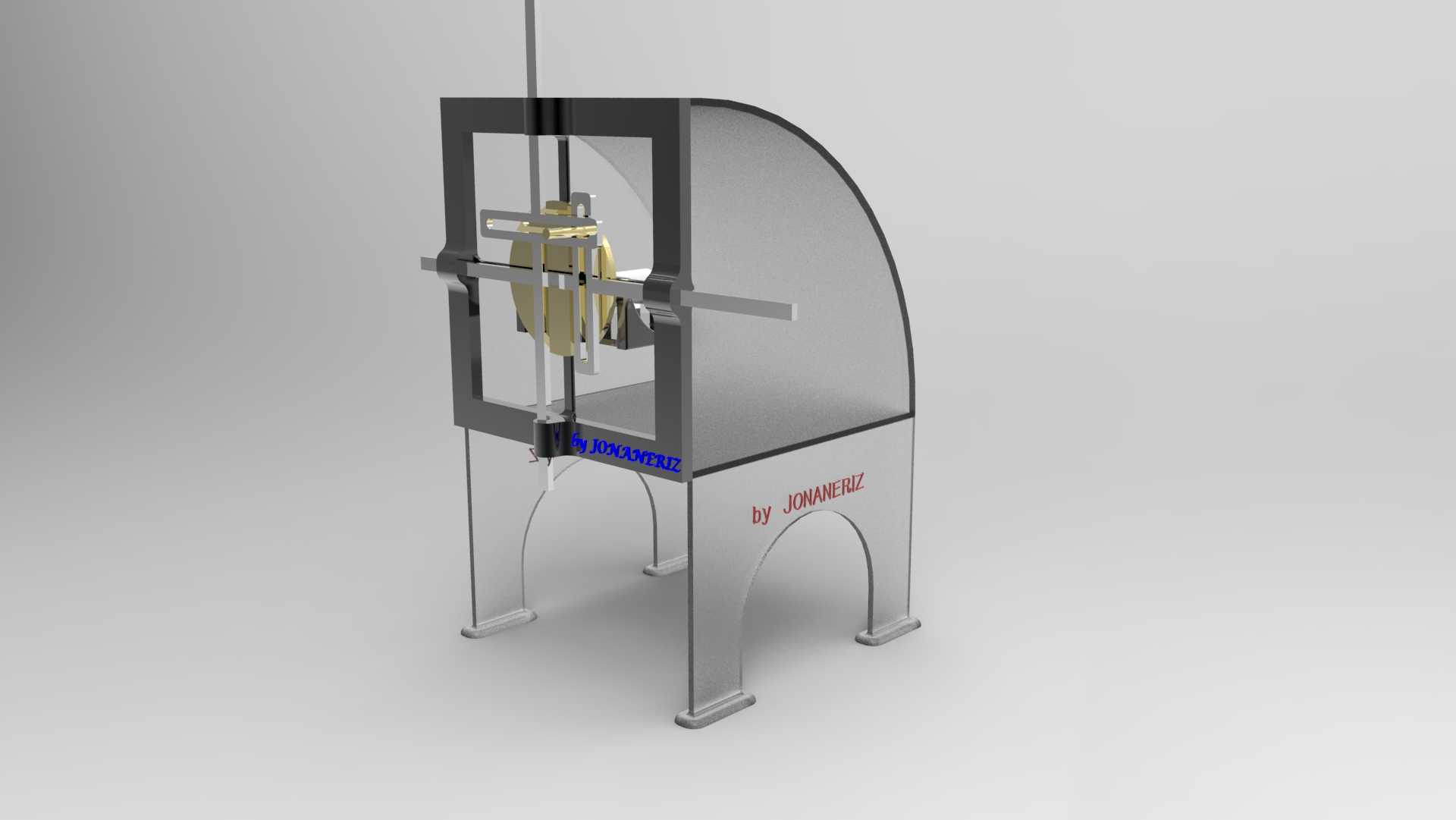

可满足轻载工况下的双向直线动作需求,导杆的输出行程可通过调整偏心拨杆在转盘上的安装偏心距进行调整,适配不同行程需求的工位。在建模过程中,所有配合面均按照实际加工公差进行了间隙预留,齿轮啮合侧隙控制在0.05-0.1mm之间,导杆与直线轴承的配合间隙控制在0.02-0.04mm之间,完全符合实际加工装配的公差要求,可直接导出工程图用于生产加工,也可作为原理验证模型用于虚拟样机的运动仿真,验证不同输入转速下的机构运动特性,排查运动干涉风险。机构的外露部分设置有透明防护外罩,既可以直观观察内部的运动传递过程,也可以避免运行过程中异物卡入传动间隙,提升机构运行的安全性,适合在教学演示场景中使用,也可直接集成到工业设备中作为核心传动单元使用。
