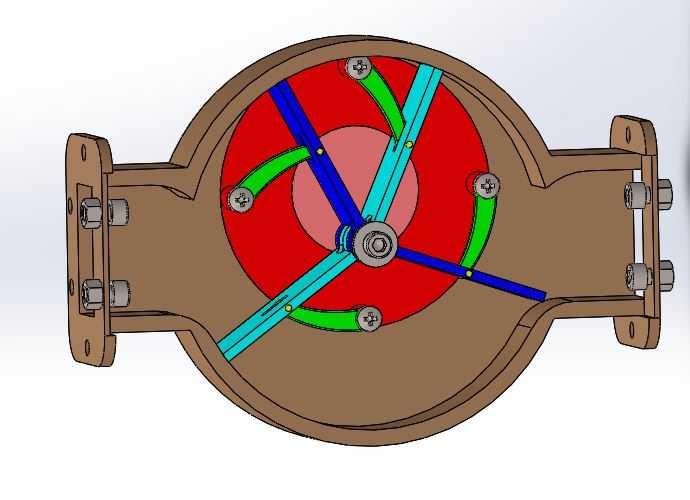

偏心轴驱动四叶片流体输送泵结构

　　这款偏心轴驱动的四叶片泵，属于容积式流体输送设备，在中小流量、中低压力的流体输送场景中适配性极强，常见于小型化工流体加注、润滑系统循环、轻工行业流体配料、小型水处理单元的流体输送环节，也可配套在小型移动设备的流体输送模块中，应对粘度不超过150cSt的洁净流体输送需求，相比齿轮泵对流体中的微小杂质容忍度更高，相比离心泵具备更强的自吸能力，启动前无需灌泵即可完成流体抽吸。从结构设计逻辑来看，核心的偏心轴布置是整个泵的功能核心，偏心轴旋转时带动四组叶片沿径向做往复伸缩运动，相邻叶片与泵腔内壁、端盖之间形成四个独立的密闭容腔，随着轴的转动，容腔在吸入侧容积逐步增大形成负压完成流体吸入，在排出侧容积逐步缩小形成压力将流体压出，

　　四叶片的结构相比传统双叶片、三叶片结构，输出流量的脉动率更低，管路内的流体冲击更小，运行时的振动与噪声表现更优，适合对流量稳定性有一定要求的输送场景。泵体采用双侧法兰连接结构，进出口法兰的螺栓孔位采用对称布置，安装时可根据管路走向调整进出口方向，适配不同的安装空间约束，泵腔采用圆形截面设计，加工时可通过一次镗削完成内腔加工，形位公差更容易保证，减少了后续装配时的间隙调整工作量。叶片与偏心轴之间采用铰接式连接结构，叶片端部采用圆弧过渡与泵腔内壁贴合，相比滑动摩擦式的叶片结构，铰接结构的叶片磨损更均匀，长期运行后可通过调整叶片端部的补偿结构维持密封性能，延长设备的维护周期。端盖与泵体之间采用止口定位，螺栓沿圆周均布，

　　保证端盖与泵腔的同轴度，避免叶片运行时出现偏磨，偏心轴的支撑端采用双轴承布置，可承受径向的不平衡力，保证高速运行时轴系的稳定性。从安装边界来看，泵体的整体轮廓为对称式结构，底部可配套安装支架固定在设备基座上，轴伸端可通过联轴器与驱动电机直连，也可通过带轮结构实现变速传动，进出口法兰的通径与同参数的离心泵通径一致，可直接替换现有管路中的同规格输送泵，无需对管路进行额外改造。设计时针对叶片的伸缩行程做了限位约束，避免叶片在偏心轴运动到极限位置时出现卡滞，叶片与端盖之间的间隙控制在0.02-0.04mm之间，既保证容积效率，又避免间隙过小导致的运转阻力增大。
