V型六缸内燃发动机核心结构三维设计

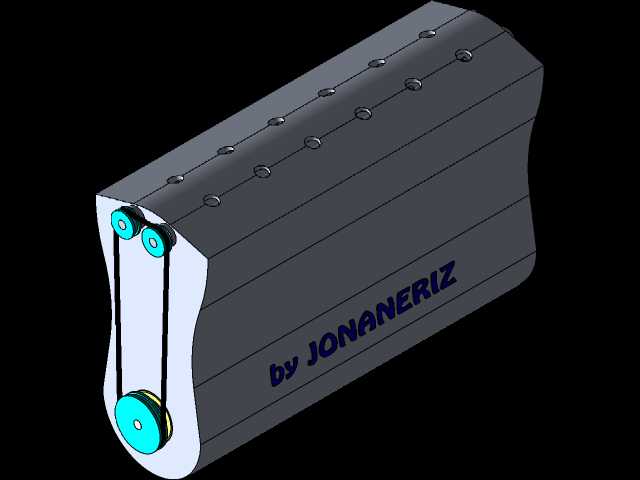

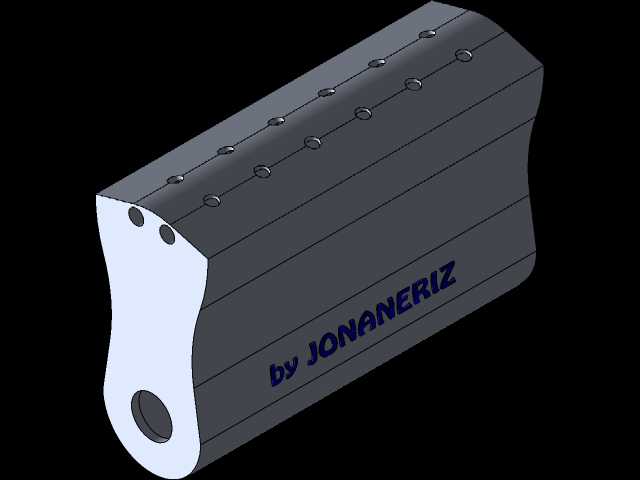

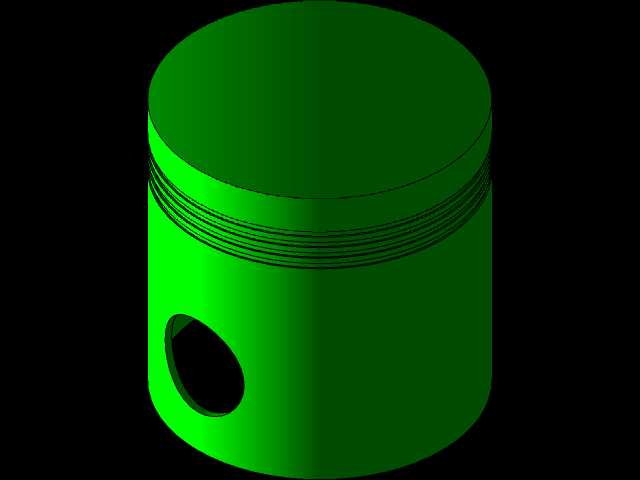

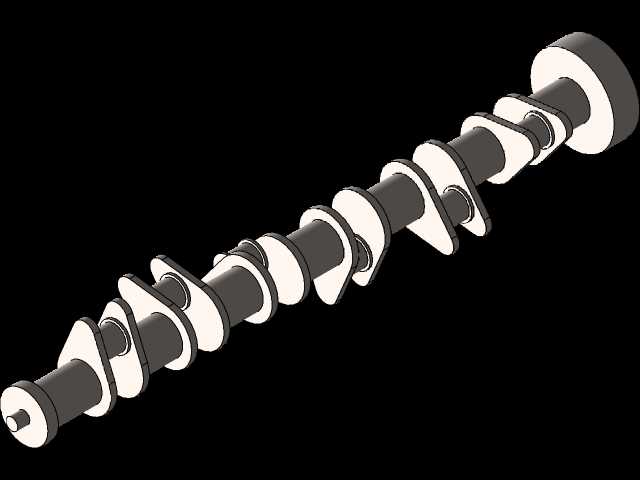

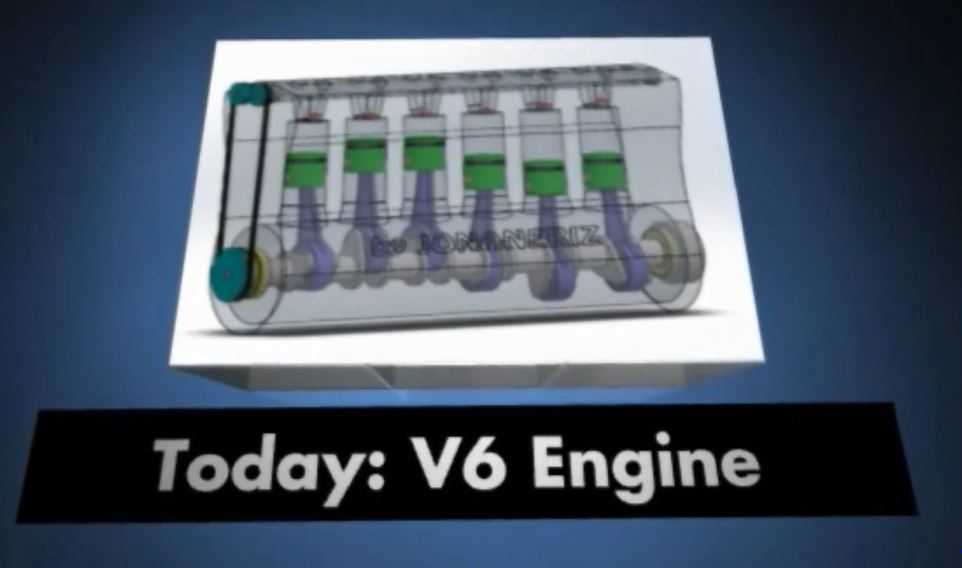

　　这款V型六缸动力装置的三维结构设计，核心围绕乘用车、轻型商用车辆的前置动力舱布局需求展开，在民用乘用车辆、中小型工程作业机械的动力配套场景中，V6构型凭借运转平顺性、动力输出线性度的先天优势，一直是中大排量动力单元的主流选型方向。从结构设计逻辑来看，该模型优先还原了动力输出的核心运动副组件，没有冗余覆盖外围附属件，能让结构设计从业者快速理清V型缸体的动力传递路径：两侧呈夹角排布的六个气缸单元，每组气缸对应独立的进排气门结构，活塞通过连杆与下方的曲轴组件铰接，曲轴两端预留了动力输出端与前端轮系的安装接口，完全匹配实机的运动干涉校验需求。做动力总成配套设计时，首先要关注的就是安装边界问题，这款V6结构的横向宽度、

　　纵向长度以及缸体高度尺寸，完全遵循常规V6动力单元的比例关系，两侧缸盖的上部预留了气门机构的安装空间，曲轴箱下部的轮廓也匹配湿式油底壳的安装尺寸，在做整车总布置匹配时，可以直接参考该模型的轮廓做动力舱的空间校核，避免出现转向机构、冷却系统组件与缸体的干涉问题。不同于直列六缸结构过长的纵向尺寸，V型排布的六缸结构大幅缩短了机体长度，能给前置前驱车型的变速箱、转向机构留出更多布置空间，同时六缸的点火间隔角更小，运转时的曲轴动平衡表现更优，能有效降低动力传递过程中的振动，提升整车NVH表现。设计过程中针对运动副的配合间隙做了结构预留，活塞与缸壁的配合面、连杆轴颈与曲轴的铰接位置、气门的往复运动行程都符合常规内燃机的设计规范，

　　既可以作为动力总成设计的参考原型，也能用于教学场景下的内燃机工作原理演示，帮助初学者直观理解四冲程内燃机的进排气、压缩、做功全过程的部件运动逻辑。在做附属系统匹配时，比如进气歧管、排气头段、发动机悬置的设计，都可以基于该核心结构的安装点位做延伸设计，两侧缸体的夹角位置预留了足够的空间布置进气歧管，缸体侧面的安装凸台结构也符合常规发动机悬置、机油滤清器、冷却管路的布置逻辑，不需要对核心机体结构做大幅修改就能完成整套动力单元的扩展设计。
