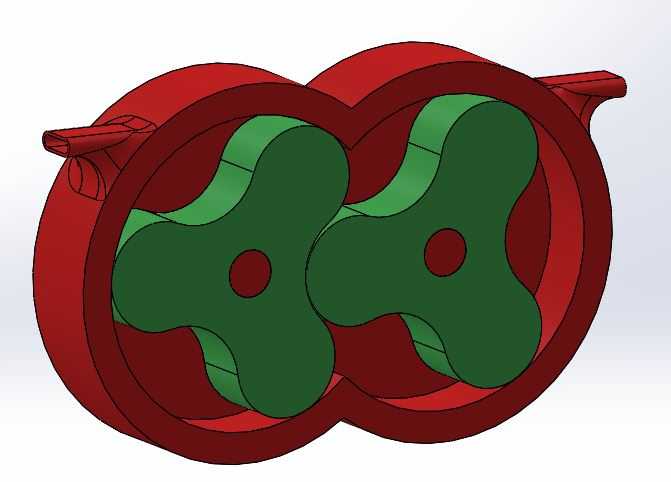

三瓣式半径泵转子结构三维设计

　　这类三半径构型的回转部件，多应用在小流量容积式泵的核心做功单元设计中，常见于实验室小型流体输送、精密药剂加注、小型润滑系统供油等对脉动控制有一定要求的场景，相比常规两叶转子，三瓣对称的结构在回转过程中能有效降低输出流体的脉动幅度，减少管路内的水击冲击，适配对流量稳定性要求较高的低压输送工况。从结构设计逻辑来看，该转子采用三段平滑过渡的半径轮廓，每一个凸瓣的型线都经过衔接校验，回转过程中相邻瓣与泵腔内壁的间隙能保持均匀一致，既可以避免运转过程中出现运动干涉，也能保证容积效率维持在合理区间，不会因为间隙过大出现过多内泄漏。中心的安装孔为标准通孔设计，用于和泵的驱动轴做配合连接，孔位与转子外轮廓保持严格的同轴度要求，

　　安装时需要保证轴孔配合的公差等级在过渡配合区间，避免高速回转时出现偏心振动。整个转子的轴向厚度需要匹配对应泵腔的宽度尺寸，安装时两端面和泵腔侧盖的间隙要控制在规定范围内，既要保证转子回转时不会和侧盖发生摩擦，也要尽可能减少端面的泄漏损失。三瓣对称的结构本身具备较好的动平衡特性，设计阶段不需要做过多的去重调整就能满足中低转速下的运转要求，相比多叶复杂转子，加工难度更低，普通的数控铣削设备就能完成型面加工，后续做表面抛光处理即可满足使用要求。在实际选型适配时，需要注意该转子的单转排量由凸瓣的回转半径、轴向厚度以及型线围成的容积差决定，匹配驱动转速时要结合输送介质的粘度特性调整，高粘度介质下需要适当降低转速，避免入口出现吸空问题。

　　另外该类转子的材质选择多根据输送介质确定，输送普通润滑介质可采用铝合金或工程塑料材质，输送有一定腐蚀性的介质则需要更换不锈钢材质并做表面硬化处理，型面的粗糙度要控制在合理范围，减少运转过程中的介质粘附，降低运转阻力。
