多向传动万向节卡丹关节结构设计

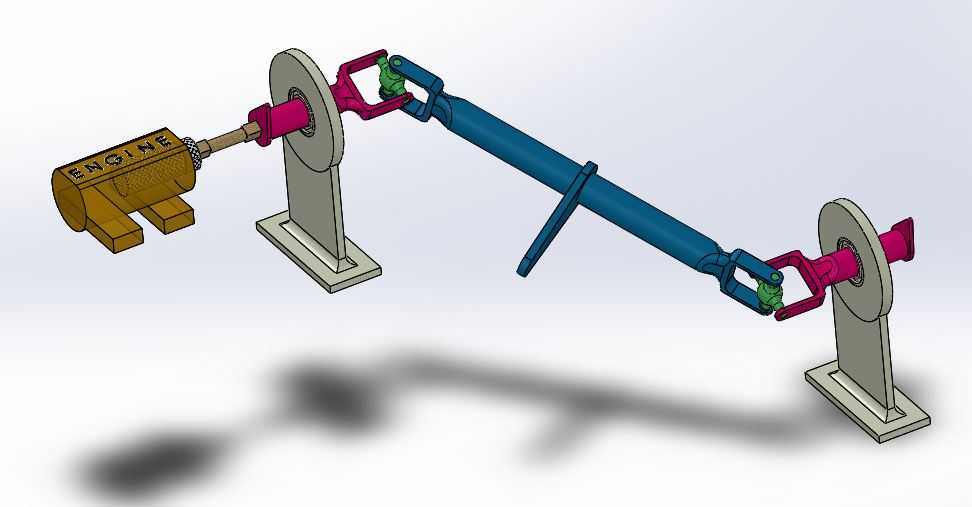

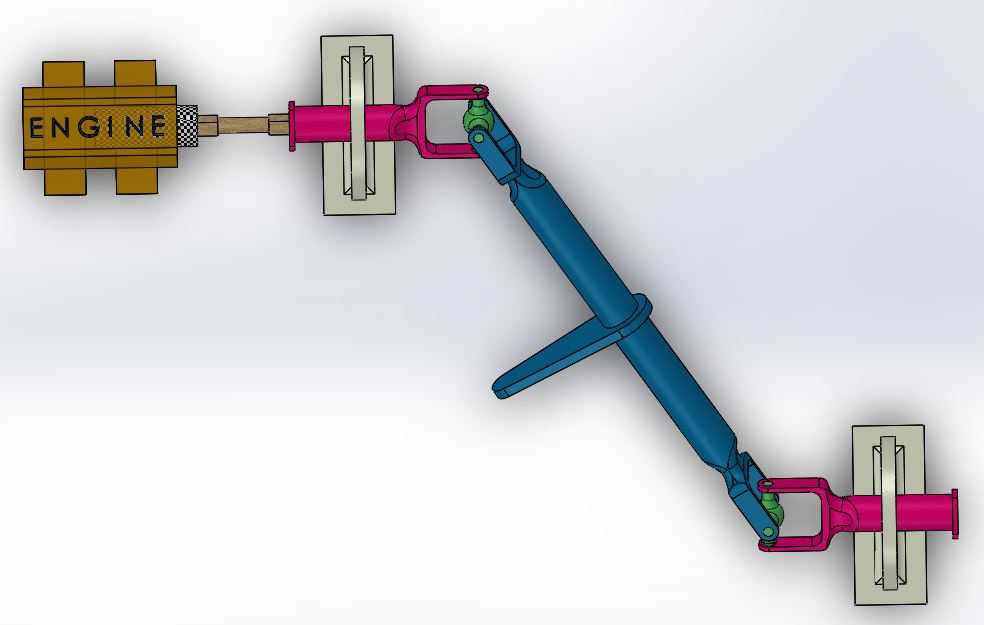

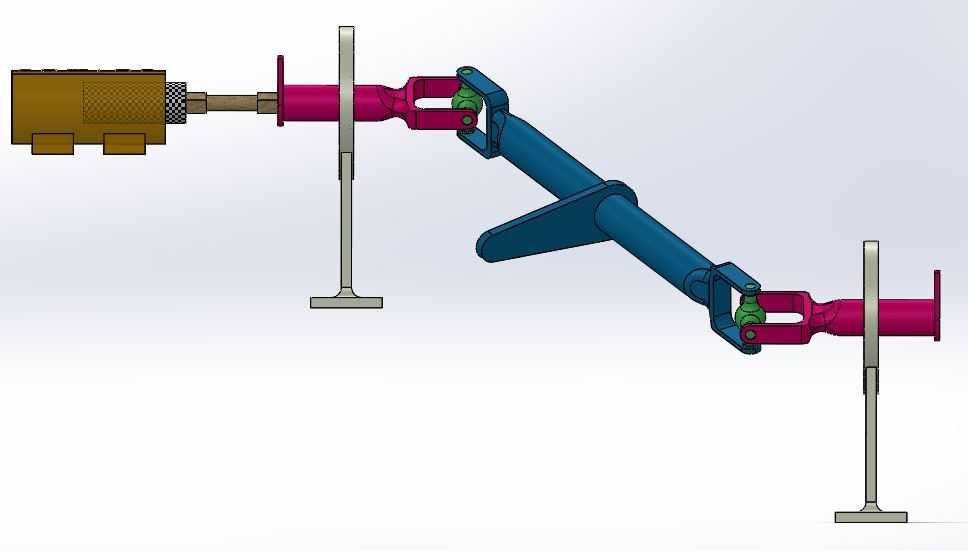

　　这套万向传动关节结构，核心解决的是动力输入与输出端存在空间夹角、安装位置存在偏移工况下的圆周运动稳定传输问题，在各类行走机械、工业传动系统中应用极广，从乘用车辆、商用卡车的底盘传动，到工业生产线的跨工位动力传递，都能见到这类结构的身影。从结构设计逻辑来看，整套关节采用两端对称的叉形接头搭配十字轴的核心传动结构，十字轴与叉形耳孔的配合位置预留了合理的转动间隙，既保证多方向偏转时无卡滞，也能避免间隙过大带来的传动冲击与回程误差。中间的连接轴段采用变径长杆结构，根据两端传动支点的跨距调整轴身截面尺寸，在满足扭转强度要求的前提下尽可能降低结构自重，轴身附带的支撑定位结构，可直接适配设备机架上的安装支座，

　　安装时只需保证支撑座的同轴度公差在允许范围内，即可实现长距离传动过程中的径向跳动控制。两端的动力连接端采用了快装式轴头结构，可直接与动力输出端、负载端的对应接口配合，无需额外加工转接法兰，大幅降低现场安装的调整工作量。在功能特性上，这套结构可在输入输出端存在0到30度空间夹角的工况下稳定传递扭矩，传动过程中不会因为角度偏移出现动力损耗或运动卡滞，相较于刚性联轴器，它能补偿安装过程中产生的轴向、径向与角度偏差，降低对安装基座的加工精度要求，减少设备运行过程中因基座变形、部件震动带来的附加载荷，延长整套传动系统的使用寿命。从安装边界来看，整套结构的两端连接轴头直径、叉形接头的外形尺寸、中间轴段的长度都经过标准化适配，

　　可直接替换同规格的传统万向联轴器，支撑脚的安装孔位间距符合常规传动系统的安装尺寸规范，设计建模时已经对各部件的运动干涉做了完整校验，所有偏转角度下的部件运动行程都预留了足够安全间隙，不会出现运动过程中部件剐蹭、碰撞的问题。十字轴的配合位置可根据使用工况选配润滑结构，在高负载、长时间运行的场景下，可通过预留的注油孔补充润滑脂，降低铰接位置的磨损速率，适配不同转速、不同负载等级的传动需求。
