太阳能集热自然对流采暖加热室结构

　　该结构针对低纬度冬季无集中供暖的独栋民居、小型户外值守舱室的采暖需求设计，依托太阳能集热单元获取的低温热水作为热源，无需额外配置循环动力装置，依靠冷热流体密度差形成的自然对流完成室内热量输送，适配无电网覆盖、运维条件有限的分散式采暖场景，相比强制循环采暖系统省去了循环泵、管路控制阀组等易损部件，长期运行的故障点大幅减少。

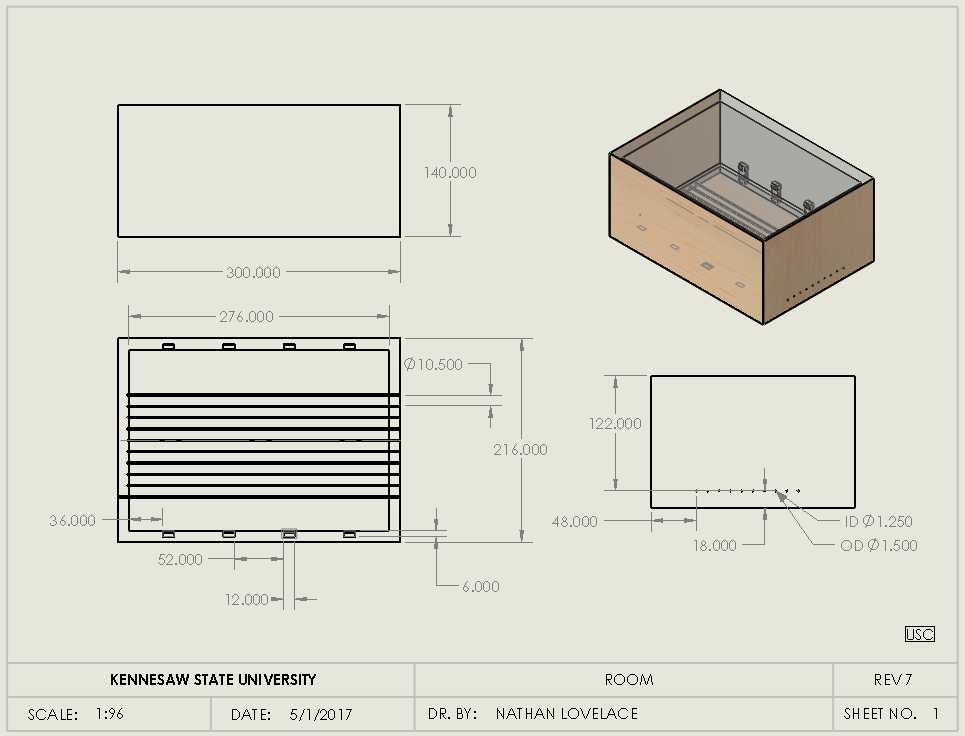

　　整体腔体采用长方体封闭式保温结构，外层围护结构预留足够的保温层填充厚度，可根据应用区域的冬季最低温匹配不同导热系数的保温材料，减少室内热量向外部环境的无效散失。集热换热组件布置在腔体下部靠窗侧的安装槽位内，安装边界与窗体下沿预留120mm的检修操作空间，换热组件的进出水接口统一设置在腔体侧下方，方便与外部太阳能集热器的管路对接，接口位置避开人员日常活动的通行区域，避免管路磕碰损坏。

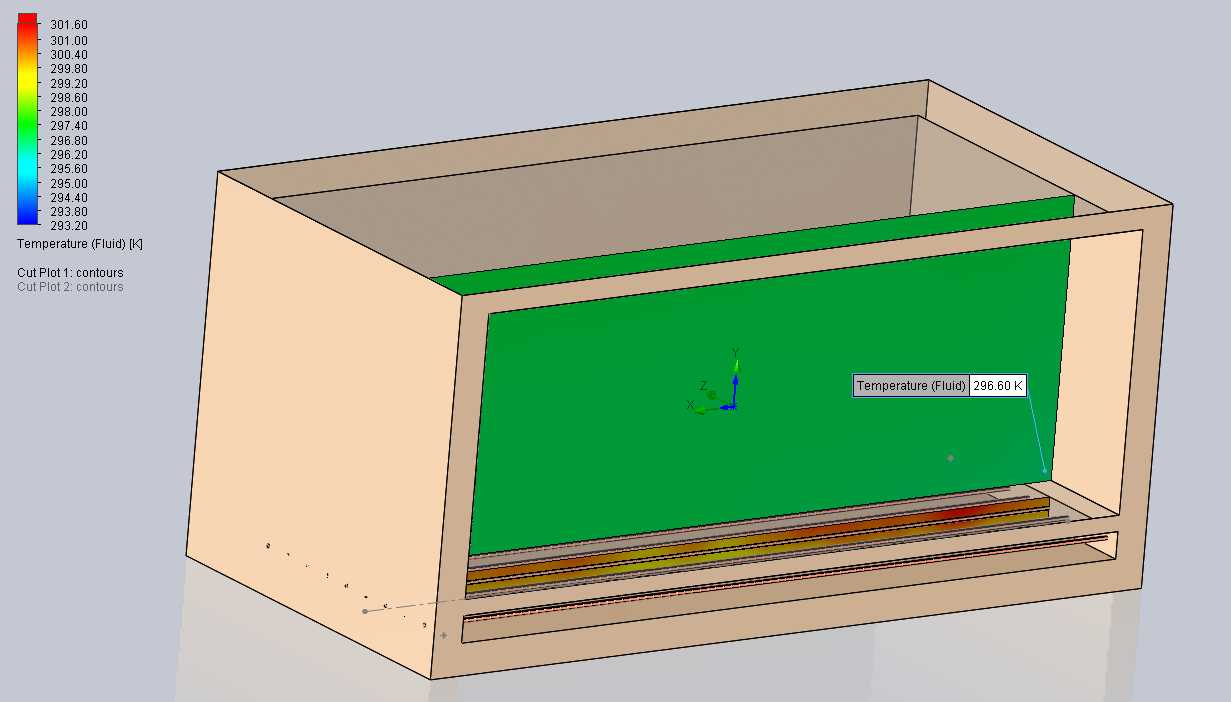

　　设计过程中通过热流场仿真验证内部流道的合理性，调整换热组件上方的导流挡板角度，避免热流直接沿墙面垂直上升造成的顶部热量堆积，让加热后的气流沿腔体内部空间缓慢扩散，保证人员活动高度范围内的温度场均匀性，仿真结果显示稳态运行时室内活动区域的温度可维持在舒适区间，不存在局部过热或温度死角。

　　腔体的内部净尺寸参考常规小型居住房间的空间比例设置，围护结构的边角做圆弧过渡处理，减少直角区域的涡流滞止，提升自然对流的循环效率。下部换热组件的安装位采用抽拉式结构设计，后期清理换热表面积灰、检修管路时无需破坏整体围护结构，抽出组件即可完成操作。窗体部分采用双层中空透光结构，既保证白天太阳直射光可进入室内补充热量，也避免窗体部位的冷桥效应造成过多热损失，窗体与围护结构的连接部位预留密封件安装槽，配合耐候密封胶可阻断室外冷风的渗透路径。

　　该结构无需复杂的控制逻辑，仅依靠水温变化触发的自然对流即可自动调节循环强度，当集热器出水温度升高时，对流循环速度加快，散热量随之提升，水温降低时循环速度放缓，散热量同步下降，可实现一定程度的自调节采暖效果，适配太阳能热源温度波动大的特性，避免常规强制循环系统频繁启停带来的设备损耗。
