工业半导体用挤压铝型材散热器结构

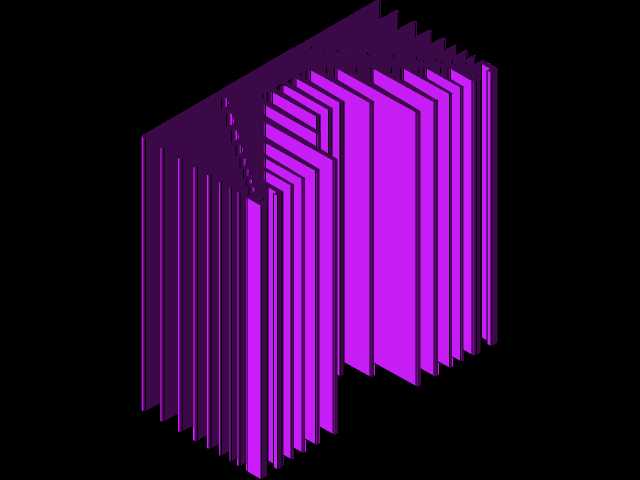

　　在工业半导体功率器件的热管理场景中，这类挤压铝型材散热器是解决器件结温过高问题的核心被动散热部件，区别于水冷板、热管散热器等复杂散热方案，挤压铝型材结构凭借加工成本低、量产一致性好、无额外运动部件可靠性高的特点，广泛应用于中等功率密度的工业变流、伺服驱动、功率半导体模块的散热配套场景。这款散热器采用整体挤压成型的铝型材结构，主体为一体化的基板加平行直肋设计，肋片沿长度方向垂直于基板布置，肋片间距经过流阻与散热面积的平衡核算，既保证自然对流工况下空气可以在肋片间隙内顺畅流通带走热量，也能适配强制风冷场景下的风压要求，不会因为肋片过密导致风阻陡升、风机负载过大。从安装边界来看，这款散热器的外形尺寸为200200100mm，

　　基板平面度可以满足功率器件安装时的接触面贴合要求，不需要额外做大面积的二次精加工，仅需要对器件安装位做局部的平整度处理即可，安装孔位可以根据配套的功率模块尺寸灵活调整，适配市面上主流的工业IGBT模块、整流桥模块的安装尺寸。设计过程中优先考虑了挤压工艺的可行性，所有肋片的厚度、拔模斜度都符合铝型材挤压的工艺要求，避免出现壁厚突变导致的挤压成型缺陷，肋片根部做了小圆角过渡，既可以降低挤压时的模具应力，提升模具使用寿命，也能减少热阻，提升热量从基板向肋片传导的效率。在实际使用场景中，这类散热器不需要额外的密封结构、流体回路，仅需要将功率器件通过导热硅脂或者导热垫片贴合在基板表面，即可将器件工作产生的热量通过基板传导到肋片表面，

　　再通过空气对流将热量散发到周围环境中，日常维护成本极低，不存在漏液、管路堵塞等水冷方案的常见故障，非常适合工业现场长期连续运行的工况。结构设计上没有采用复杂的剖分、焊接结构，整体为单一铝型材截切加工而成，材料选用6063铝合金，兼顾导热性能与挤压加工性能，表面可以根据使用需求做阳极氧化处理，在提升表面耐腐蚀性的同时，也能轻微提升表面辐射散热能力，适配工业现场多粉尘、轻度腐蚀的使用环境。对于结构设计从业者来说，这类散热器的建模过程需要重点关注肋片的均匀性、基板厚度的热容量匹配，基板厚度需要根据所承载的功率器件总热耗做核算，保证热量可以在基板平面内充分扩散，避免出现局部热点，肋片高度则需要根据对流工况做匹配，自然对流场景下肋片过高会导致肋片效率快速下降，反而浪费材料、增加结构重量，这款100mm的肋片高度刚好适配自然对流加轻度强制风冷的工况区间，在散热效率、材料成本、结构重量之间取得了较好的平衡。
