风冷式铜翅片换热散热结构

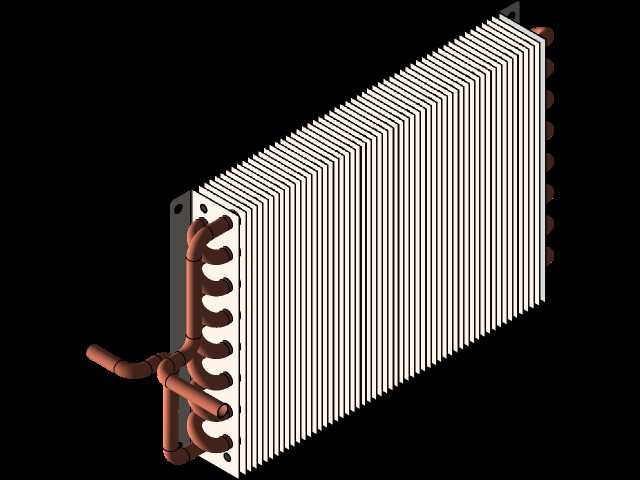

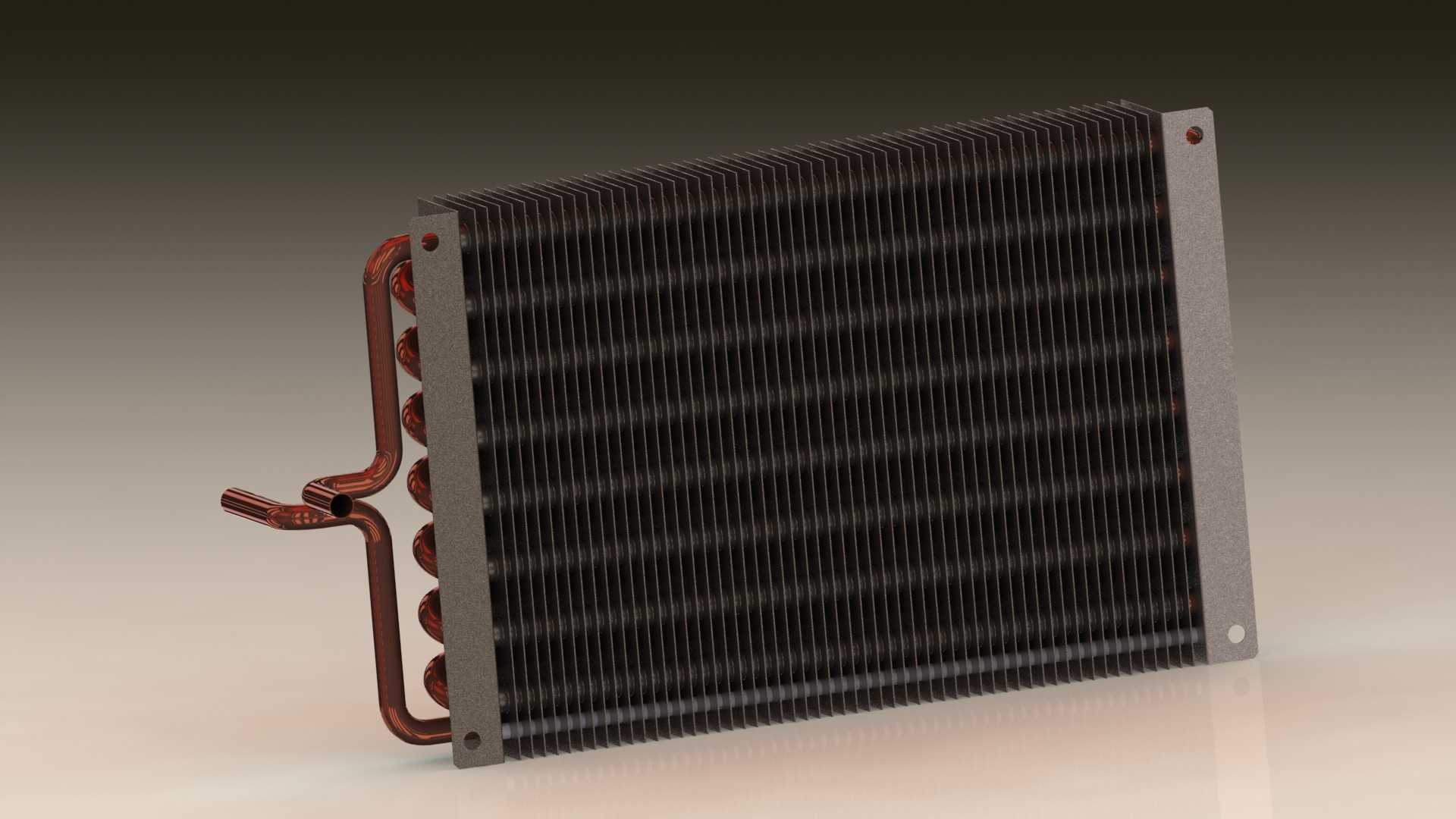

　　这类翅片盘管式换热结构，在中小型制冷、工业散热场景里的应用占比很高，常见于商用冷柜冷凝端、小型工业设备冷却回路、机房辅助散热单元这类对安装空间有明确限制的工况。从结构设计逻辑来看，核心换热部分采用紫铜弯管搭配密排铝翅片的组合，紫铜管路负责流通换热介质，不管是走制冷剂还是冷却循环水，都能依托铜材的高导热性快速完成介质与管壁的热传导，外部密排的铝翅片则通过冲压成型的翻边结构与铜管紧密胀接，大幅拓展空气侧的换热接触面积，弥补空气导热系数偏低的短板，让流经翅片间隙的空气能充分带走管路传递的热量。

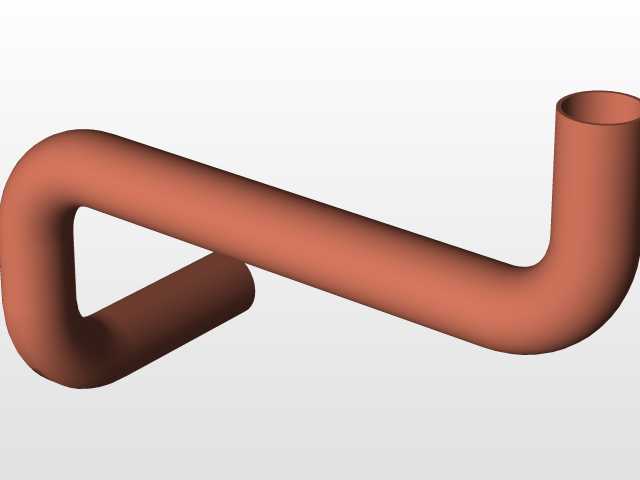

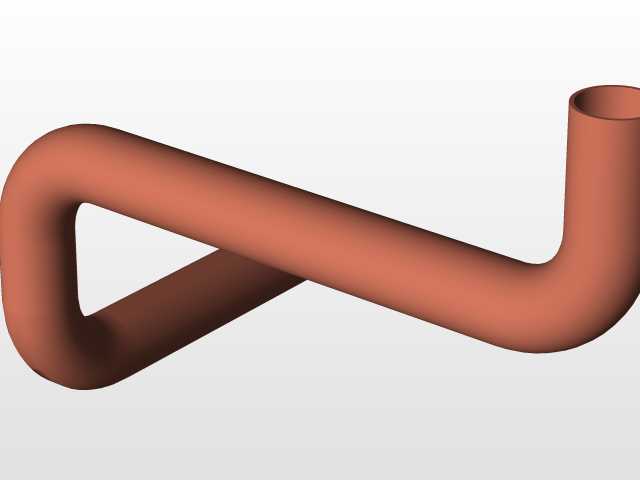

　　设计阶段首先要明确安装边界，这类板状换热结构的安装依托侧边金属端板上的四个固定孔完成，端板采用镀锌钢板冲压成型，既可以为整组翅片盘管提供结构支撑，避免运输、安装过程中翅片倒伏变形，也能通过预设的孔位匹配不同设备的安装机架，安装时需要预留足够的空气流通空间，进风侧不能有遮挡物覆盖翅片区域，出风侧如果搭配轴流风机，要保证风机与翅片表面的间距在合理范围，避免气流分布不均导致换热效率下降。管路的进出口采用弯管引出设计，弯管的弯折半径经过精准计算，既不会因为弯折半径过小导致管路通径缩径影响介质流量，也能预留足够的管路对接空间，方便现场与系统管路完成焊接或快接装配，进出口的朝向可以根据设备内部布局调整，适配不同的管路走向需求。

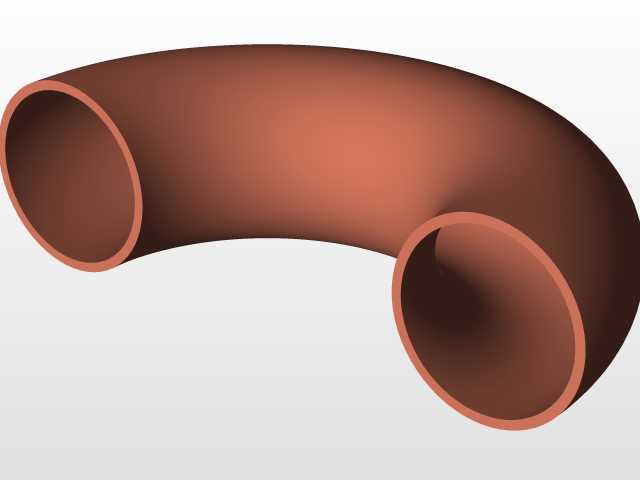

　　从功能特性上看，这种结构的换热部件属于空气与介质间接换热，介质在封闭管路内循环，不会与外部空气产生交叉污染，适合对介质洁净度有要求的循环回路。翅片的片距经过匹配设计，针对常规无尘工况采用较密的片距提升换热效率，如果是应用在多粉尘的工况，会适当加大片距避免积灰堵塞风道，日常维护只需要用压缩空气从进风侧反向吹扫即可清理翅片表面积尘，维护成本很低。整组结构没有额外的运动部件，运行过程中不会产生额外振动与噪音，可靠性较强，只要管路焊接处做好密封耐压测试，长期运行的故障率极低。建模过程中需要重点关注翅片与铜管的装配关系，胀接后的接触热阻要在仿真阶段纳入考量，不能单纯按照理想接触状态计算换热效率，同时端板的固定孔位要与整体结构的重心匹配，避免安装后出现结构应力集中导致管路开裂的问题，弯管部分的曲率也要符合实际加工工艺要求，不能出现工艺无法实现的过小弯折半径，保证模型可以直接对接生产加工环节。
