气瓶角碰撞显式动力学仿真分析模型

　　在承压储运设备的安全验证环节，气瓶类产品的抗冲击性能校核是结构设计阶段不可跳过的核心环节，日常储运、装卸过程中，气瓶角部极易与硬质地面、转运工装发生磕碰，一旦结构失效引发介质泄漏，会带来极大的安全隐患，这套仿真分析模型正是针对该类工况搭建的验证载体。模型还原了带顶部提手、底部支撑脚的常规工业气瓶主体结构，同时搭建了刚性碰撞平面作为边界承载件，可完整复现气瓶以一定初速度发生角部落撞的全过程力学响应。从设计验证逻辑来看，模型首先匹配了结构钢材料的非线性本构参数，考虑大变形、高应变率下的材料性能变化，同时在气瓶内部腔壁施加1.5MPa的均布压力，模拟充装状态下的内压载荷，初始碰撞速度设置为20m/s，

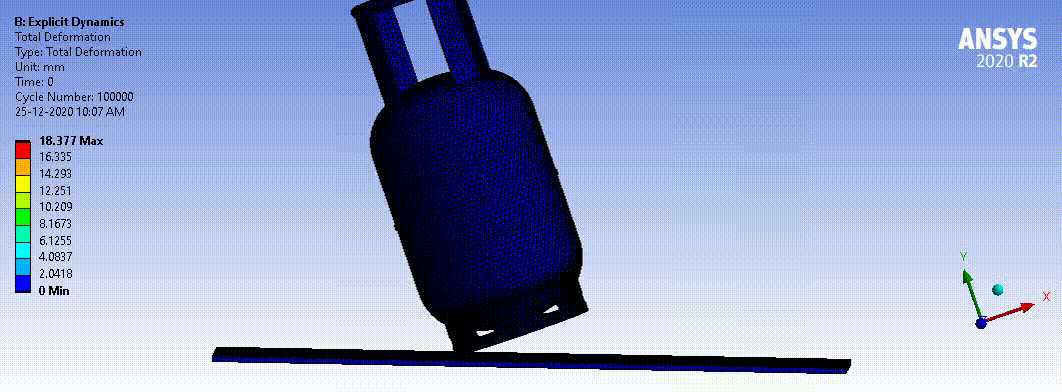

　　对应装卸过程中可能出现的极端跌落冲击工况。模型采用显式动力学求解框架，可输出整个碰撞周期内的结构总变形分布、应力集中区域位置、塑性应变发展范围，能直观捕捉角部接触瞬间的应力波传递路径，定位瓶身、提手与支撑脚连接位置的薄弱点。从结构尺寸与边界适配性来看，模型中气瓶的外形比例完全参照工业常用的中压钢制气瓶设定，提手的跨距、底部支撑脚的开槽尺寸、瓶身壁厚均符合常规产品的设计规范，碰撞平面的尺寸设置完全覆盖气瓶角部接触后的滑移范围，避免边界效应影响仿真结果的准确性。在实际工程应用中，这类仿真模型可替代部分物理跌落试验，在设计阶段快速迭代瓶身壁厚、角部加强结构、支撑脚弧度等参数，对比不同方案下的抗冲击性能，减少物理样机的试制次数与试验成本，

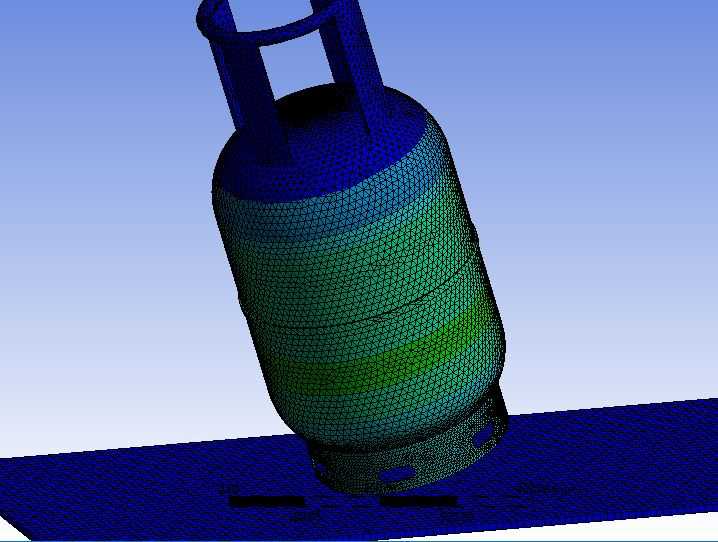

　　同时也能为气瓶的储运工装设计、装卸操作规范制定提供量化的数据支撑，比如根据不同碰撞角度下的失效阈值，划定转运过程中的允许跌落高度、防护层厚度要求。模型的网格划分在角部接触区域、支撑脚与瓶身连接位置做了局部加密，既保证接触计算的精度，也控制了整体求解规模，求解输出的变形云图可直接读取最大变形量的位置与数值，对应结构的失效风险点，帮助设计人员快速判断现有结构是否满足抗冲击安全要求，针对性地做局部结构优化，比如在角部增加圆弧过渡、加厚支撑脚板材、调整提手与瓶身的焊接位置等，从结构设计层面提升气瓶的本质安全水平。
