桁架式钢板支撑承重结构设计

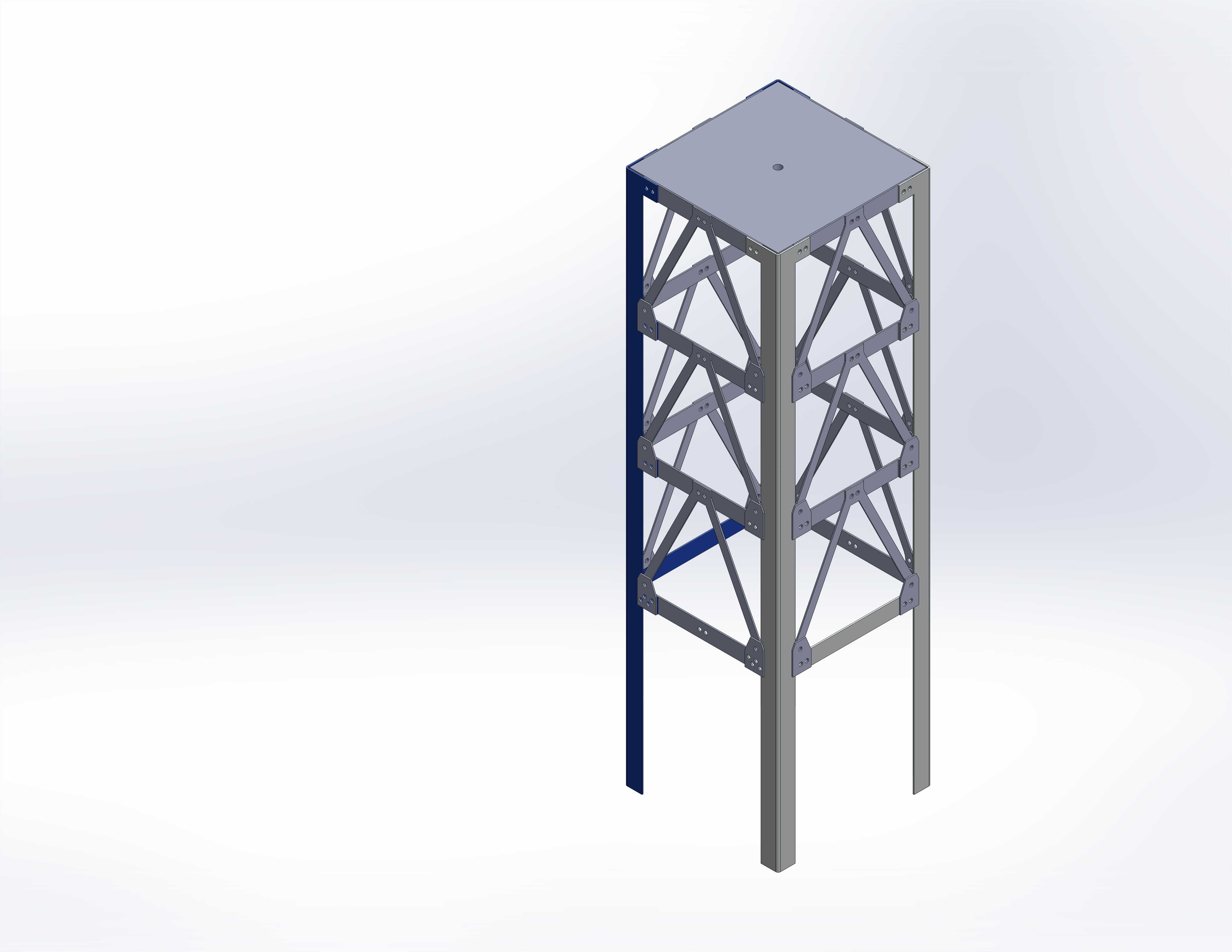

　　该桁架式钢板支撑结构多用于工业现场的高位设备承载、临时作业平台搭建以及管线架空布设场景，在车间生产线改造、户外临时作业点位搭建、轻型设备高位安装的工况中十分常见，能够在有限的占地范围内提供稳定的高位承载平面，解决地面空间不足、设备需要架高布设的实际需求。结构整体采用方管作为主承重立柱，四根立柱沿矩形四角垂直布设，立柱之间通过交叉斜撑形成多段稳定的桁架单元，每一层斜撑都通过节点板与立柱可靠连接，避免立柱受侧向力时出现失稳变形，顶部设置整块钢板作为承载平台，平台表面预留安装定位孔，可直接与上方需要架高的设备底座通过螺栓连接，不需要额外加工过渡连接件。从设计思路来看，该结构优先考虑承载稳定性与材料利用率的平衡，

　　没有采用整板焊接的封闭立柱结构，而是用交叉斜撑替代实心腹板，在保证整体抗侧移、抗扭转能力的前提下，大幅降低结构自身重量，同时减少焊接作业量，降低加工过程中的焊接变形风险。主立柱选用的型材壁厚根据常规轻型设备承载需求匹配，斜撑采用与立柱同材质的薄壁型材，所有连接节点的焊缝长度与焊脚尺寸都经过受力核算，避免节点处出现应力集中导致的结构失效。安装边界方面，结构底部预留地脚连接孔，可通过膨胀螺栓与混凝土地面固定，也可搭配底部调节脚座在不平整的地面完成调平安装，整体占地尺寸适配多数车间内的通道旁闲置空间，顶部承载平面的尺寸可匹配常见的小型控制箱、轻型检测设备、管线转接座的安装尺寸，不需要对上方设备的底座做额外改造。

　　结构的侧向桁架单元预留了管线穿设空间，现场布设时可直接将电缆、气路管线沿桁架内侧排布，不需要额外安装管线支架，兼顾了承载与管线布设的双重需求。在实际使用中，该类支撑结构可根据需要承载的设备重量调整型材规格与斜撑排布密度，当前设计的桁架分段间距适配常规1.2米至2.4米的架高需求，单段结构可通过顶部与底部的连接法兰实现多段拼接，满足更高位置的架高承载需求，拼接处的定位止口可保证多段拼接后的整体垂直度，避免累积安装误差导致的结构倾斜。
