方柱绕流二维流体流动仿真分析模型

　　在工程流体力学应用场景中，钝体绕流是管道输运、建筑风载、换热器管束设计、水下结构载荷计算等领域频繁遇到的典型问题，本次呈现的二维流场分析模型，针对方形钝体的外流场流动特性开展仿真计算，可直接为同类结构的流场特性预判、载荷校核提供量化参考依据。从实际工程用途来看，这类二维仿真模型能够快速复现不同来流条件下的流场演化规律，相比全三维仿真可大幅缩短计算周期，在方案初期的参数选型阶段实用性极强，比如在设计户外高耸方形设备的风阻结构、管内方形阻流元件、换热设备内的扰流柱排布时，都可以借助这类二维仿真结果快速锁定核心参数区间，减少后续三维仿真与实物试验的迭代次数。模型的核心功能特性在于同步输出了流场压力分布云图与速度矢量分布结果，

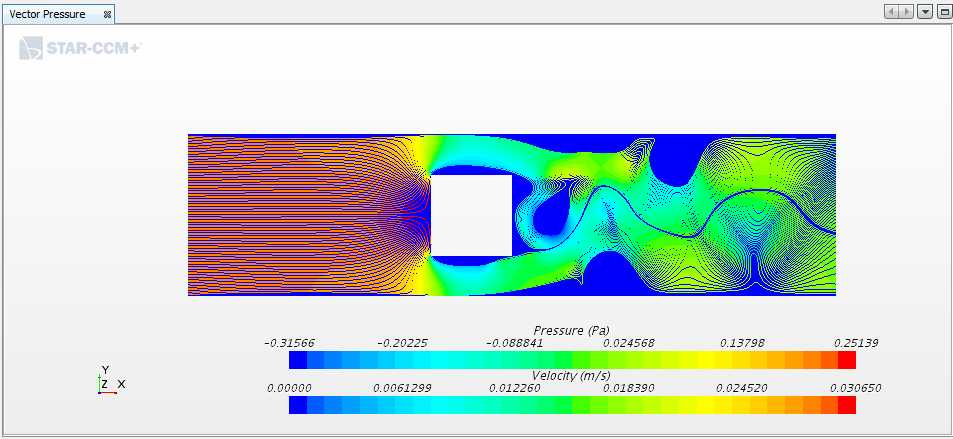

　　压力云图标定了从负压区到正压区的完整数值区间，可直接读取钝体迎流面、背流面的压差数据，为结构的风载、流致振动载荷计算提供输入参数；速度矢量场清晰呈现了钝体两侧的边界层分离现象、背流区的涡旋生成与脱落规律，能够直观观测到卡门涡街的形成形态与发展范围，为判断涡脱频率、规避结构共振风险提供可视化依据。从设计思路层面，该二维模型采用了结构化网格划分思路，对钝体近壁面、尾流涡旋发展区域做了网格加密处理，保证边界层内的流动参数计算精度，远场区域网格逐步稀疏以控制整体计算量，计算域的入口边界设置在钝体迎流侧足够远的位置，避免入口边界条件对近壁流场的干扰，出口边界设置在尾流充分发展的区域，保证流出的流场参数无反射误差，上下边界采用对称边界设置，

　　模拟无限大流场的来流条件。在安装与计算边界层面，该二维模型的计算域尺寸设置充分考虑了钝体阻塞比的影响，将阻塞比控制在工程允许的5%以内，避免上下边界对绕流流场的挤压效应，钝体在计算域内的位置预留了足够的尾流发展空间，能够完整捕捉到涡旋从生成、发展到耗散的全过程，近壁面的第一层网格高度满足壁面函数的计算要求，可准确获取壁面剪切力、边界层厚度等关键参数，为后续的结构强度校核、振动特性分析提供可靠的流场输入数据。
