离心风机双叶轮流场性能对比分析模型

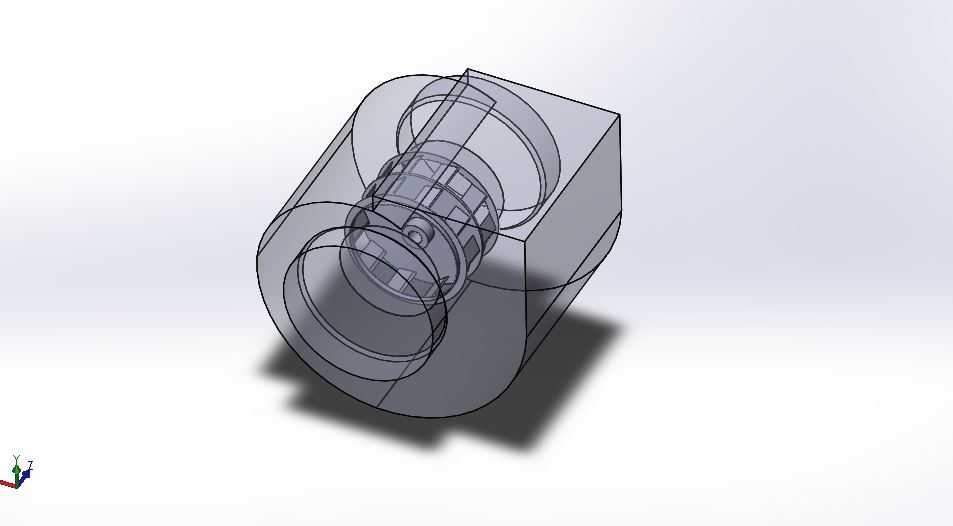

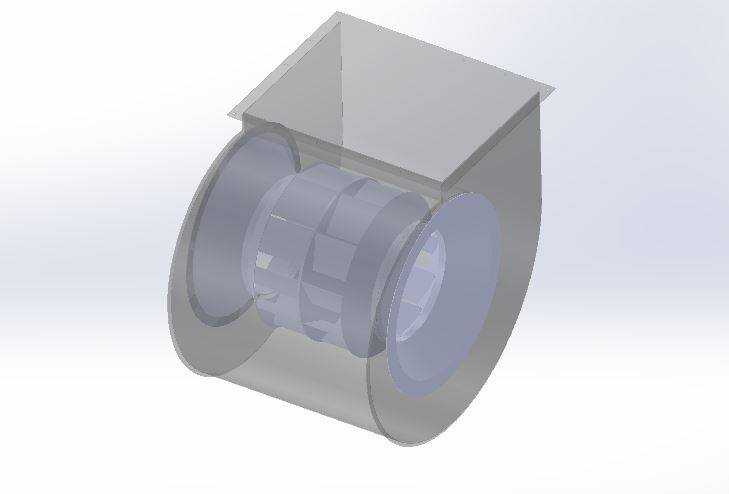

　　在工业通风、烟气输送、车间换气、工艺风送等场景中，离心风机是应用占比极高的流体输送设备，其核心做功部件叶轮的结构形态，直接决定整机的风压、风量、运行效率与能耗水平。本次构建的分析模型，针对相同进风工况、相同蜗壳安装边界条件，搭建了两种不同叶型的叶轮结构，通过流场仿真还原内部气流的真实运动轨迹，可直观观测不同叶道内的流速分布、涡流产生位置与气流出口角度差异。从安装边界来看，模型匹配常规工业离心风机的蜗壳适配尺寸，进风口直径、叶轮轴向宽度、蜗壳出口截面尺寸均参照常用中低压离心风机的安装接口设定，可直接适配现有同规格风机的安装位，无需额外改动蜗壳与进风管道的连接结构。设计过程中，首先锁定相同的叶轮外径、轮盘轮盖的连接尺寸，

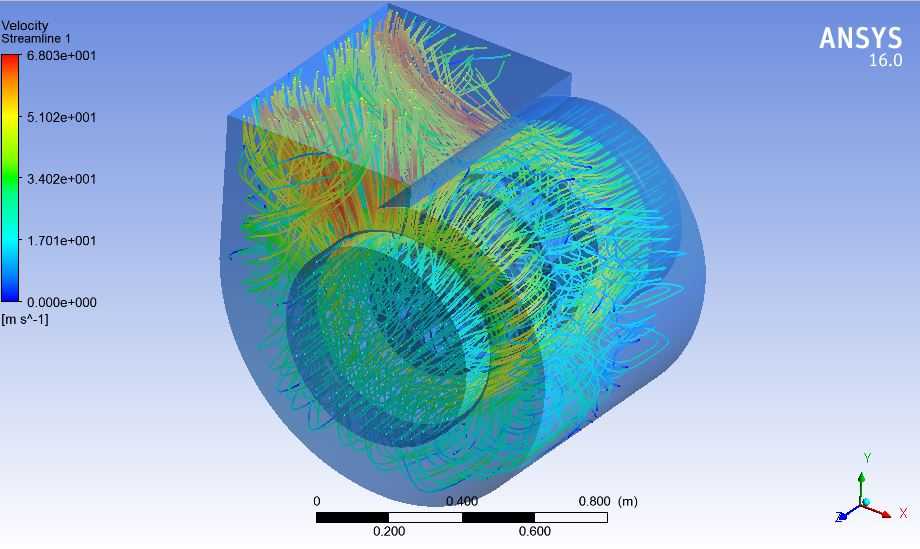

　　保证两种叶轮可实现同机位互换，在此基础上分别调整叶片的型线曲率、叶片出口安装角、叶片数量，其中一种叶型侧重高风压输出，适配长距离管道送风、高阻力管网场景，另一种叶型侧重大风量低能耗，适配大开间车间通风、低压工艺送风场景。流场仿真结果可清晰呈现气流从进风口轴向进入叶轮后，经叶片做功转向径向流出的全过程，不同颜色的流线对应不同流速区间，可直观看到叶道内是否存在气流分离、局部涡流堵塞流道的问题，为叶轮结构优化提供量化参考。在实际选型与改型过程中，工程人员可依托该模型的流场分析逻辑，快速评估不同叶型在目标工况下的适配性，避免盲目打样测试带来的成本浪费，同时可根据现场管网的阻力特性，匹配对应性能的叶轮结构，保证风机运行在高效区间，

　　降低长期运行的能耗成本。模型还原的蜗壳内部流道、叶轮与蜗壳的配合间隙，均参照实际加工装配的公差要求设定，仿真结果与实际运行数据的吻合度较高，可直接作为风机结构优化、性能迭代的参考依据，也可用于新入职结构设计人员的流场分析教学案例，帮助理解离心风机的做功原理与叶型对性能的影响机制。
