汽车底盘阶梯式结构三维设计方案

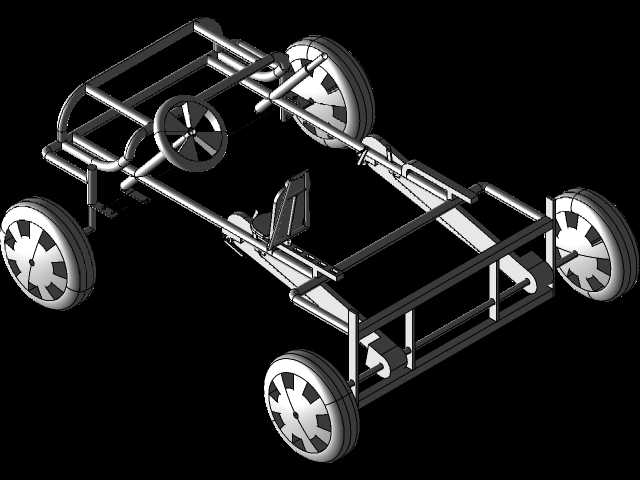

　　在整车正向开发的底盘结构预研阶段，底盘作为承接动力总成、行驶系统、车身附件以及驾乘人员的核心承载基体，其结构布局直接决定整车的轴距分配、驾乘空间边界以及后续零部件的安装适配性。本次设计的底盘结构采用阶梯式承载框架，在前期方案验证阶段完成了不同三维软件间的结构数据交互，确保结构特征在跨平台协作中无特征丢失、无装配干涉问题。从实际使用场景来看，该底盘结构可适配小型电动代步车、场地作业通勤车的开发需求，能够为后续悬架安装、动力模块固定、驾驶舱布局提供精准的安装基准。结构设计过程中，优先考虑承载框架的受力传递路径，将前舱区域、驾乘区域、后装载区域的承载梁做阶梯式落差设计，既能够降低整车重心高度，提升行驶过程中的稳定性，也能为电池组、

　　管线布置预留充足的离地空间，避免非铺装路面行驶时出现托底磕碰的问题。尺寸边界设定上，不含车轮装配的底盘主体总长设置为80cm，对应前舱延伸段的底盘尺寸为130cm，匹配直径60cm、断面宽度28cm的车轮安装位，轮拱预留间隙能够满足悬架跳动行程的避让需求，不会出现极限工况下轮胎与底盘框架的剐蹭问题。从驾驶员人机工程适配角度出发，设计阶段将前底盘最前端到驾驶员座椅安装面的水平距离设定为75cm，该尺寸能够适配多数成年驾乘人员的腿部伸展空间，避免出现坐姿局促、踏板操作距离不适配的问题。结构建模过程中，对所有安装孔位、梁体衔接处做了圆角过渡处理，减少应力集中点，同时预留了标准件装配的工艺缺口，方便后续生产阶段的焊接、螺栓紧固作业。

　　针对不同零部件的安装需求，底盘框架上预设了多组通用安装平面，能够适配不同规格的转向机构、制动管路、线束固定卡扣的安装，无需在后续改型阶段对主框架做大规模切割焊接，提升底盘平台的通用适配能力。在结构验证环节，通过对轮距、座椅安装位、前舱边界的反复校核，确保各部件装配后不存在运动干涉，阶梯式的梁体结构也能在发生正面碰撞时通过逐级溃缩吸收冲击能量，提升驾乘区域的安全防护能力。
