多层抽拉式户外便携烧烤炉结构设计

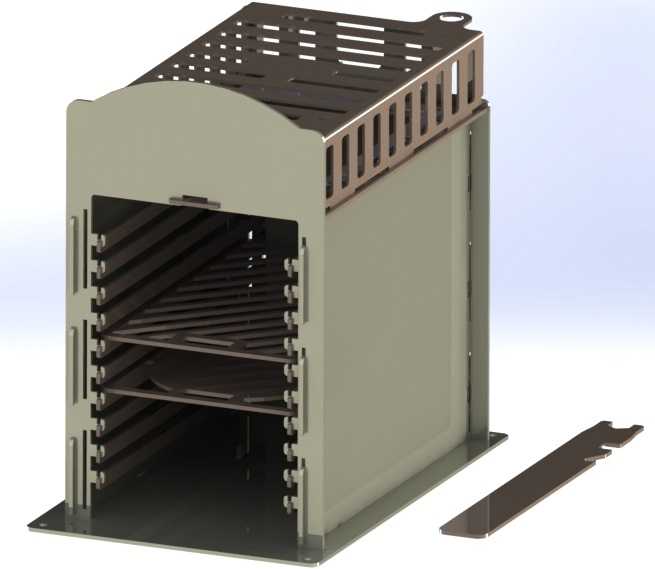

　　这款烧烤设备的结构设计围绕户外聚餐、小型商用摆摊两类核心使用场景展开，整体采用钣金折弯拼接工艺，无需复杂焊接工序即可完成组装，兼顾生产效率与结构强度。设备主体为立式方箱结构，顶部设置弧形导流盖板，盖板表面排布多组条形通风孔与圆形排烟孔，既可以阻挡烤制过程中食材残渣飞溅，又能通过孔位排布引导热流向上扩散，避免局部热量淤积导致食材烤焦。

　　从功能布局来看，炉体内部设置多组平行排布的抽拉式烤架导轨，烤架采用带镂空格栅的钣金件，可根据食材烤制需求灵活调整放置层数，同时抽拉结构便于食材翻面、添加炭火等操作，无需将手深入高温炉腔内部，降低操作烫伤风险。炉体两侧设置竖向通风格栅，可通过搭配的插板调整通风口开合大小，以此控制炉内进氧量，灵活调节炭火燃烧温度，适配不同食材的烤制温度要求。炉体底部设置平整安装底板，可直接放置在平整台面、地面使用，底板延伸出的边沿可承接烤制过程滴落的油污，避免污染放置面，配套的独立抽拉接油盘可从炉体侧面抽出，便于使用后的清洁维护。

　　设计过程中充分考虑钣金加工的工艺特性，所有折弯边均预留标准折弯余量，孔位排布避开折弯应力集中区域，避免钣金成型过程中出现开裂、变形问题。炉体顶部设置的挂孔结构，可搭配挂钩实现悬挂收纳，减少闲置状态下的存放空间占用。烤架格栅的镂空比例经过反复调整，既保证足够的支撑强度避免食材掉落，又能让炭火热量充分向上传递，同时减少食材与烤架的接触面积，降低食材粘黏概率。炉体外壳采用哑光耐高温涂层处理，可耐受长期高温烤制的工作环境，避免表面出现氧化掉漆问题，边角位置均做圆弧过渡处理，避免搬运、使用过程中划伤操作人员。

　　安装边界方面，设备整体为组装式结构，所有零部件均可通过卡扣、插接方式完成装配，无需额外紧固件，出厂时可采用平板包装运输，大幅降低物流运输成本，用户收到后可快速完成组装使用。炉体内部的炭火放置区与烤架层预留足够安全距离，避免炭火直接接触烤架导致局部温度过高，同时炉体侧壁采用双层钣金间隔结构，可有效降低外表面温度，避免使用过程中误触炉壁造成烫伤。
