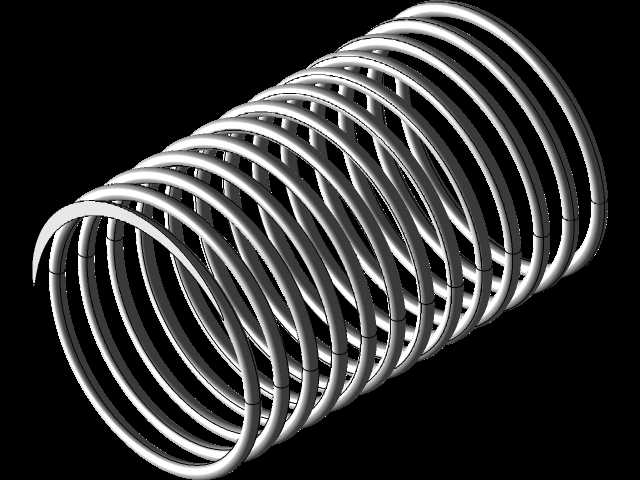

等节距圆柱螺旋压缩弹簧三维结构

　　这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常选型和建模时最先要明确的是安装边界，也就是两端并紧磨平的支撑圈长度，这部分不参与弹性变形，直接决定了弹簧的有效工作圈数，建模时如果忽略支撑圈的并紧结构，后续做装配干涉检查很容易出问题，尤其是在阀类、冲压工装、悬架机构的装配场景里，支撑圈的端面平面度直接影响弹簧受力后的垂直度，偏载会大幅缩短弹簧的实际使用寿命。从应用场景来看，小线径的这类弹簧常出现在气动元件的复位结构、电器开关的触点压紧结构里，大线径的则会用在工程机械的缓冲模块、重型设备的隔振支座上，不同场景下对弹簧的旋向没有强制要求，除非是和螺纹结构配合安装，或者是成对组合使用的弹簧，才需要特意设置相反旋向避免卡滞。

　　设计这类弹簧的时候，首先要根据工作载荷确定线径和中径，旋绕比通常控制在4到10的区间里，旋绕比太小的话卷绕加工难度大，内应力集中明显，旋绕比太大的话弹簧容易失稳，尤其是长径比超过4的压缩弹簧，工作中很容易出现侧向弯曲，这时候要么调整参数控制长径比，要么在结构里加导杆或者导套做限位。建模过程里要注意螺旋线的生成逻辑，两端的支撑圈需要做并紧处理，也就是端部的螺旋升角逐渐减小，直到端面和安装基准面贴合，磨平的部分通常要占到3/4圈左右，保证支撑端面有足够的接触面积，不会在受压时出现端面滑移。实际选型匹配的时候，除了刚度、行程这些核心参数，还要考虑安装空间的径向余量，弹簧受压后外径会有一定的膨胀量，尤其是大变形量的工况下，

　　径向预留间隙不足会导致弹簧和安装孔壁摩擦，不仅会产生异响，还会磨损弹簧表面影响载荷输出精度。另外弹簧的两端安装面如果是平行度不足的焊接件或者铸件，最好在弹簧和安装面之间加调整垫片，避免局部应力集中导致弹簧早期断裂，很多现场出现的弹簧断裂故障，本质都不是弹簧本身的参数问题，而是安装边界的约束条件没有达到设计要求，建模时把这些安装约束的细节体现出来，能给后续的结构评审和现场装配减少很多不必要的麻烦。
