电动高尔夫球车防滚笼架结构设计

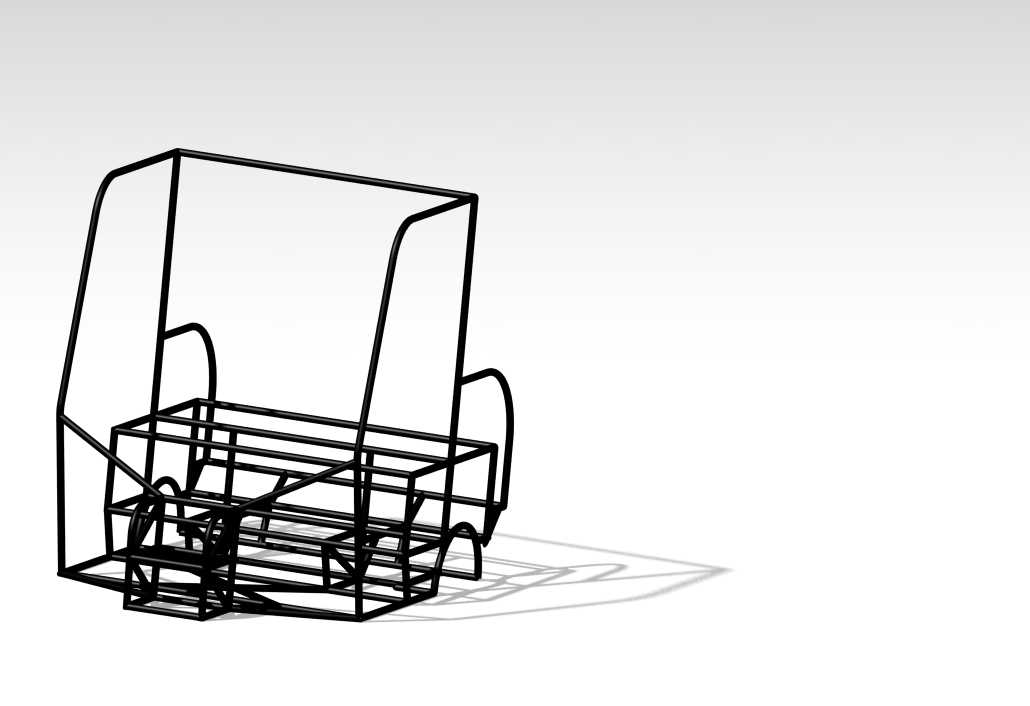

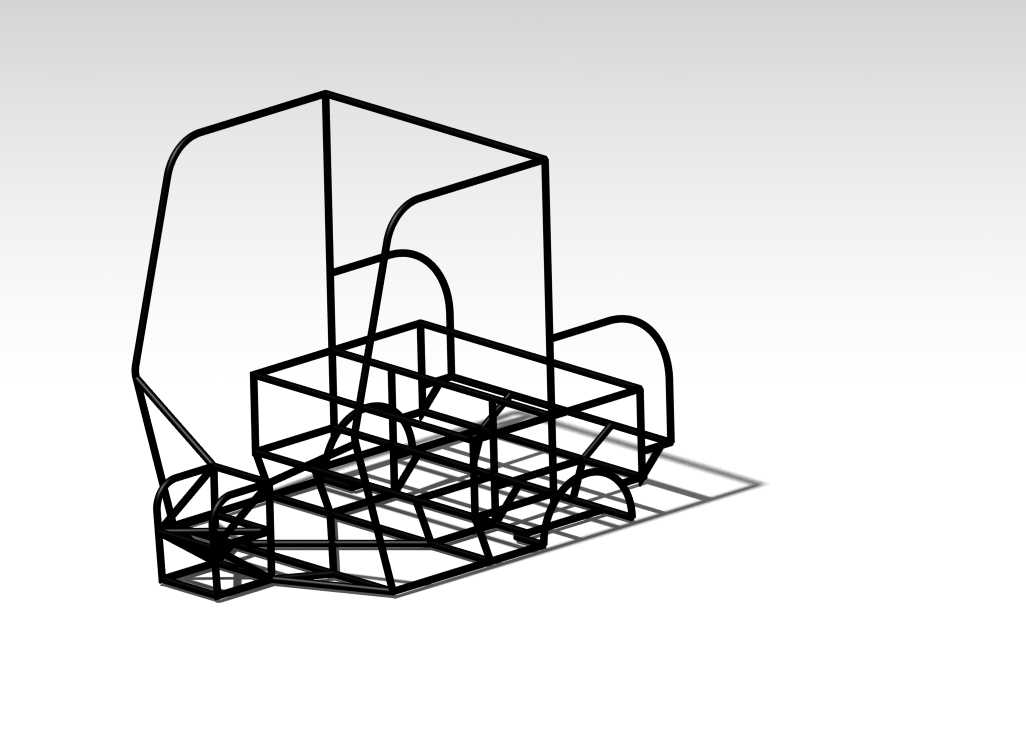

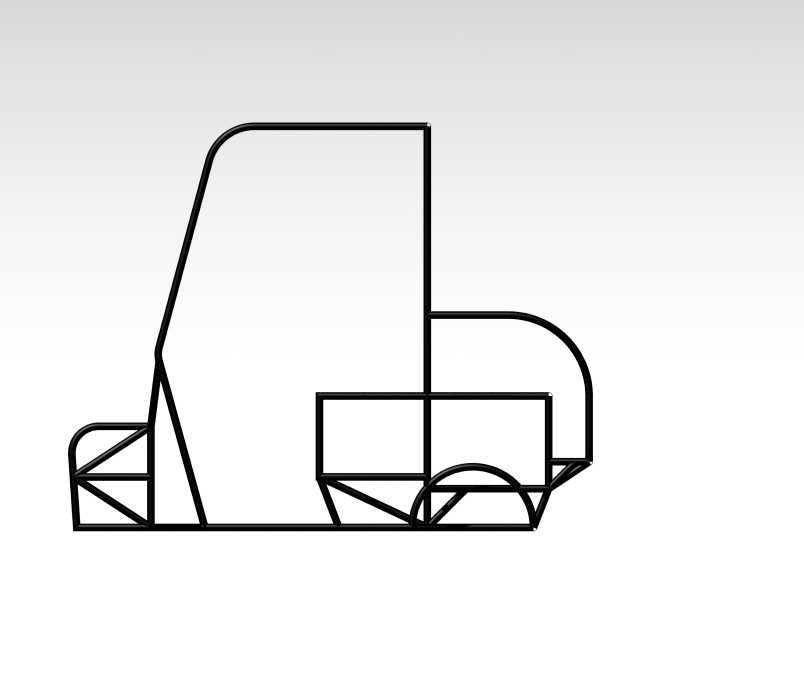

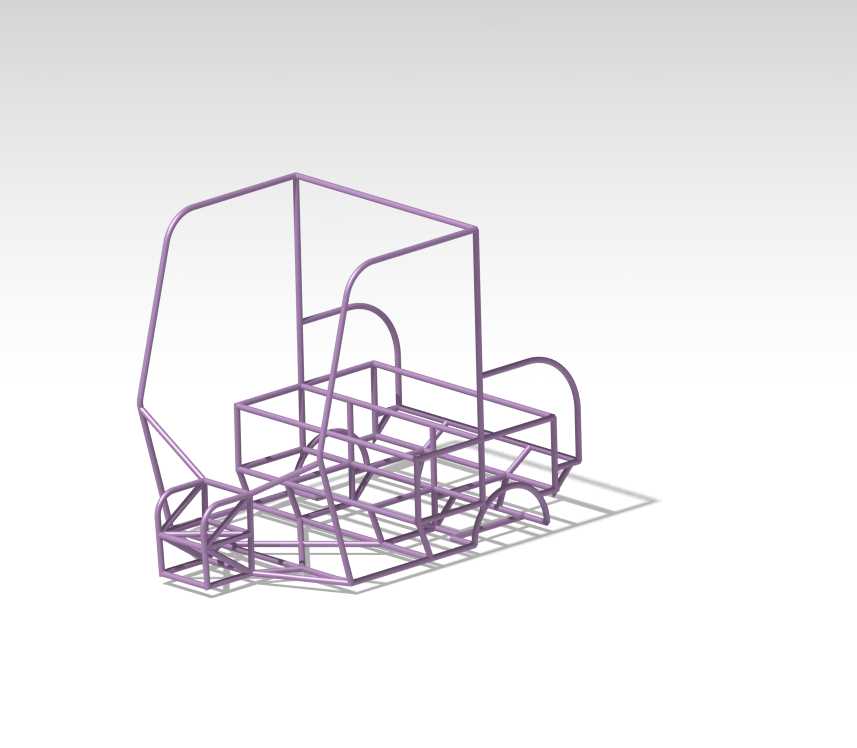

　　这款笼式骨架结构是专为场地类电动高尔夫球车设计的防滚承载构件，日常应用于高尔夫球场、景区观光接驳、厂区短途通勤等低速电动代步车辆场景，核心作用是在车辆发生侧翻、倾翻事故时，为驾乘人员预留足够的生存安全空间，避免车身变形挤压乘员舱，同时作为整车的核心承载基体，承担电池组、座椅、车身覆盖件、转向行走机构的安装定位功能。从结构设计逻辑来看，整体采用空间管件桁架式布局，所有受力杆件均通过空间角度拼接，形成连续的传力路径，没有冗余的非受力结构，在控制整体重量的前提下最大化结构抗扭、抗冲击性能。前部区域预留了前悬安装点、转向机构布置空间以及电池舱的承载框架，杆件排布避开了前轮转向的运动干涉边界，确保转向轮达到最大转角时不会与骨架发生剐蹭；

　　中部乘员舱区域的侧边防滚杆件做了向内收的弧度处理，既保证了驾乘人员上下车的通过空间，又能在侧翻时第一时间接触地面承接冲击力，顶部的横向与纵向杆件形成闭合的环形框架，侧翻时可将顶部冲击力快速分散到前后立柱与底部车架，避免顶部塌陷。后部框架预留了后驱电机、后置电池组以及后货筐的安装点位，底部的纵横梁排布匹配常见的高尔夫球车轴距与轮距参数，安装孔位的位置公差控制在装配允许范围内，可直接适配多数同级别低速电动代步车的底盘安装接口。设计过程中针对管件的弯折角度做了工艺适配，所有弯管的曲率半径均满足常规冷弯工艺的加工要求，不需要额外开模定制特殊弯折工装，降低生产加工的难度与成本；杆件连接节点均采用相贯线切割后满焊的处理方式，

　　关键受力节点额外增加了三角形加强斜撑，避免应力集中导致的焊缝开裂问题。整体结构的外轮廓边界充分考虑了后期覆盖件的安装需求，外侧预留了覆盖件安装的固定点与贴合面，不需要对骨架做二次切割修改即可完成外饰件的装配，乘员舱内部的杆件位置避开了安全带安装、座椅固定的操作空间，不会出现装配干涉的问题。
