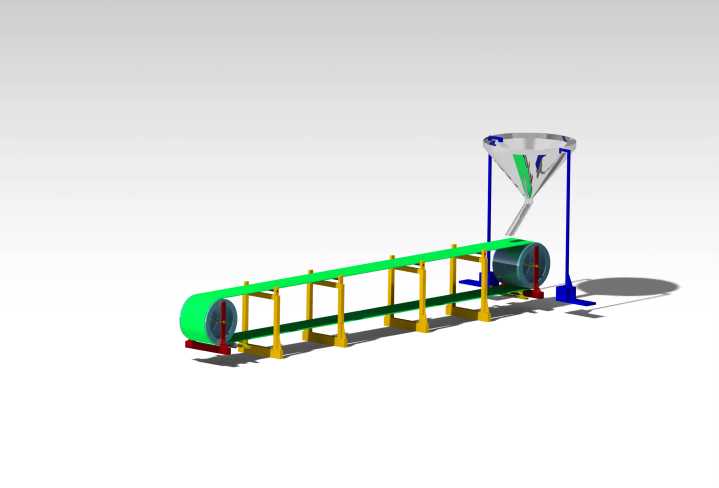

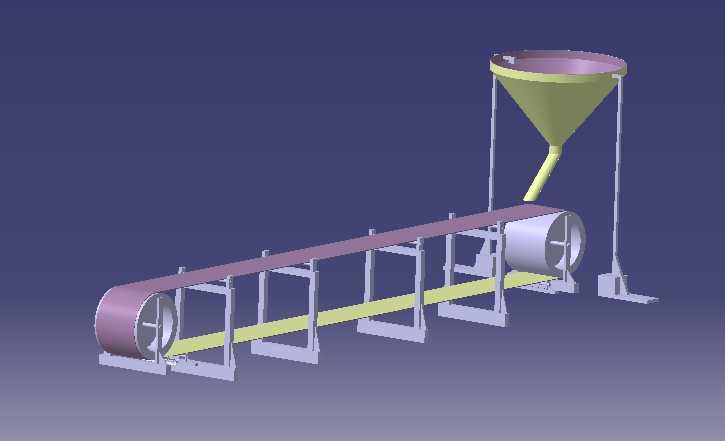

带进料料斗的皮带输送装配结构

　　这套带进料料斗的皮带输送结构，主要面向散状颗粒、小块状物料的定点上料与水平输送场景，常见于粮食加工、建材分装、小型化工原料转运、食品初加工等生产环节，可衔接上游储料、筛分设备与下游包装、混料、加工工位，替代人工完成物料的连续转运作业，降低人工搬运的劳动强度，同时减少散料转运过程中的撒漏与粉尘外溢问题。整套结构采用落地式水平布置，输送段的机架采用标准型材焊接拼接，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证两侧机架的平行度偏差控制在合理范围，避免皮带运行过程中出现跑偏、蹭边的问题。驱动端采用端部滚筒内置驱动的布置形式，改向滚筒设置在机架另一端，上下托辊按等间距排布承托皮带，

　　上托辊采用槽型布置可增大散料的承载截面积，下托辊采用平托承托回程段皮带，减少皮带运行过程中的下垂晃动。进料端配套的锥形料斗通过独立支架固定在输送段进料端上方，料斗出料口设置导料溜槽延伸至皮带上方的受料段，溜槽底部与皮带表面预留合理间隙，避免刮伤皮带工作面，同时导料槽两侧可加装挡边，防止物料下落过程中向皮带两侧撒落。设计过程中优先考虑了散料输送的通用性，皮带宽度、输送段长度可根据实际工位间距调整，料斗的容积可匹配上游设备的出料流量，避免出现物料堵积、溢料的情况；滚筒的表面可根据输送物料的特性选择包胶或者光面处理，提升皮带与滚筒之间的摩擦力，减少重载启动时的打滑问题。整套结构的所有零部件均做了装配约束，各转动部件预留了合理的转动间隙，

　　支腿的高度可根据上下游设备的对接高度做小幅调整，安装边界需预留皮带张紧调节、日常维护的操作空间，张紧机构设置在改向滚筒端，可通过调节螺栓调整皮带的张紧度，补偿皮带长期运行后的拉伸变形。日常运维过程中，可直接拆卸护罩检查滚筒、托辊的转动情况，料斗内壁可根据物料特性加装耐磨衬板，减少物料长期冲刷造成的磨损，整套结构可直接作为小型散料输送线的主体单元，也可多段拼接组成更长距离的输送线路，适配不同车间的布局需求。
