卡丁车轻量化防滚翻管状保护架结构

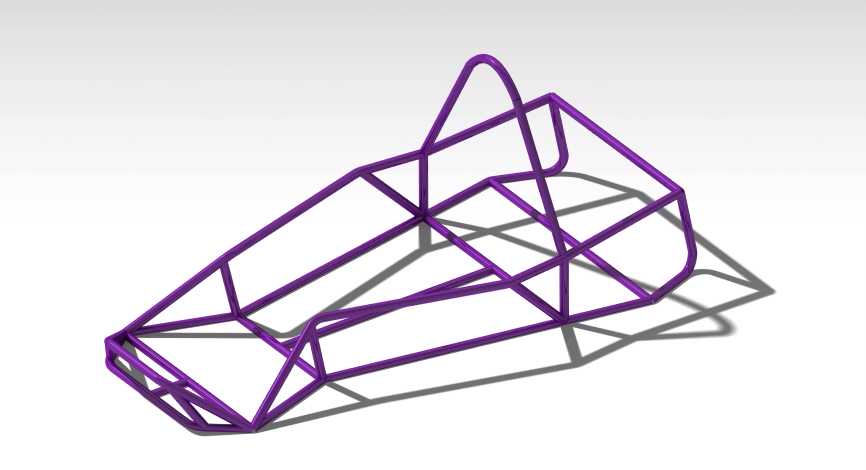

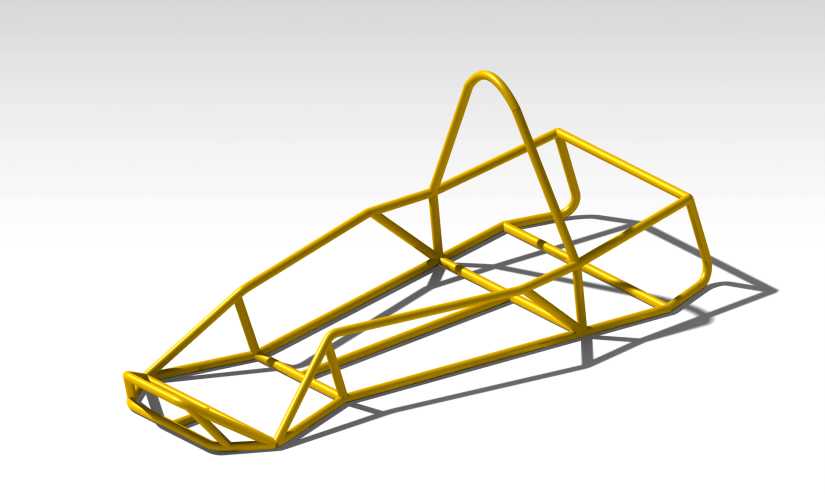

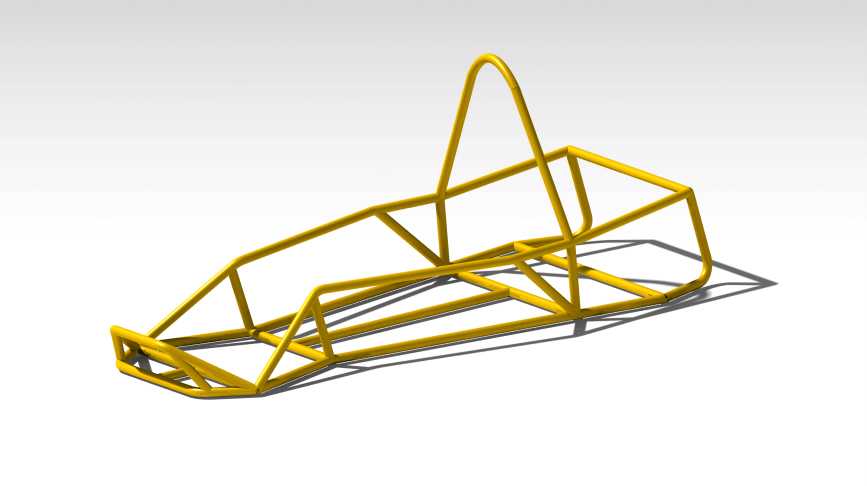

　　这款管状防护结构主要应用于场地娱乐卡丁车、小型越野卡丁车的乘员安全防护场景，是卡丁车整车结构中核心的被动安全部件，在车辆发生侧翻、碰撞时承担主要的载荷传递与变形吸能作用，避免乘员舱受挤压变形威胁驾乘人员安全。从结构设计逻辑来看，整体采用空间桁架式布局，所有杆件均采用冷拔无缝钢管弯制后焊接成型，没有多余的冗余结构，在保证结构强度的前提下尽可能降低整体重量，符合小型竞速类车辆轻量化的设计需求。结构前部预留了前防撞梁、转向机构、踏板总成的安装点位，杆件弯折弧度完全避让前轮转向的最大运动边界，不会出现转向过程中轮胎与架体干涉的问题；中部乘员舱区域的杆件排布充分考虑了驾乘人员的坐姿空间，侧边防撞杆的高度刚好覆盖驾乘人员躯干侧面，

　　顶部的弧形防滚横梁在车辆倒扣时能形成足够的安全生存空间，避免驾乘人员头部直接接触地面；后部结构预留了动力总成、后悬架、后轮制动系统的安装接口，后段斜向支撑的杆件直接将后部载荷传递到主纵梁上，在发生后部撞击时能将冲击力快速分散到整个架体，避免局部应力集中导致焊缝开裂。设计过程中对所有弯管的弯折半径做了统一规范，既适配常规弯管机的加工工艺要求，也避免了小半径弯折导致的钢管局部壁厚减薄、强度下降的问题；所有杆件的连接节点均采用相贯线切割后满焊处理，焊缝位置避开了应力集中的弯折区域，能有效提升整体结构的抗疲劳性能。安装边界方面，架体底部预留了四个与底盘安装座对接的固定点位，孔位公差控制在±0.5mm范围内，

　　可直接适配多数常规168F动力卡丁车的底盘安装尺寸，不需要额外做打孔改位；架体上部预留了安全带安装锚点、座椅固定支架的焊接点位，后期加装附属配件时不需要在主受力杆件上额外打孔破坏结构强度。实际使用中，这款防滚架可承受超过3倍整车重量的顶部静压载荷，侧方碰撞时的变形量控制在50mm以内，完全满足小型非道路卡丁车的安全防护要求，同时整体重量比同强度的板式焊接车架轻40%以上，能有效降低整车整备质量，提升车辆的动力响应与操控灵活性。
