通风散热型机动车制动盘结构设计

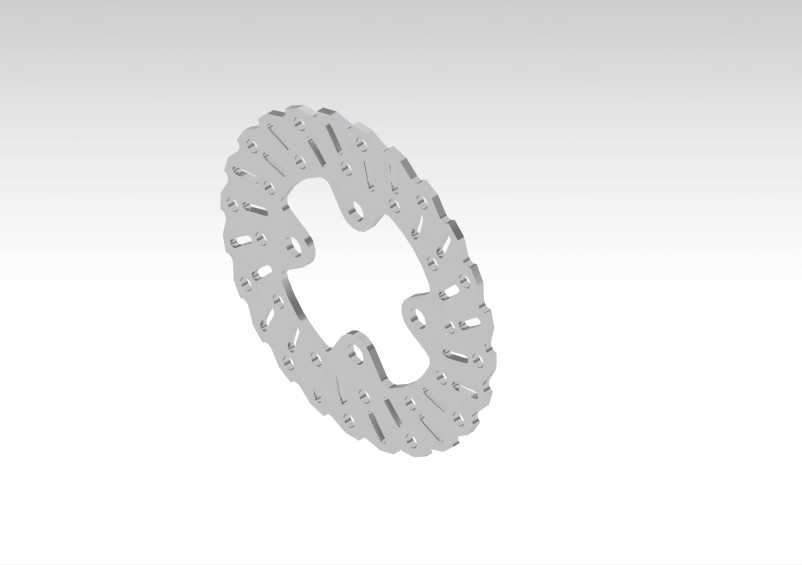

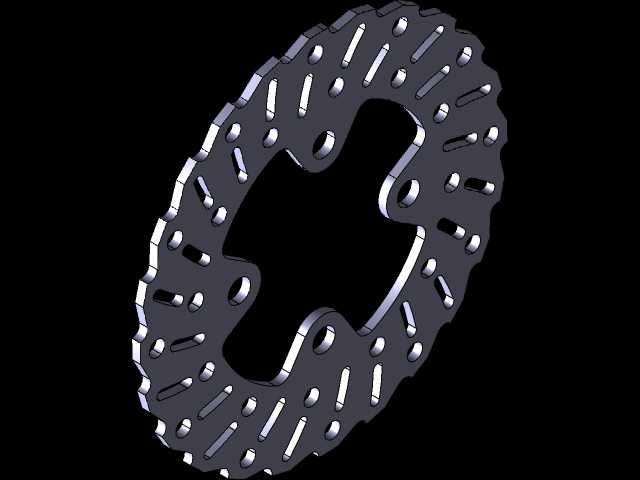

　　这款环形带镂空槽的制动部件，主要应用于两轮机动车、全地形车的前轮制动系统中，作为盘式制动系统的核心摩擦承载件，工作时配合制动卡钳的夹紧动作，通过接触面的摩擦力将车轮转动的动能转化为热能耗散，实现车辆减速或驻车的功能。从结构设计逻辑来看，整体采用环形对称布局，中心预留的异形安装孔完全匹配轮毂轴头的定位轮廓，安装时可直接卡入轴头定位台阶，配合轮毂螺栓完成紧固，无需额外加装定位衬套，能有效减少装配累计误差，保证制动盘与车轮的同轴度，避免高速制动时出现盘面跳动引发的制动抖动问题。盘面均匀分布的斜向镂空槽，一方面是在连续制动过程中，引导气流穿过槽道带走摩擦产生的高温，避免盘面温度过高引发摩擦系数衰减导致的制动热衰退，

　　另一方面可以在制动时刮除摩擦片表面磨落的碎屑，减少碎屑夹在摩擦副之间造成的盘面异常磨损，同时也能在雨天行车时快速排走盘面水膜，缩短湿滑路面的制动响应距离。从安装边界来看，整体外径适配常规10-12寸轮毂的安装空间，盘面厚度控制在卡钳摩擦片的有效工作行程范围内，安装孔的节圆直径与对应车型轮毂的螺栓孔距完全匹配，装配后盘面与卡钳摩擦片的平行度公差可控制在0.05mm以内，保证制动时两侧摩擦片受力均匀，避免出现偏磨现象。设计时还在盘面边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能减少高速旋转时的边缘风阻，同时降低应力集中系数，提升盘面在反复冷热交替工况下的抗开裂性能。

　　这类制动盘的材质通常选用高碳铸铁材料，兼顾耐磨性能与导热性能，表面的镂空槽采用等距均匀分布的设计，保证旋转时的动平衡精度，减少高速转动时的振动传递，提升骑行过程中的平顺性。在实际选型匹配时，需要注意确认中心安装孔的轮廓尺寸与轮毂轴头完全契合，同时核对盘面外径与卡钳的安装位置是否匹配，避免出现卡钳与盘面干涉的问题，装配时需要按照对角顺序拧紧固定螺栓，保证盘面压紧力均匀，避免长期使用后出现盘面变形。
