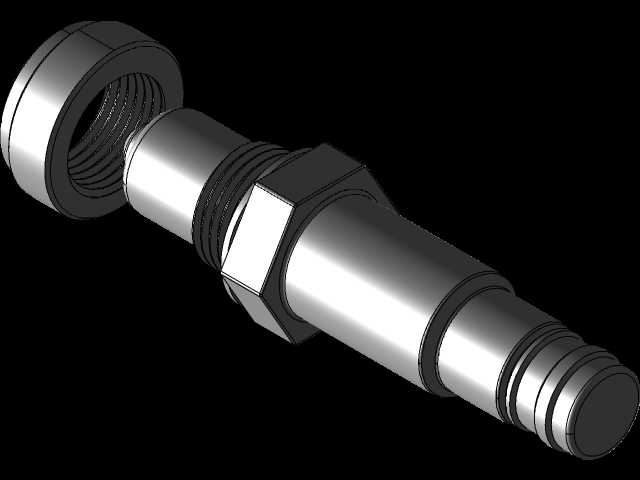

博世LSU4.9氧传感器配套塞子结构

　　在汽车排气系统的开发与台架验证环节，氧传感器是闭环控制空燃比的核心检测元件，配套的塞子则用于非安装工况下的传感器接口封堵、台架调试时的管路密封，以及传感器运输存储过程中的螺纹防护，避免水汽、杂质进入传感器检测端导致元件失效。这套结构的建模完全参照实物装配关系搭建，主体传感器部分采用阶梯轴式外形，靠近检测端的多道环槽用于布置密封胶圈，安装位的六角结构匹配标准扳手尺寸，方便现场装配时施加额定扭矩，不会出现打滑损伤螺纹的问题。螺纹段的参数完全沿用通用排气管安装接口规格，和市面上多数乘用车型的排气歧管、三元催化器前后端安装位适配，不需要额外做转接座加工。配套的塞子采用内螺纹结构，和传感器端部的外螺纹完全匹配，塞子的外圆做了滚花处理，

　　徒手即可完成拧紧操作，不需要借助工具，在台架测试临时拆卸传感器时，可快速封堵排气管开口，避免台架运行时的废气泄漏，同时阻挡外界灰尘进入排气管道污染催化载体。建模过程中特意还原了传感器尾部的出线端台阶结构，这个位置是线束护套的安装位，尺寸公差控制直接影响线束密封效果，若护套配合间隙过大，车辆行驶过程中的泥水、盐雾会顺着线束进入传感器内部，导致加热元件短路。塞子的端面做了内凹设计，拧紧后不会顶触传感器的陶瓷检测端头，避免陶瓷元件受挤压开裂，这也是实际装配中很容易被忽略的细节，不少新手建模时会把塞子内孔做平，实际装配时就会顶坏传感器核心部件。从安装边界来看，传感器六角头到检测端头的长度完全参照实车安装空间设定，不会出现安装后和排气隔热罩、

　　周边车架部件干涉的问题，塞子的整体长度刚好覆盖传感器外露螺纹段，拧紧后和六角端面齐平，不会额外占用空间。这套结构可直接用于排气系统的装配干涉检查、台架工装的设计参考，也能作为传感器教学演示的三维素材，帮助设计人员快速理解氧传感器的装配逻辑与密封设计要点，在做排气系统改装、后处理部件开发时，可直接调用该模型完成布局校验，省去反复测量实物尺寸的步骤。
