汽车侧围内饰盖板结构设计方案

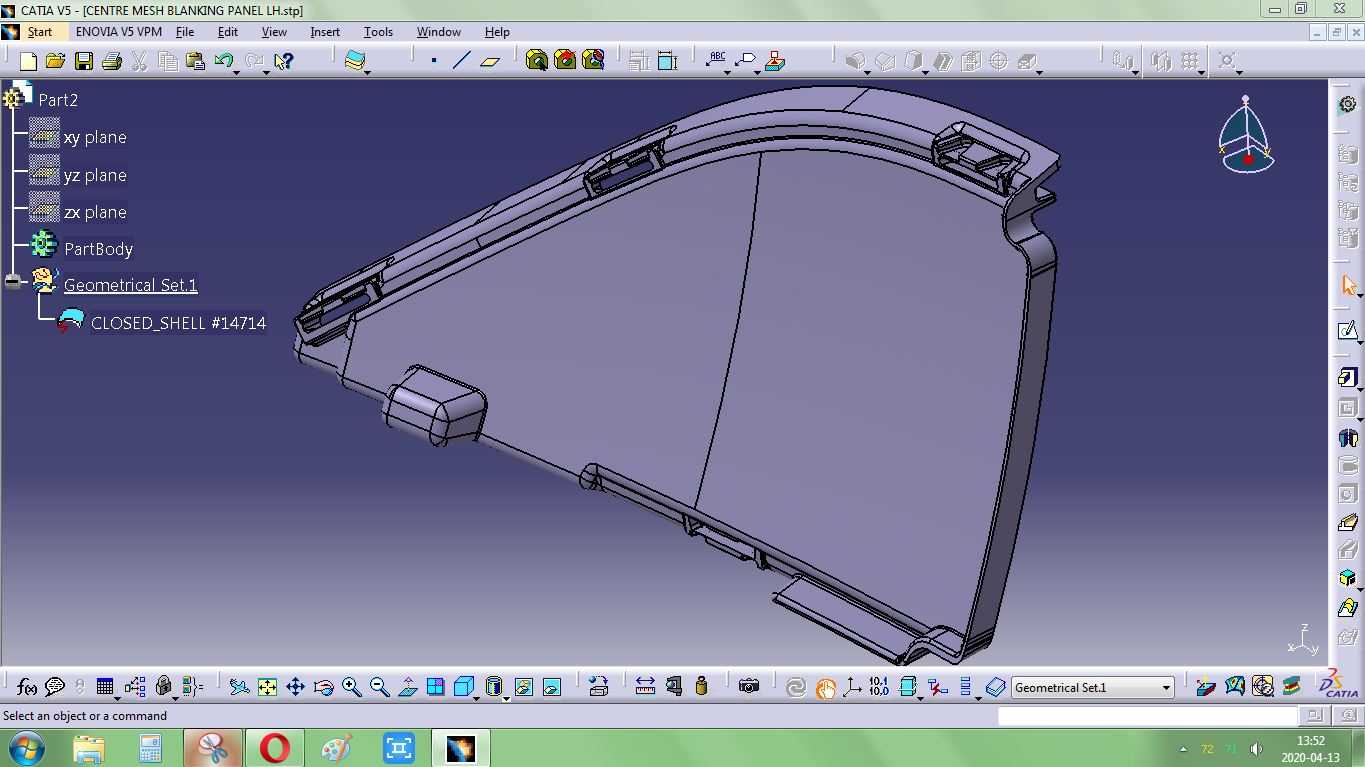

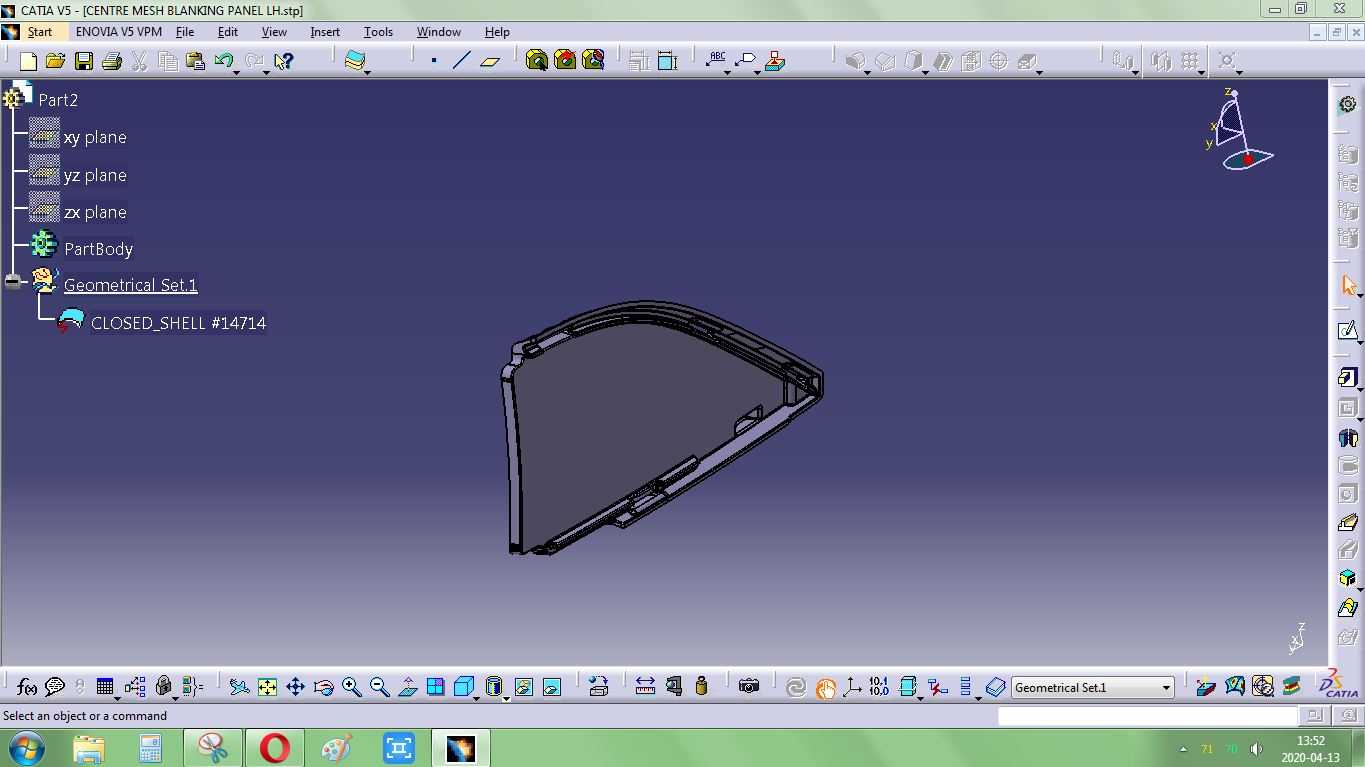

　　该零件属于乘用车侧围区域的内饰覆盖件，主要应用在乘员舱后侧围与三角窗衔接的位置，承担遮挡内部钣金焊缝、线束、钣金止口的作用，同时匹配内饰整体造型风格，为乘员提供平整的触感界面，避免裸露钣金带来的割伤风险，也能在车辆行驶过程中阻隔部分轮腔传递上来的路噪，提升舱内静谧性。从结构设计逻辑来看，零件整体采用大曲率弧面造型，完全贴合侧围外板的冲压型面走势，边缘做了均匀的翻边处理，翻边高度控制在6-8mm区间，既保证和周边内饰件的搭接间隙均匀，也能提升零件自身的边缘刚度，避免装配后出现边缘翘曲的问题。零件上集成的几处卡扣基座，位置完全对应侧围钣金上的预留安装孔，卡扣基座做了加强筋环绕设计，筋条厚度1.2mm，既保证卡扣压入后的保持力，

　　也能避免安装时卡扣座开裂。零件下部预留的凸台结构，是为了避让侧围内部的线束固定卡扣以及钣金焊接凸点，凸台的拔模角度设置为3度，满足注塑生产的脱模要求，同时凸台边缘做了R2的圆角过渡，避免应力集中导致的零件开裂。在安装边界的考量上，零件和周边三角窗密封条的搭接量设置为4mm，装配后能完全遮挡密封条的拼接缝隙，和上方顶棚内饰的搭接采用压边结构，压边深度5mm，能吸收顶棚装配的公差累积，避免出现离缝问题；和下方门槛内饰的衔接处做了阶梯式配合，配合间隙控制在0.5mm以内，保证视觉上的连续性。零件主体壁厚设置为2.5mm，整体壁厚均匀，局部卡扣基座位置壁厚不超过3mm，避免注塑过程中出现缩痕影响外观质量，所有外露边缘都做了R0.

　　5的圆角处理，触感顺滑无锐边，满足内饰零件的触感要求。在功能实现上，零件背面的几条纵向加强筋，顺着零件的型面走势布置，筋高10mm，厚度1mm，能大幅提升大尺寸薄壁零件的整体刚度，避免车辆行驶过程中零件出现共振异响，同时加强筋的位置避开了内部线束的走线路径，不会出现线束被筋条压损的风险。
