悬架减震器摊销器结构设计方案

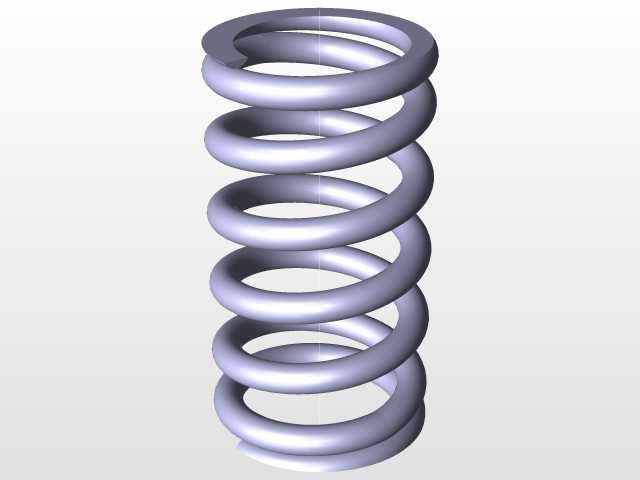

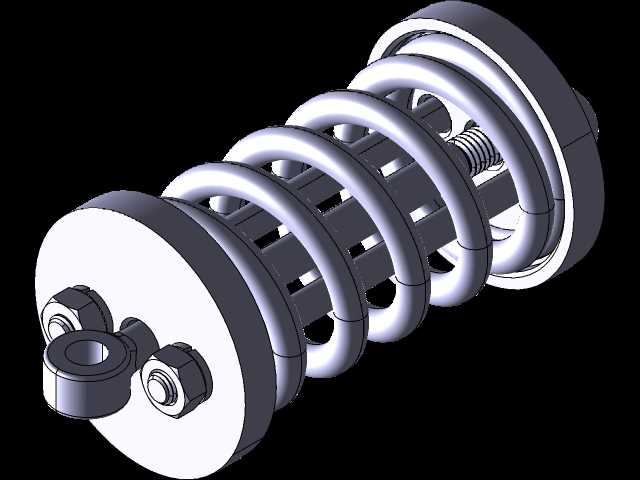

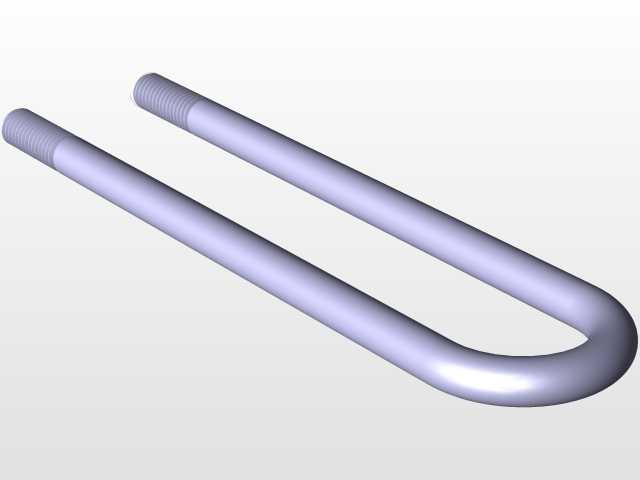

　　该减震装置主要面向小型移动作业平台、轻型运载设备的行走悬架系统配套使用，可适配额定2.5kN静态负载下的缓冲减震需求，在非铺装路面行进、设备启停冲击、载荷瞬时波动的工况下，能够通过弹性元件的形变吸收冲击能量，避免刚性连接造成的结构件疲劳损坏，同时摊销式的连接结构可快速完成与车架、行走轮组的装配对接，降低现场维护的拆装难度。整套结构的核心弹性元件采用圆柱螺旋压缩弹簧设计，选型阶段严格遵循ISO与DIN标准中关于弹簧刚度、线径、节距的参数要求，匹配目标负载下的静变形量与动行程区间，避免弹簧压并或刚度不足导致的减震失效；连接部分采用U型摊销配合锁紧螺栓的结构，上下端的吊环结构分别对应车架侧与轮组侧的安装点位，

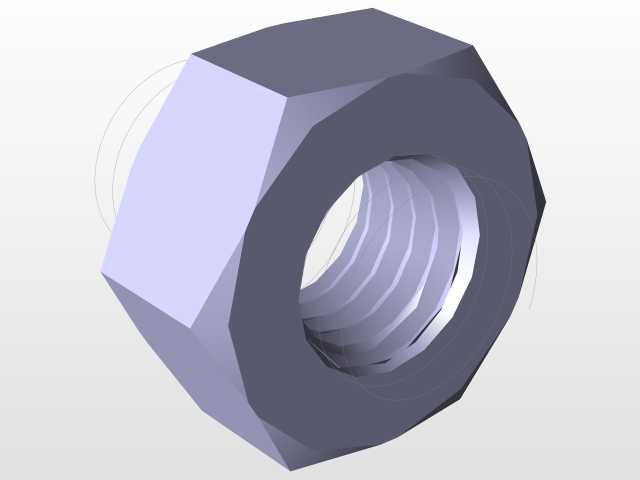

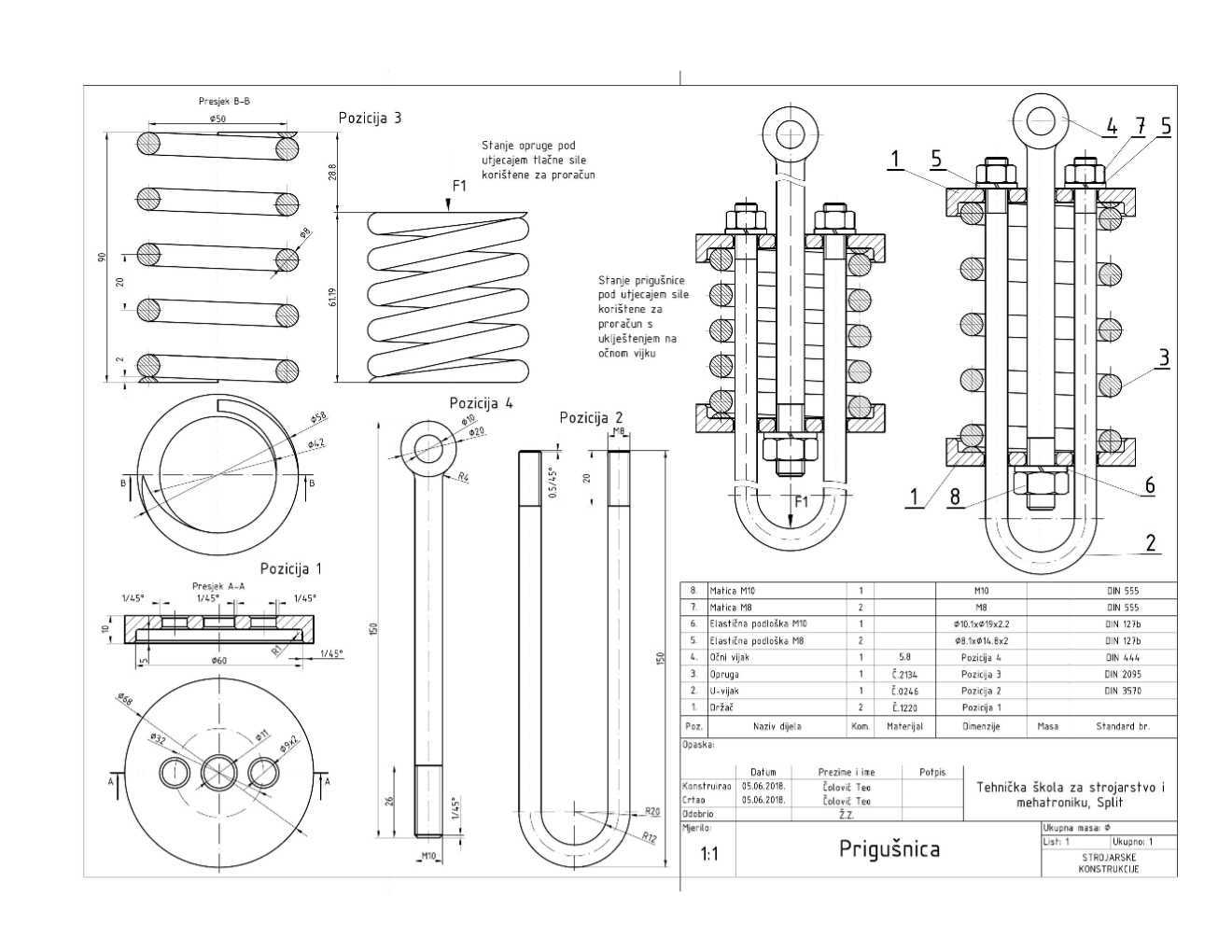

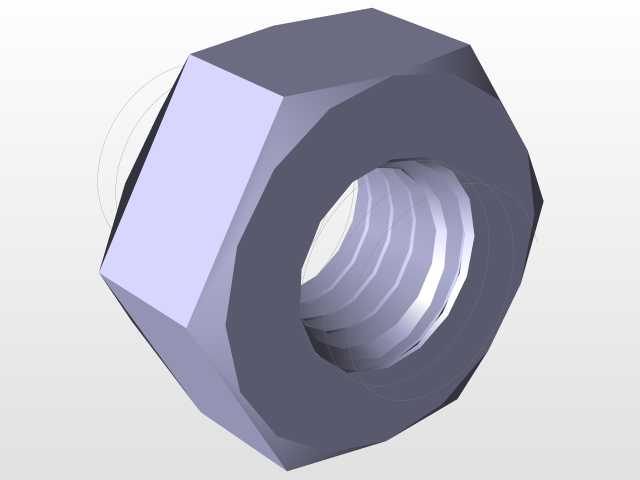

　　安装时可通过调整锁紧螺母的预紧力，微调弹簧的初始压缩量，适配不同整备质量下的悬架静高度要求。整套零件的外形尺寸围绕安装边界做了紧凑化设计，上端吊环的通孔直径、U型销的开口宽度、弹簧的自由高度与外径参数，均匹配常规轻型悬架的安装空间，不会与周边的车架纵梁、制动管路、轮罩结构产生运动干涉；弹簧外侧未设置封闭套筒，既减少了整体重量，也便于日常巡检时观察弹簧的表面锈蚀、疲劳裂纹情况，降低运维检查的工作量。设计过程中针对各连接副的受力做了逐一校核，螺栓、垫圈等标准件全部选用符合通用标准的规格，无需定制特殊紧固件，备件采购与替换成本更低；摊销结构的受力面做了圆角过渡处理，避免应力集中造成的销体断裂，上下端的弹簧座设置了定位凸台，

　　可限制弹簧在受侧向力时的横向窜动，保证弹簧始终沿轴向压缩做功，避免偏载造成的弹簧过早失效。整套结构的装配逻辑清晰，所有零件均可实现拆解更换，无需专用工装即可完成拆装作业，在教学演示、小型设备改装、轻型运载机械悬架配套场景中均有较强的适配性。
