家用多天线路由器散热性能仿真分析模型

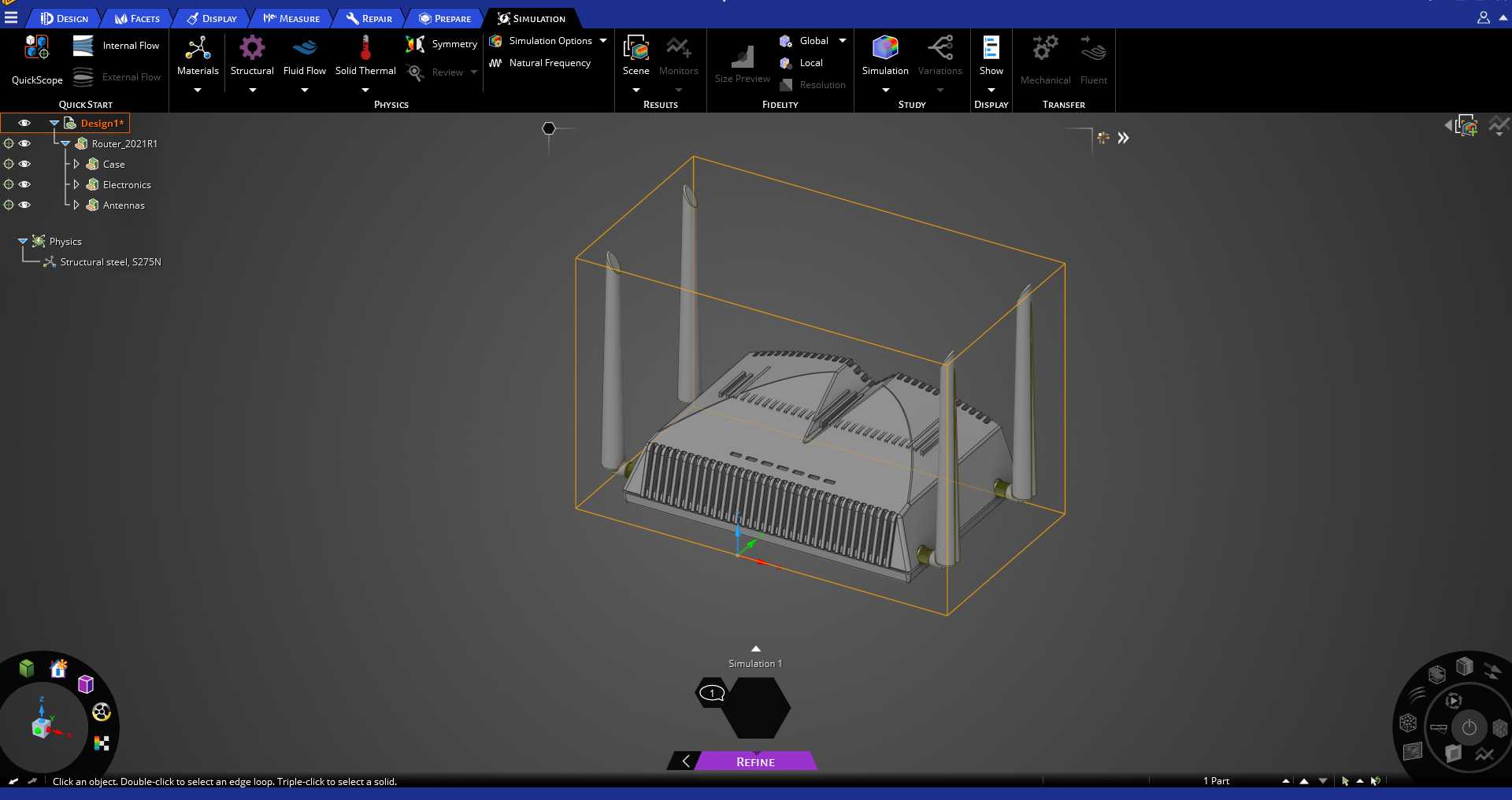

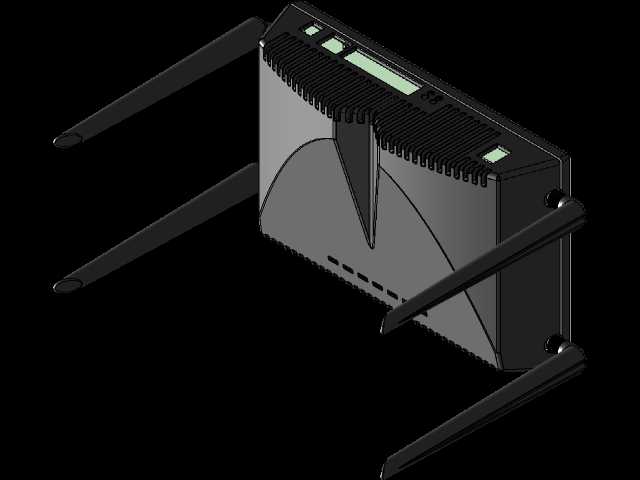

　　该模型针对家用多天线无线路由器的整机散热场景搭建，覆盖日常家庭组网、中小办公区域无线覆盖等典型应用工况，核心解决路由器长期高负载运行下的芯片过热降频、壳体局部发烫等实际工程问题。建模过程中首先还原了路由器整机的结构布局，包含外置多根全向天线、上下扣合式塑料壳体、内部PCB主板、主芯片散热鳍片、底部支撑脚垫等全部结构件，所有结构的安装边界严格按照实际装配公差设置，壳体与内部元器件的预留间隙、散热鳍片与主芯片的贴合面间隙均参考量产产品的装配标准设定，确保仿真边界与实际使用场景一致。设计阶段重点考量了自然对流工况下的散热路径规划，主发热芯片上方设置的阵列式铝制散热鳍片，齿片间距、齿高参数经过多轮迭代调整，

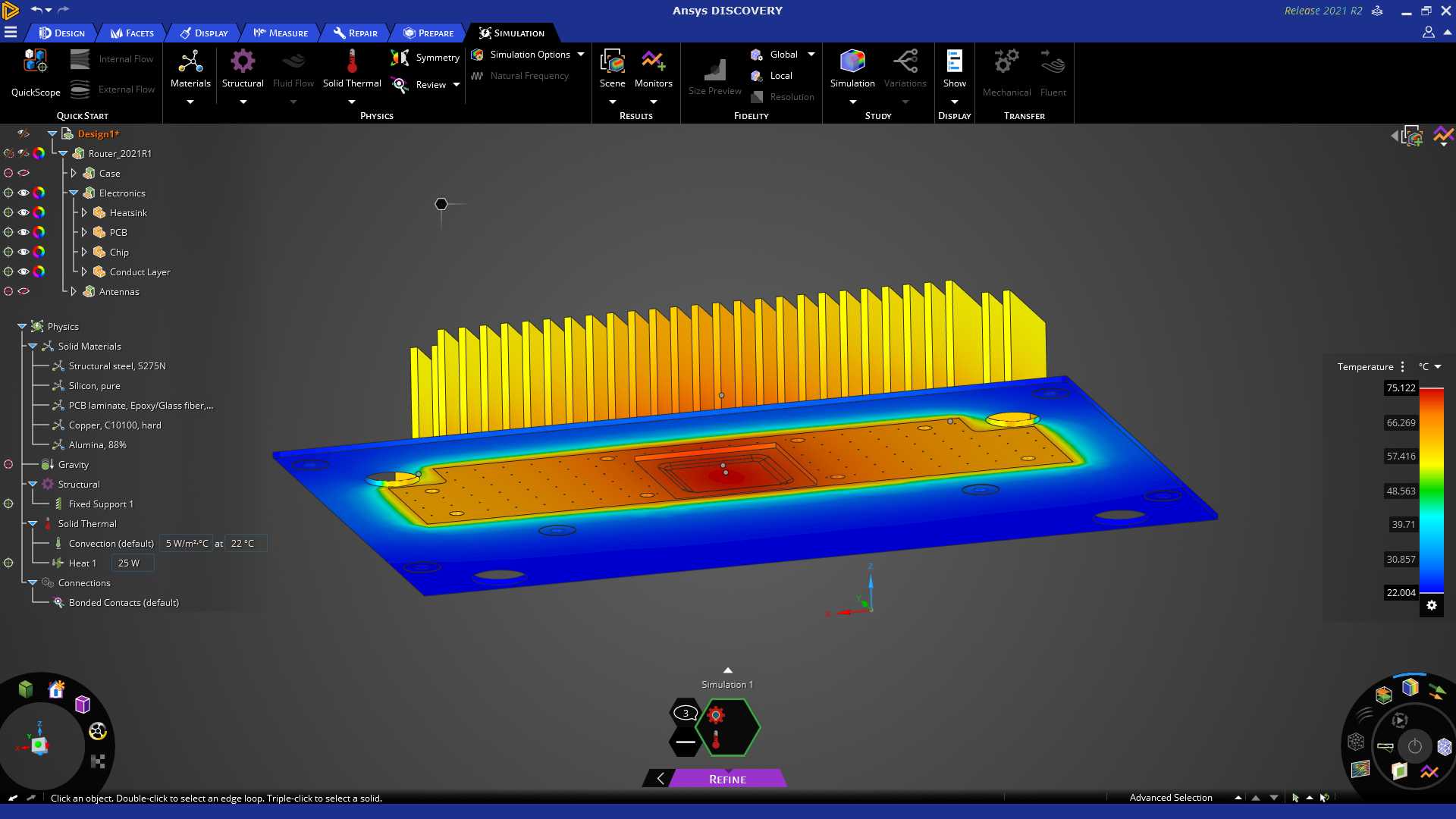

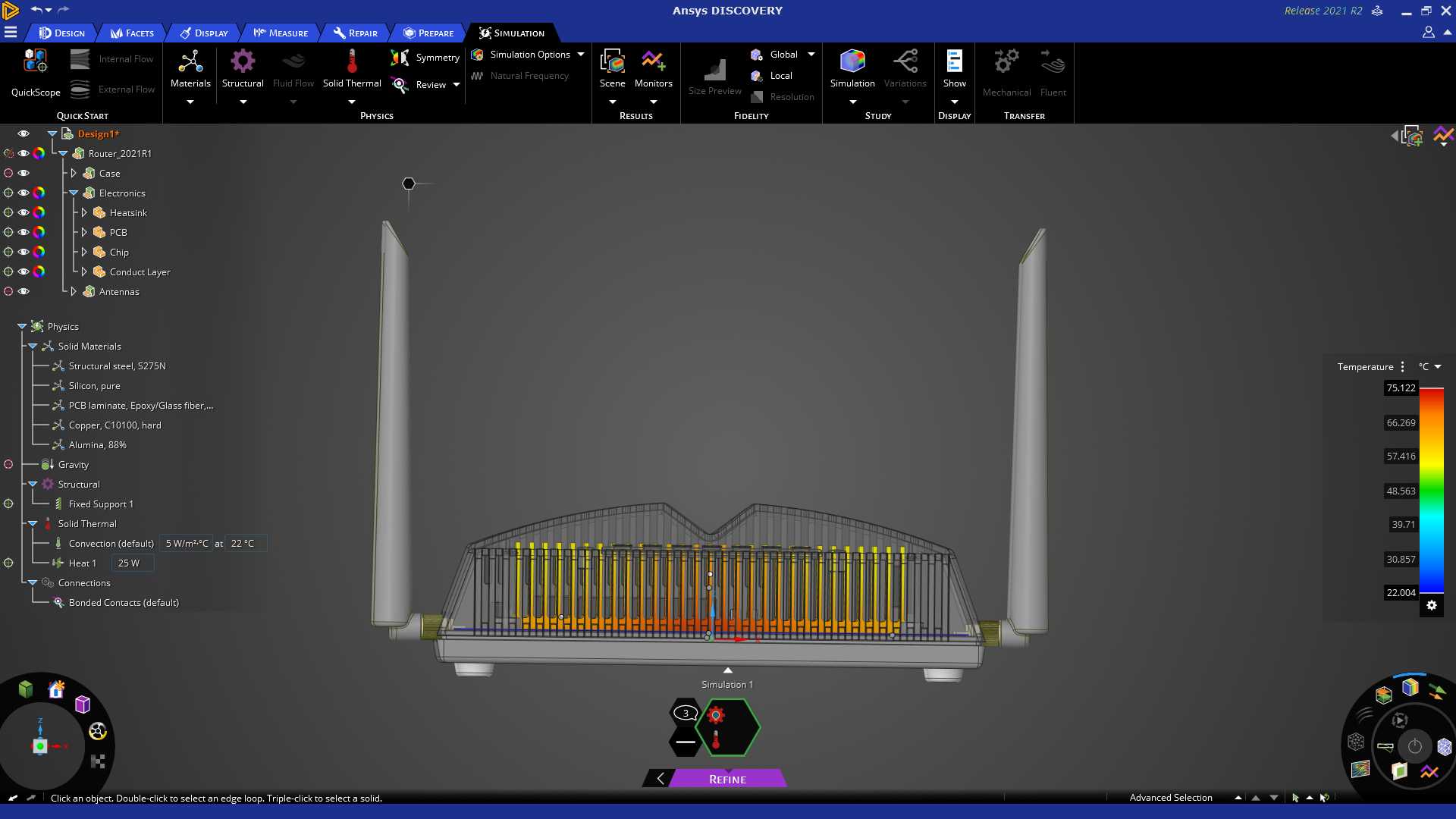

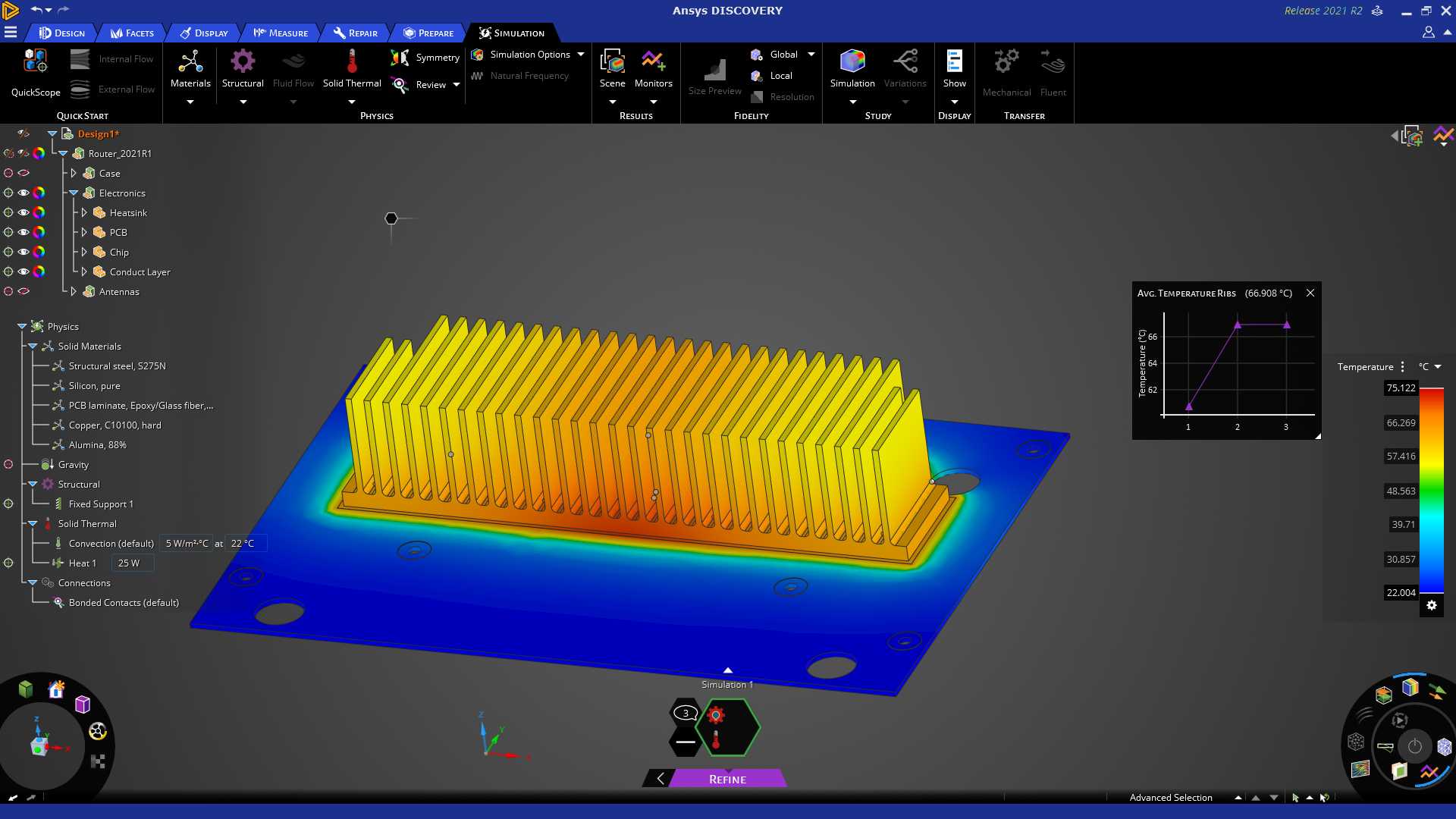

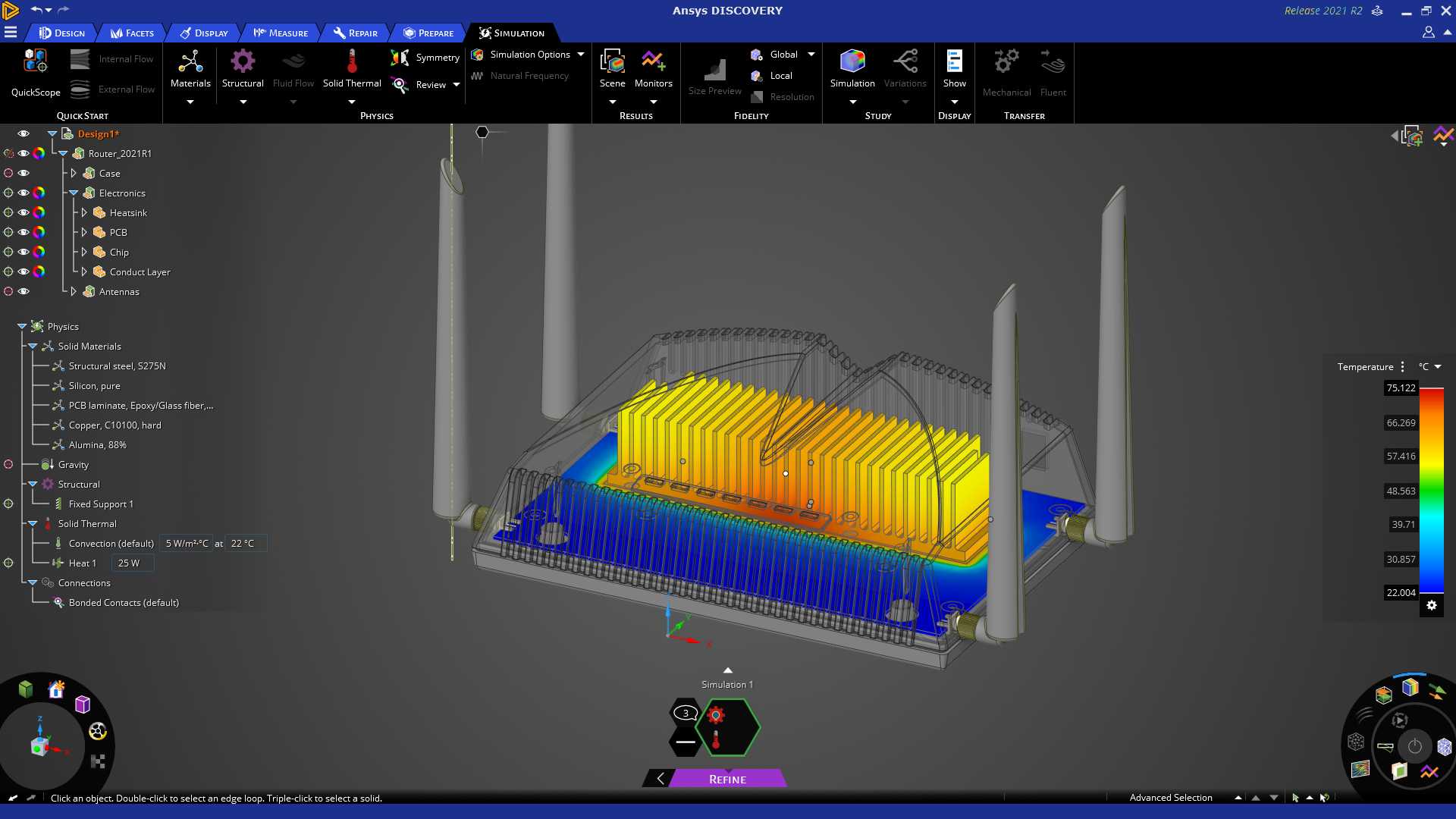

　　既保证鳍片与空气的接触面积足够带走芯片满负载运行时产生的热量，又不会因鳍片过密阻碍壳体内空气的自然流通，避免热量在壳体内部形成淤积。仿真过程中对整机的温度场分布进行了完整计算，通过色彩云图直观呈现不同区域的温度梯度，可清晰看到主芯片区域、供电模块区域、网口区域的温度差异，其中散热鳍片区域从根部到顶端的温度递减趋势、壳体内空气的流动走向、外壳表面的温度分布均得到完整还原，能够为结构设计阶段的散热方案优化提供直接的数据支撑。外形尺寸方面，整机长宽高参数参考主流家用路由器的量产尺寸设定，外置天线的转动角度范围、底部脚垫的支撑高度、网口与接口的突出高度均按照实际安装边界设置，可直接用于后续的壳体结构验证、包装尺寸核算、

　　挂装支架适配等相关设计工作。建模时还充分考虑了不同摆放场景的散热差异，对水平放置、壁挂放置两种常见安装姿态下的空气流通路径进行了适配，确保仿真结果能够覆盖用户的实际使用场景，避免实验室仿真数据与实际使用体验出现偏差。
