分段式金属板矩形通风管道结构设计

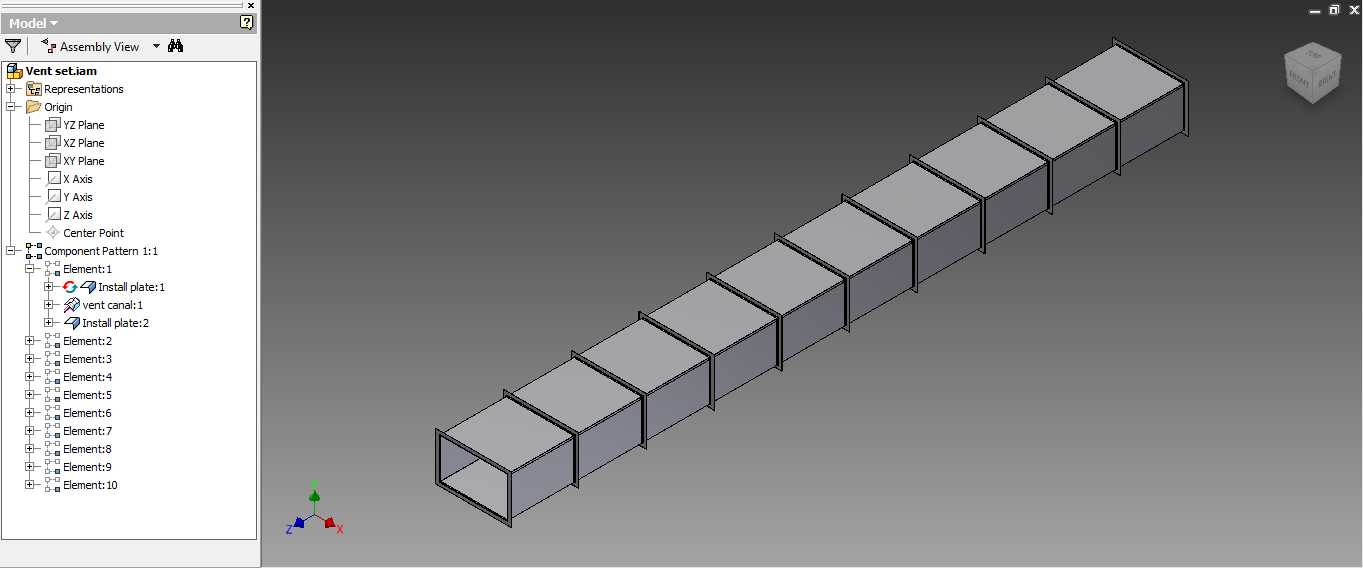

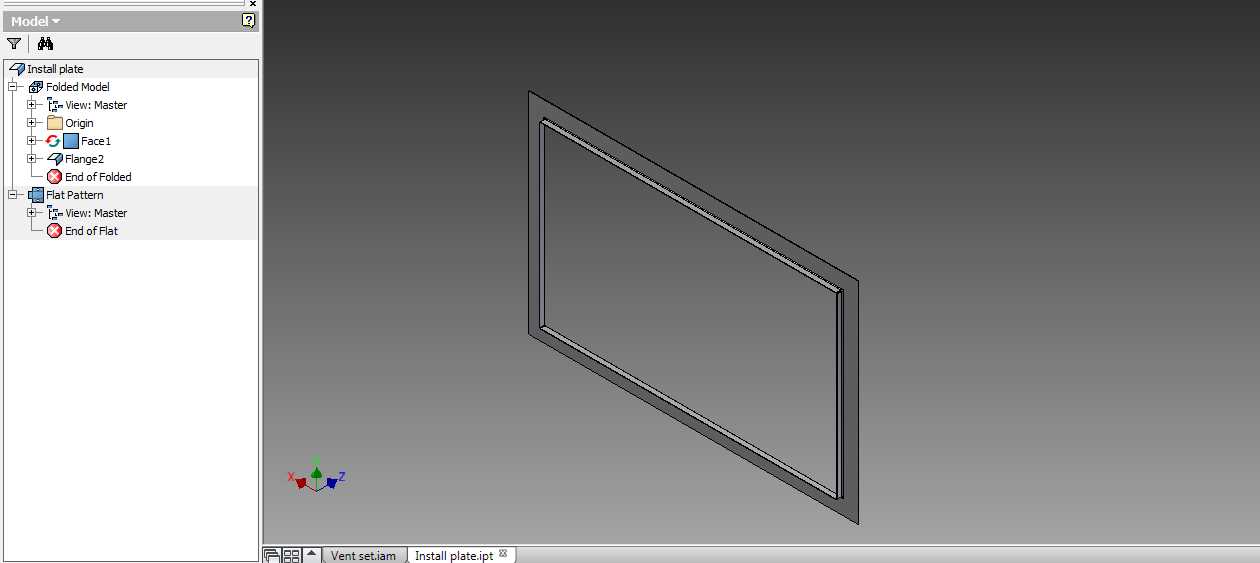

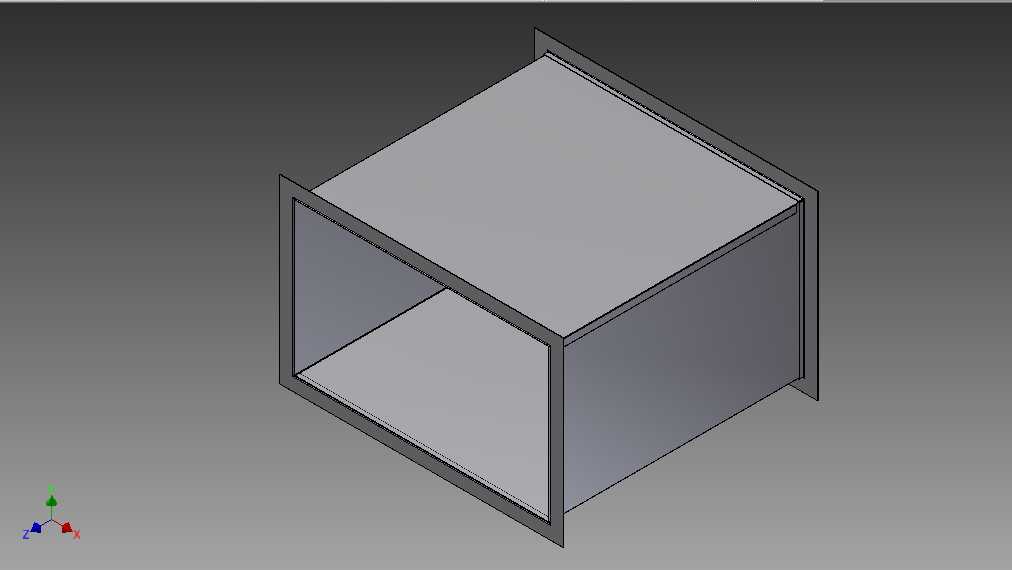

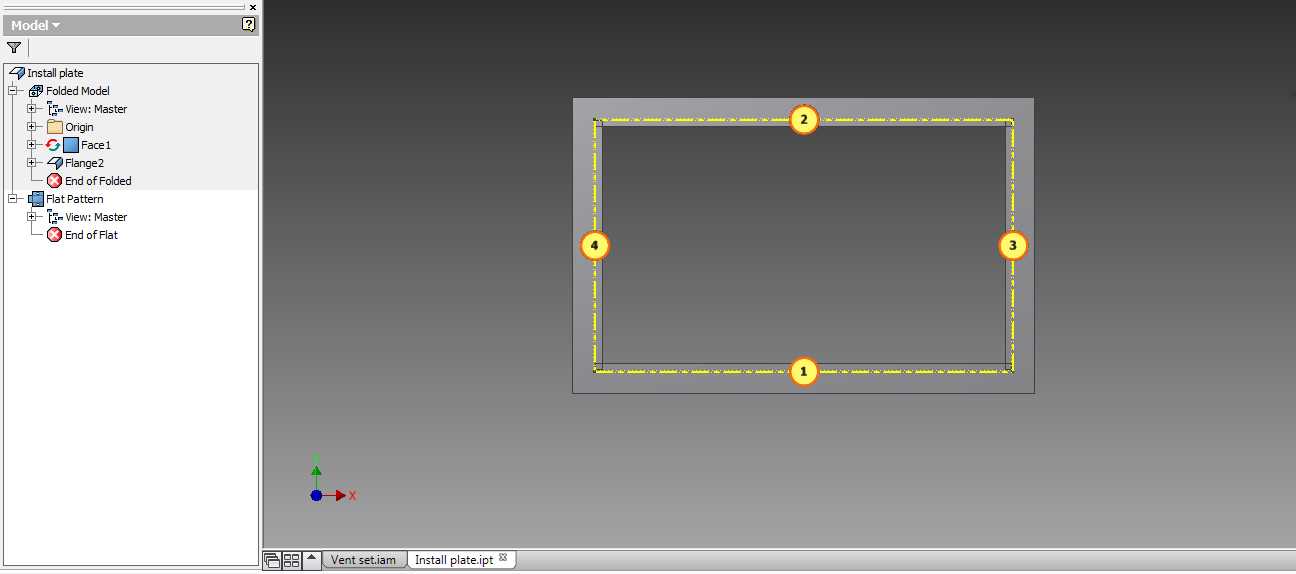

　　在工业厂房通风系统、商用建筑防排烟系统、地下车库空气置换系统以及生产车间工艺送风系统中，金属矩形通风通道是应用占比极高的空气输送构件，这类构件的设计合理性直接决定整个通风管网的风阻表现、密封性能与安装施工效率。本次设计的分段式金属板通风通道，采用等截面矩形结构，单段管段采用标准化长度模数设定，管段两端预留法兰连接边，相邻管段通过法兰配合密封垫完成拼接，可根据现场实际敷设路径灵活调整总长度，适配不同跨度的安装空间，无需在现场进行大量的裁切焊接作业，能有效缩短现场施工周期。从结构设计逻辑来看，矩形截面的选型主要考虑建筑吊顶内的安装空间利用率，相较于圆形风管，矩形风管可更好贴合建筑梁底、吊顶夹层的扁平安装边界，

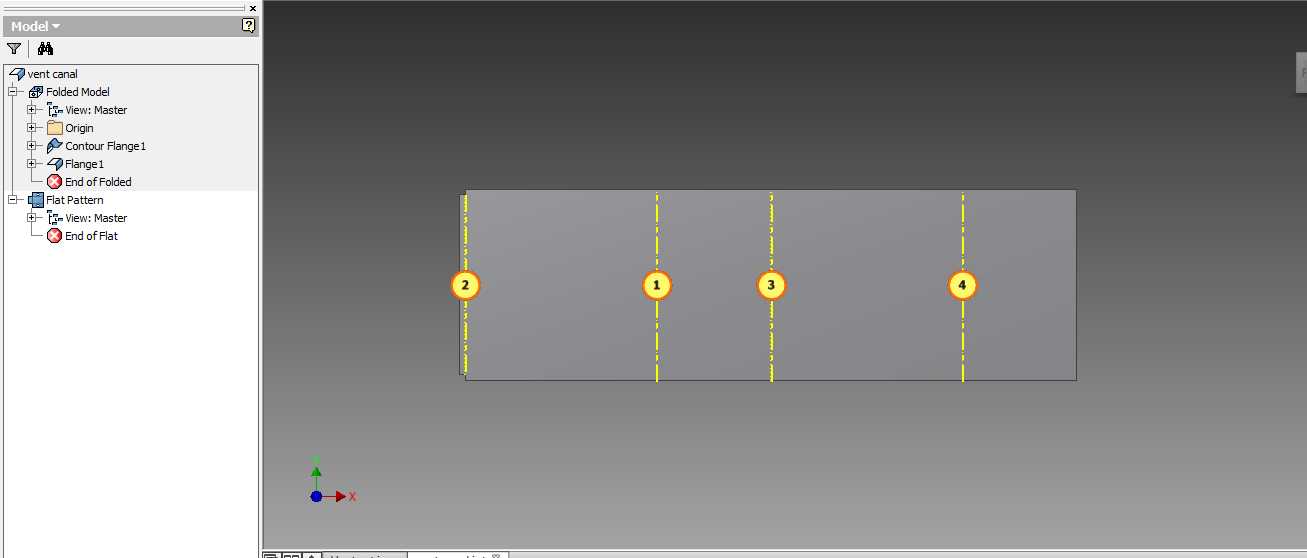

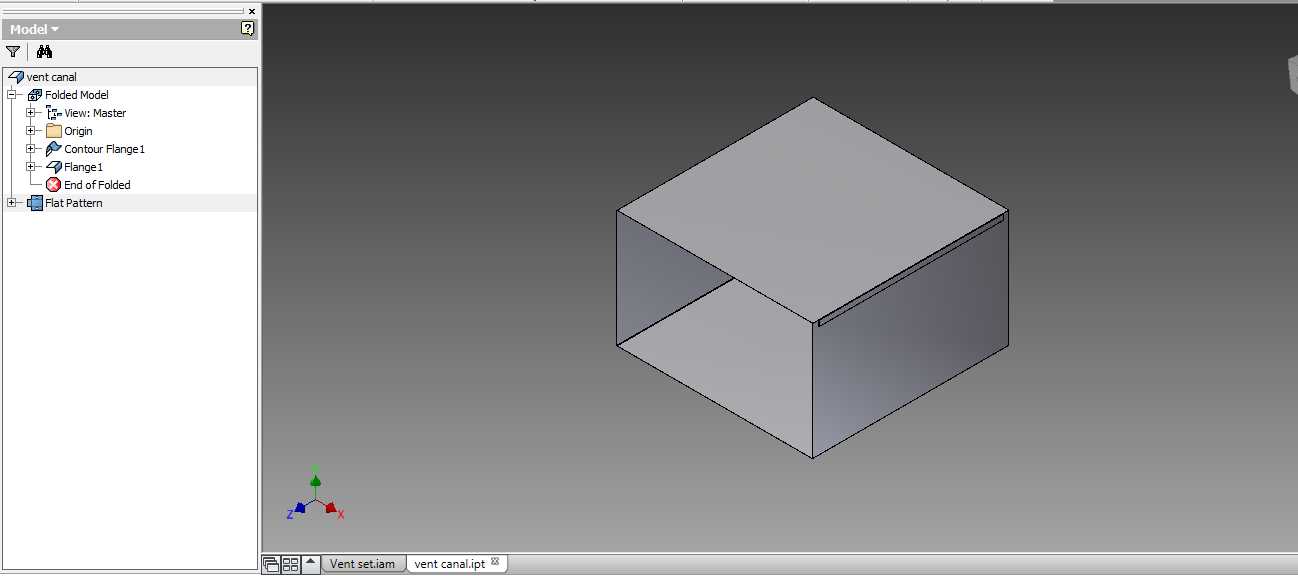

　　在相同安装高度限制下可获得更大的通流截面积，降低管内空气流速，进而减少沿程阻力损失与气流啸叫噪音。管段本体采用薄金属板弯折成型，四个棱边做压筋加固处理，避免管段在负压送风工况下出现板面凹陷变形，同时每间隔固定间距设置一圈外置加强箍，进一步提升管段的整体结构刚度，即便是大截面尺寸的管段，也能在长距离敷设时保持截面形状稳定，不会因自重或者风压作用出现截面变形导致的通流面积变化。在安装边界适配方面，该类通风通道的管段连接法兰采用统一的螺栓孔位排布标准，可直接与市面上主流的防火阀、风量调节阀、消声器、风口等通风配件直接对接，无需额外制作转换接头。管段的壁厚选型根据输送介质的特性与管内风压等级匹配，

　　常规通风工况下采用常规厚度的金属板材即可满足强度要求，若用于输送含腐蚀性介质的工业排风，可在板材表面做防腐涂层处理，或者更换对应的耐腐蚀板材材质。设计过程中充分考虑了管段的运输与吊装便利性，单段管段的重量控制在人工可辅助搬运的范围内，吊装时可通过抱箍式吊件直接固定在建筑结构的吊杆上，吊点位置对应管段的加强箍位置，避免吊装过程中管段出现局部变形。在管网布局时，这类分段式风管可根据走向需求搭配弯头、三通、变径等配件完成整体管网搭建，管段之间的法兰连接结构可保证足够的密封性能，减少漏风率，降低通风系统的运行能耗。不同于一体成型的长距离风管，这种分段拼接的结构在后期运维检修时也更具优势，若某一段管段出现破损或者积尘需要清理，

　　可单独拆卸对应管段进行处理，无需拆解整段管网，大幅降低后期运维的工作量与成本。在实际工程应用中，这类金属板通风通道既可以用于常规的舒适性空调送风系统，也可用于消防排烟系统、工业除尘系统的管路搭建，不同应用场景下只需对应调整板材厚度、密封材质与加强结构密度，即可满足对应的工况使用要求。
