工业双工位型材支撑机架结构设计

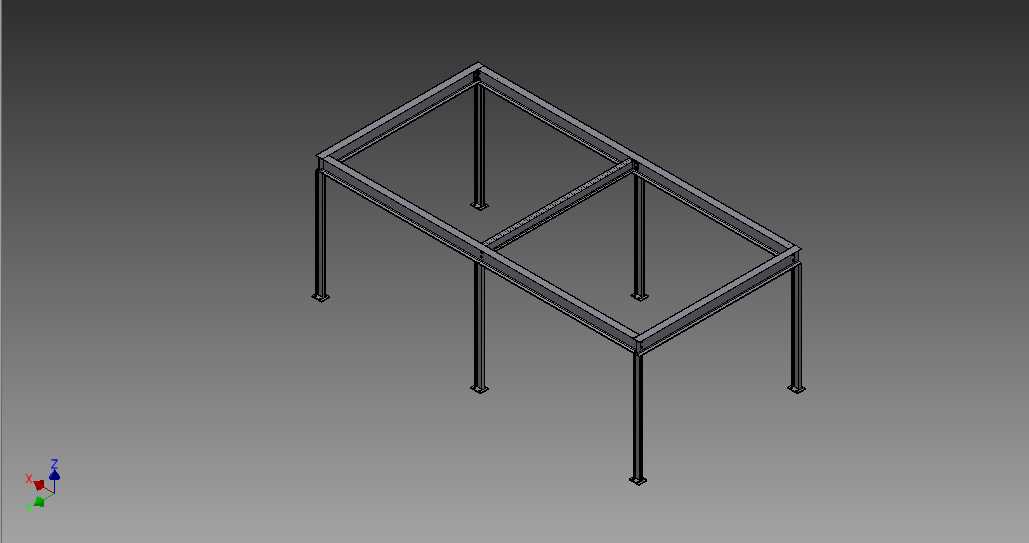

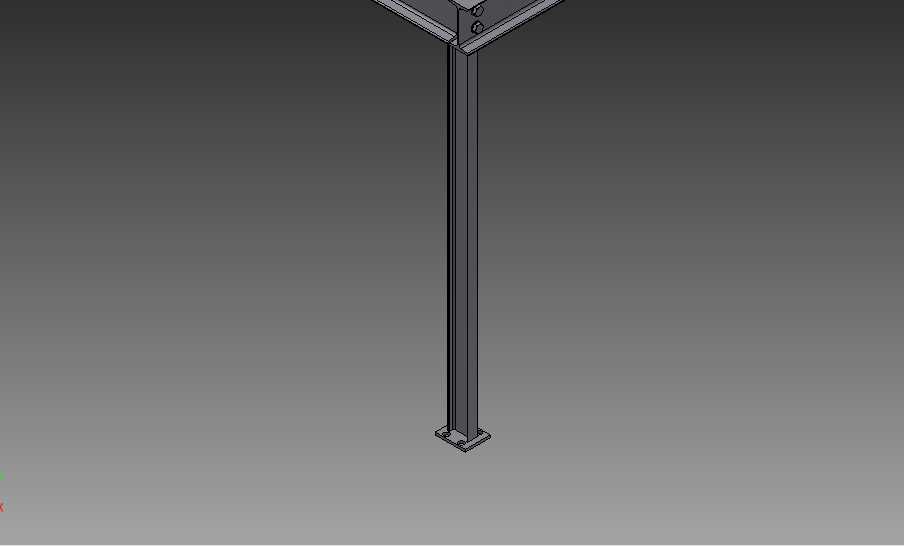

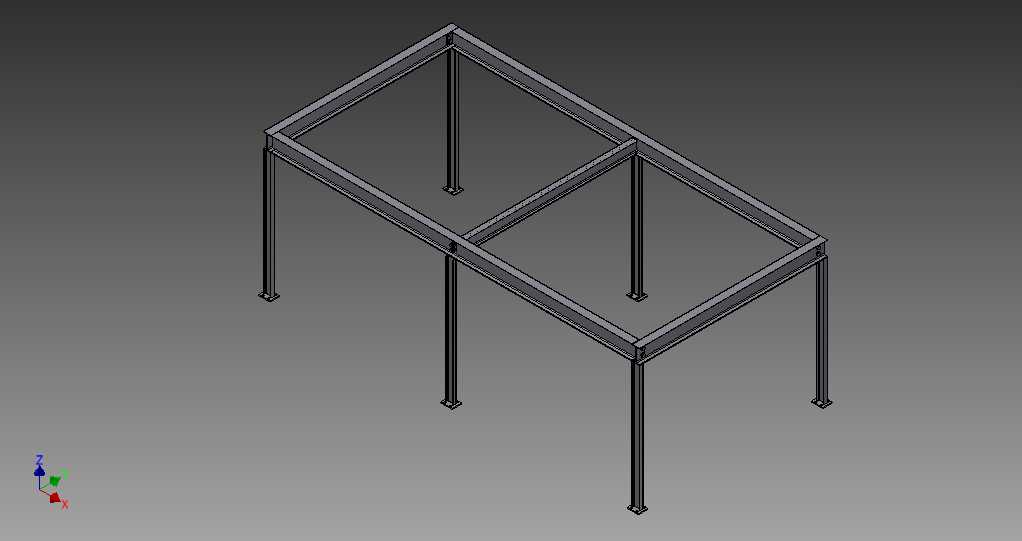

　　该支撑机架主要面向车间生产工位、轻型设备承载、流水线旁物料暂存等场景使用，可作为小型检测设备、装配工装、操作台面的底部承载结构，适配电子组装、小五金加工、实验室试样摆放等多类工况的安装需求。整体框架采用矩形截面型材拼焊成型，双工位并排的布局设计，可同时满足两个独立操作位的台面安装需求，中间设置横向加强横梁，将整体框架分隔为两个独立的矩形承载区域，避免单块台面跨度过大导致的中部挠度变形问题。六根支撑立柱沿框架外沿及中间分隔位置均匀分布，每根立柱底部配置带安装孔的固定脚盘，可通过膨胀螺栓与车间混凝土地面完成刚性连接，抵消上部承载带来的倾覆力矩，安装时需保证各脚盘的平面度公差控制在0.5mm每米范围内，

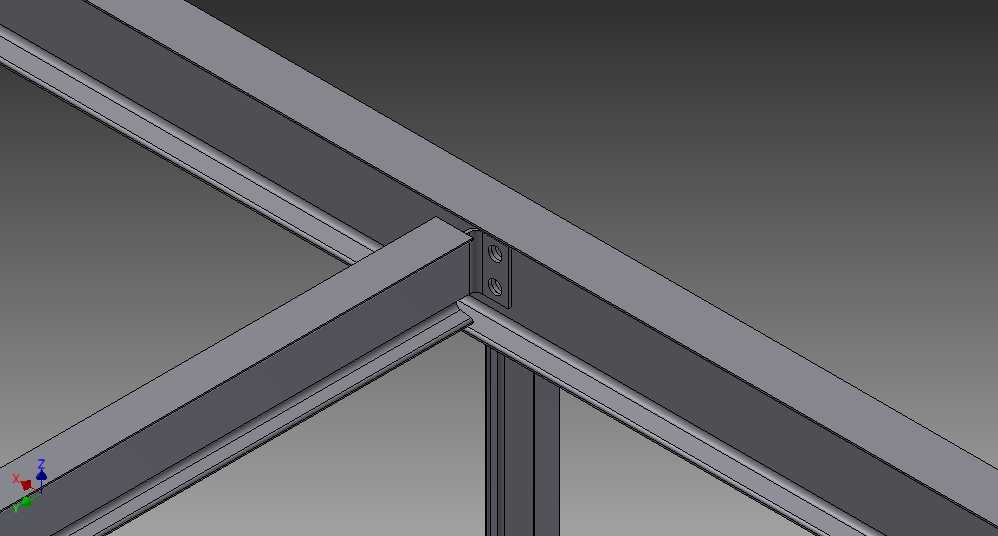

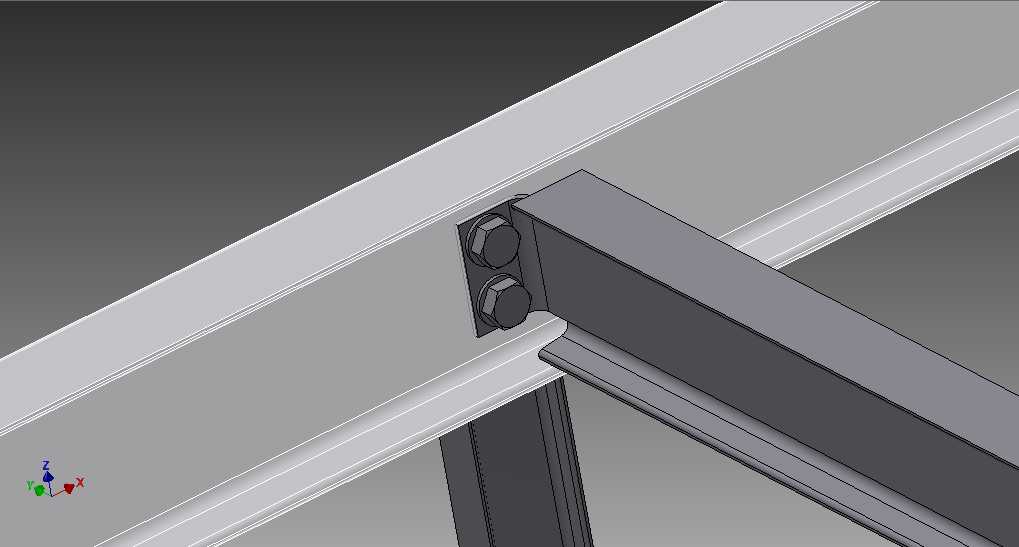

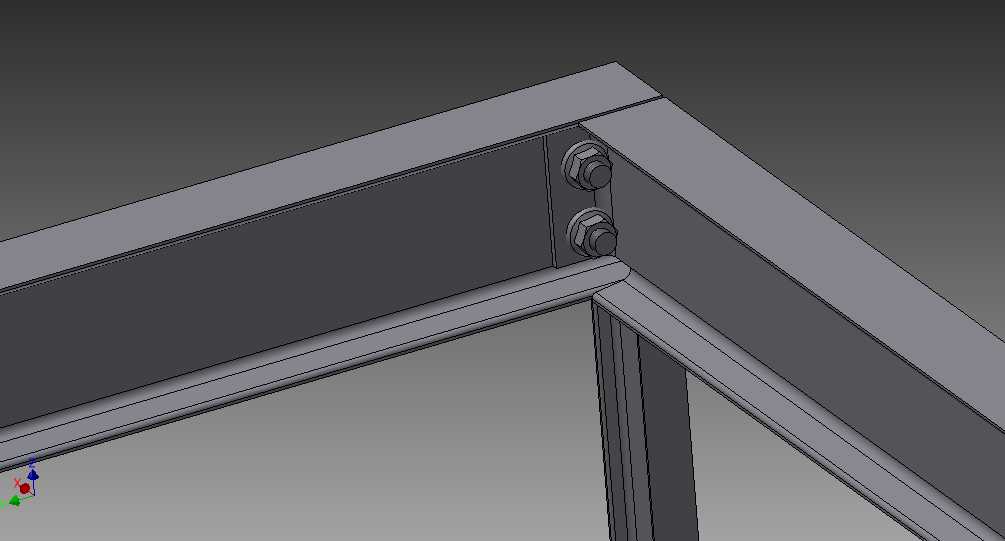

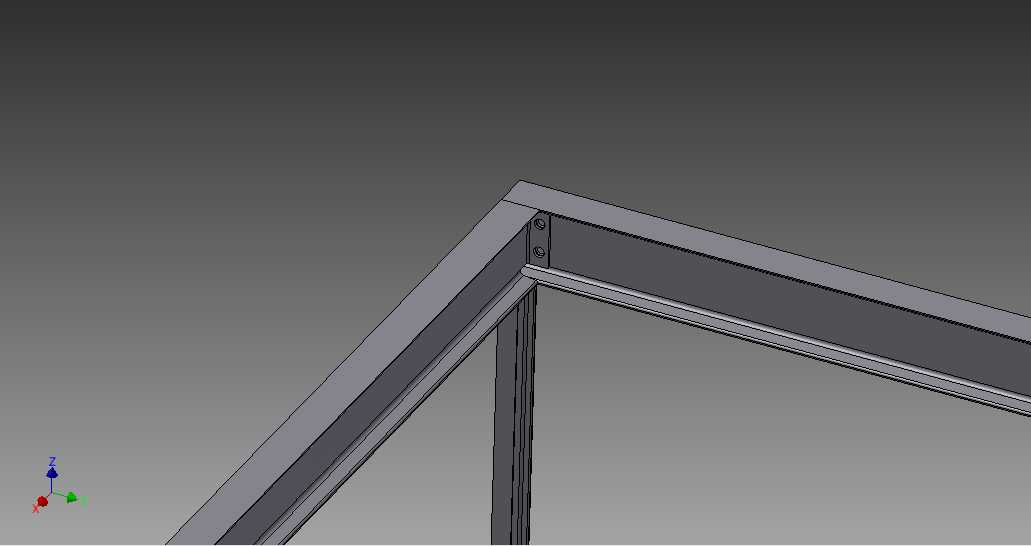

　　避免框架安装后出现内应力导致的型材焊缝开裂。设计阶段优先考虑了承载的均匀性，框架上部的型材拼接处采用45度切角组焊工艺，焊缝沿型材接缝满焊后打磨平整，既保证框架整体的连接强度，也为后续台面板的安装提供平整的贴合基准面。立柱与上部框架的连接位置设置三角加强筋，强化节点处的抗扭性能，避免设备放置或人员倚靠时出现节点变形。框架整体的外形尺寸适配常规车间1.2米操作高度的人机工程要求，宽度方向预留足够的腿部活动空间，操作人员在工位前作业时，腿部可伸入框架下方区域，无需额外预留避让空间。框架表面可根据使用场景做喷塑或镀锌处理，适配不同车间的防腐、耐磨需求，型材的壁厚选型可根据实际承载重量调整，常规选型下单工位可承载不超过150kg的均布载荷，

　　满足大部分轻型工装、小型设备的安装承载要求。在安装边界上，该机架的底部固定点位间距与上部框架的外沿尺寸保持一致，现场安装时无需额外做基础预埋，仅需在硬化地面按照脚盘安装孔位打孔即可完成固定，框架上部的型材端面预留标准螺纹孔，可直接适配防静电台面、不锈钢台面、密度板台面等多种常见操作台面的安装，无需二次钻孔加工。
