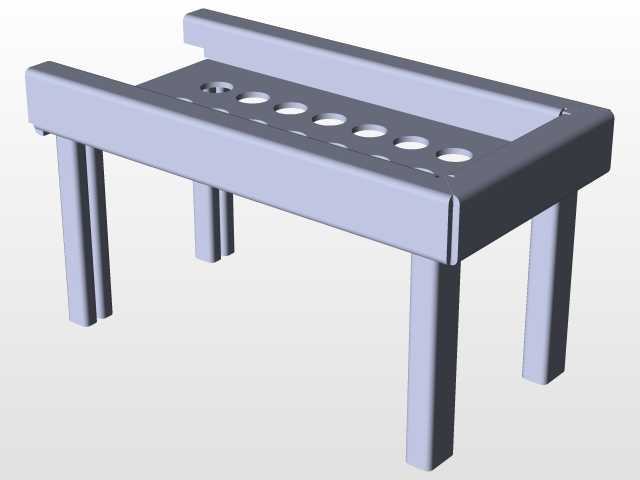

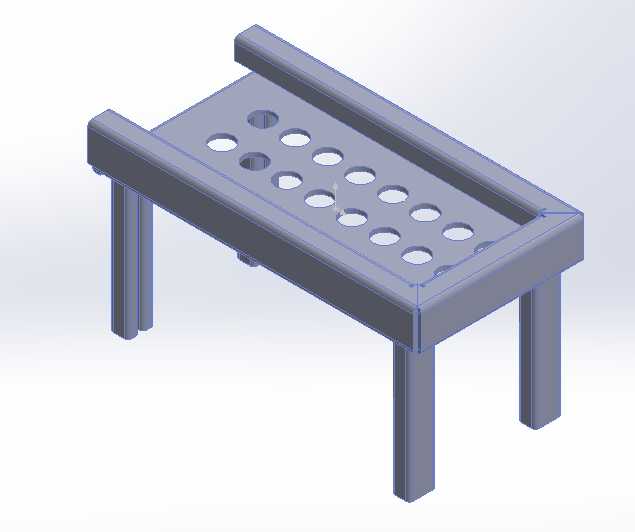

带多孔定位槽的金属支撑工作台结构

　　这类带多孔台面的金属支撑结构，多应用在车间工位工装承载、小型零部件装配定位、轻型检测工序的辅助支撑场景中，日常生产里常作为生产线旁的临时工件放置台、夹具安装基座使用，适配多品种小批量的生产排布需求，可根据工位实际需求在台面孔位安装定位销、小型压紧件，快速切换不同工件的装夹定位模式，减少专用工装的重复制作成本。从结构设计逻辑来看，整体采用框架式焊接成型思路，四条支撑腿采用等截面矩形金属型材，两两对称排布在台面框架的四个角点位置，支撑腿与台面边框采用满焊连接，保证整体结构的抗扭刚度，避免放置工件后出现台面晃动、侧倾的问题；台面主体采用整块金属板材加工，边框位置做折弯翻边处理，既提升台面整体的抗弯强度，也能避免板材边缘的锐边造成作业划伤，

　　台面上排布的等距圆孔为标准化定位孔，孔位间距按照通用工装定位尺寸设计，可兼容常规的快换销、压紧螺栓安装需求，孔边做倒角处理，去除加工毛刺，方便定位件快速插入对位。在安装边界与尺寸适配层面，这类支撑台的整体高度按照人工站立作业的舒适高度设计，台面长宽尺寸适配常规工位的操作范围，支撑腿底部可预留安装孔位，能直接通过膨胀螺栓固定在车间地面，也可加装可调脚杯适应不平整的地面安装场景，整体结构无多余外凸构件，不会占用过多工位通道空间。结构设计时充分考虑了受力传递路径，台面承载的载荷会通过边框的折弯结构均匀传递到四条支撑腿上，避免局部应力集中导致的台面变形，即使长期放置重量偏大的金属工件，也能保持台面的平面度，满足装配、

　　检测工序对支撑基准的平面度要求；台面的多孔设计也兼顾了排屑需求，加工产生的金属切屑、碎屑可直接通过孔位落到台面下方的收集区域，减少台面积屑对工件放置精度的影响，日常清理维护也更为便捷。不同于固定式的专用工装台，这类金属支撑结构的通用性更强，不需要针对单一工件做定制化改造，仅通过更换孔位上的定位附件就能适配不同外形工件的支撑需求，在机加工车间、装配生产线、质检工位都能找到适配的使用场景，结构本身没有复杂的传动或活动构件，后期维护成本极低，仅需定期检查焊接位置是否出现开裂、支撑腿是否出现形变即可长期稳定使用。
